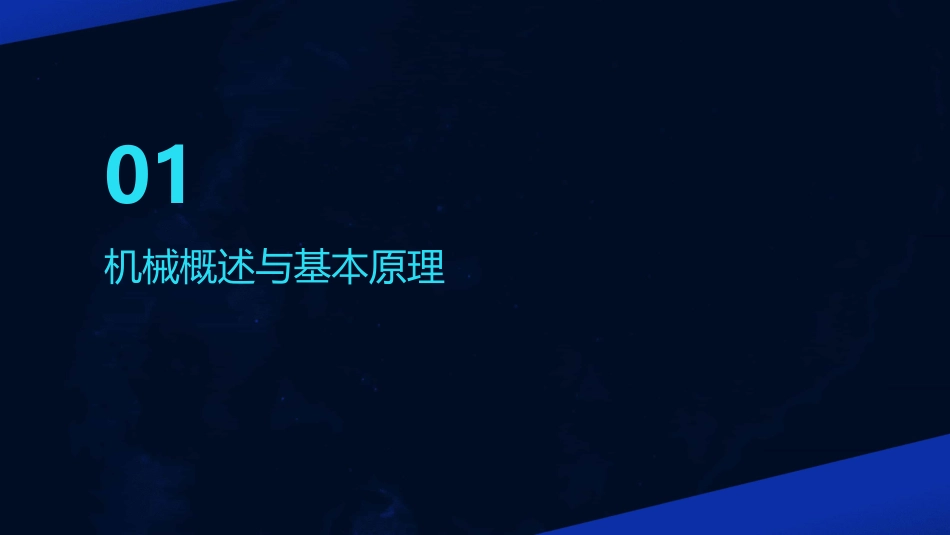

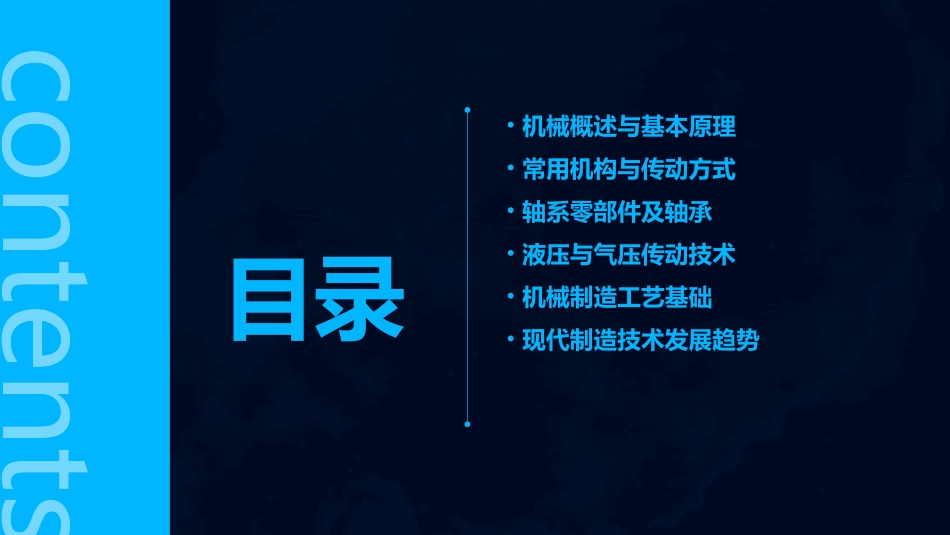

《机械基础》课件contents目录•机械概述与基本原理•常用机构与传动方式•轴系零部件及轴承•液压与气压传动技术•机械制造工艺基础•现代制造技术发展趋势01机械概述与基本原理机械是运用力学原理，通过机构组合实现运动和动力传递、转换或控制的装置。机械定义根据用途和结构特点，机械可分为动力机械、工作机械、信息机械和控制机械等。机械分类机械定义及分类机械设计基本原则根据实际需求，明确机械所需实现的功能和性能指标。确保机械设计在规定的条件和时间内，能够可靠地完成规定功能。在满足功能和可靠性要求的前提下，尽量降低制造成本和使用成本。保障机械在正常运行和异常情况下，不会对人员和环境造成危害。功能需求原则可靠性原则经济性原则安全性原则研究物体在力系作用下的平衡条件，以及力系的简化等问题。静力学研究物体的运动规律，包括质点和刚体的运动方程、速度和加速度等。运动学研究物体运动与所受力的关系，包括牛顿运动定律、动量定理和动量矩定理等。动力学研究材料在外力作用下的变形和破坏规律，包括拉伸、压缩、弯曲和剪切等。材料力学力学基础知识02常用机构与传动方式由四个铰链连接的杆件组成，包括曲柄摇杆机构、双曲柄机构和双摇杆机构。铰链四杆机构滑块机构导杆机构由连杆与滑块组成，通过滑块的移动实现连杆的转动或移动。由导杆和滑块组成，导杆在滑块内滑动，实现连杆的转动或移动。030201连杆机构凸轮机构盘形凸轮机构由凸轮和从动件组成，通过凸轮的转动驱动从动件做直线或曲线运动。移动凸轮机构凸轮作直线移动，推动从动件做直线或曲线运动。圆柱凸轮机构凸轮为圆柱形，从动件沿其表面做滚动或滑动。包括直齿圆柱齿轮和斜齿圆柱齿轮，用于传递平行轴之间的运动和动力。圆柱齿轮传动包括直齿圆锥齿轮和斜齿圆锥齿轮，用于传递相交轴之间的运动和动力。圆锥齿轮传动由蜗杆和蜗轮组成，用于传递交错轴之间的运动和动力，具有较大的传动比。蜗杆蜗轮传动齿轮传动通过带与带轮之间的摩擦力传递运动和动力，包括平带传动、V带传动和多楔带传动等。通过链条与链轮之间的啮合传递运动和动力，包括滚子链传动、齿形链传动等。链传动具有较大的传动比和较高的效率，但噪音较大。带传动和链传动链传动带传动03轴系零部件及轴承轴的分类根据承载方式可分为转轴、心轴和传动轴；根据轴线形状可分为直轴、曲轴和挠性轴。轴的结构特点轴通常由轴颈、轴头、轴身和轴肩等部分组成，各部分具有不同的结构特点和功能。例如，轴颈是与轴承配合的部分，其直径较小，用于减少摩擦和磨损；轴头是与传动件连接的部分，其形状和尺寸根据传动件的类型和规格而定。轴的分类与结构特点通过键将轴和轴上零件连接在一起，实现扭矩的传递。根据键的形状可分为平键、半圆键、楔键和切向键等。键连接具有结构简单、工作可靠、装拆方便等优点，广泛应用于各种机械设备中。键连接通过销将两个零件连接在一起，实现定位和固定。根据销的形状可分为圆柱销、圆锥销和开口销等。销连接具有结构简单、定位准确、拆卸方便等优点，常用于固定零件之间的相对位置。销连接键连接和销连接轴承类型根据摩擦性质可分为滑动轴承和滚动轴承；根据承受载荷的方向可分为向心轴承、推力轴承和向心推力轴承。各类轴承具有不同的结构特点和适用范围。轴承选用选用轴承时需要考虑载荷的大小、方向和性质，转速的高低，工作环境的温度、湿度和腐蚀性等因素。同时还需要根据设备的精度要求和使用寿命等因素进行综合考虑，选择最合适的轴承类型和规格。轴承类型及选用04液压与气压传动技术VS利用液体的压力能进行动力传递的一种传动方式。通过液压泵将原动机的机械能转换为液体的压力能，然后通过管道、控制阀等将压力能传递到执行元件，转换为机械能以实现各种动作。液压传动系统组成通常由动力元件（液压泵）、执行元件（液压缸或液压马达）、控制元件（各种液压阀）、辅助元件（油箱、滤油器、冷却器等）和工作介质（液压油）等组成。液压传动工作原理液压传动工作原理及组成以压缩空气为工作介质进行动力或信号的传递。通过空气压缩机将原动机输出的机械能转换为空气的压力能，然后利用管道...
