教学楼毕业设计

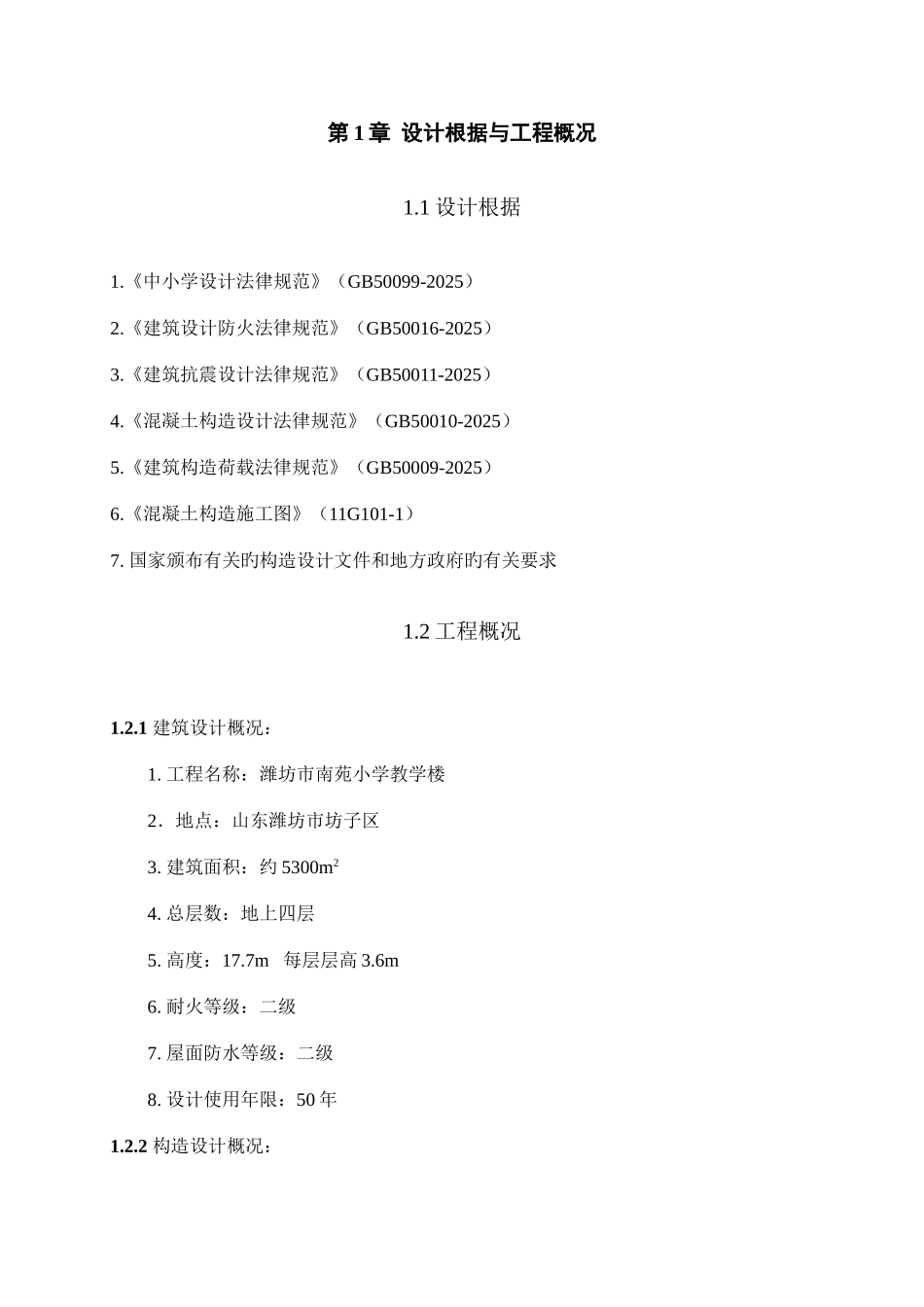

第 1 章 设计根据与工程概况1.1 设计根据1.《中小学设计法律规范》（GB50099-2025）2.《建筑设计防火法律规范》（GB50016-2025）3.《建筑抗震设计法律规范》（GB50011-2025）4.《混凝土构造设计法律规范》（GB50010-2025）5.《建筑构造荷载法律规范》（GB50009-2025）6.《混凝土构造施工图》（11G101-1）7. 国家颁布有关旳构造设计文件和地方政府旳有关要求1.2 工程概况 1.2.1 建筑设计概况：1. 工程名称：潍坊市南苑小学教学楼 2．地点：山东潍坊市坊子区3. 建筑面积：约 5300m2 4. 总层数：地上四层5. 高度：17.7m 每层层高 3.6m6. 耐火等级：二级7. 屋面防水等级：二级8. 设计使用年限：50 年1.2.2 构造设计概况：1. 主要风向：夏季主导风向为东南风，冬季主导风向为西北风；基本风压：ω0=0.4kN∕m2地面粗糙度为 B 类；2. 构造类型：钢筋混凝土框架构造；3. 抗震等级：三级；4. 地震基本烈度：7 度，设计基本地震加速度值为 0.15g，设计地震分组为第二组，场地类别为Ⅰ类；5. 基本雪压：；6. 材料：梁、板混凝土均采纳 C30，柱混凝土采纳 C35，基础垫层混凝土采纳C15，梁、柱、板和基础受力筋均为 HRB400 级钢筋，箍筋采纳 HRB335 级钢筋。第 2 章 建筑设计本建筑根据“土木工程学院土木工程专业本科毕业设计任务书”设计，为驻潍坊市南苑小学教学楼。为满足功能使用要求，本建筑采纳现浇钢筋混凝土框架构造体系，主体共四层，现浇钢筋混凝土楼盖，填充墙采纳 200mm 加气混凝土砌块。为与周围已经有建筑色调一致，主体刷黄色乳胶漆，并于出口处设置无障碍坡道。2.1 设计原始资料2.1.1 建筑环境和地点：拟建建筑物位于潍坊市坊子区，基本风压为 0.4kN/m ；地面粗糙度为 B 类；基本雪压 0.35kN/m ；夏季主导风向为东南风，冬季主导风为西北风；整年降水量 634m，日最大降雨量 92mm，每小时最大降水量 56mm。雨季施工起止日期：7 月 1 日—9 月 30日。冬季施工起止日期：12 月 15 日—3 月 1 日。抗震设防烈度为 7 度，二级抗震，设计地震分组为第二组，；建筑物场地类别为Ⅰ类。2.1.2 建筑使用功能需求：拟建建筑物总面积约为 5300m ，层数：地上 4 层，每层层高 3.6m，室内外高差设置为 0.46m，主体构造高 17.1m。采纳上人屋面，设置上人屋面楼梯突出间，突出间高度 2.7m。预设计房间类别及数量汇总见表 2.1。表 2.1 预设计房间类别及数量汇总表房间名称间数每...
