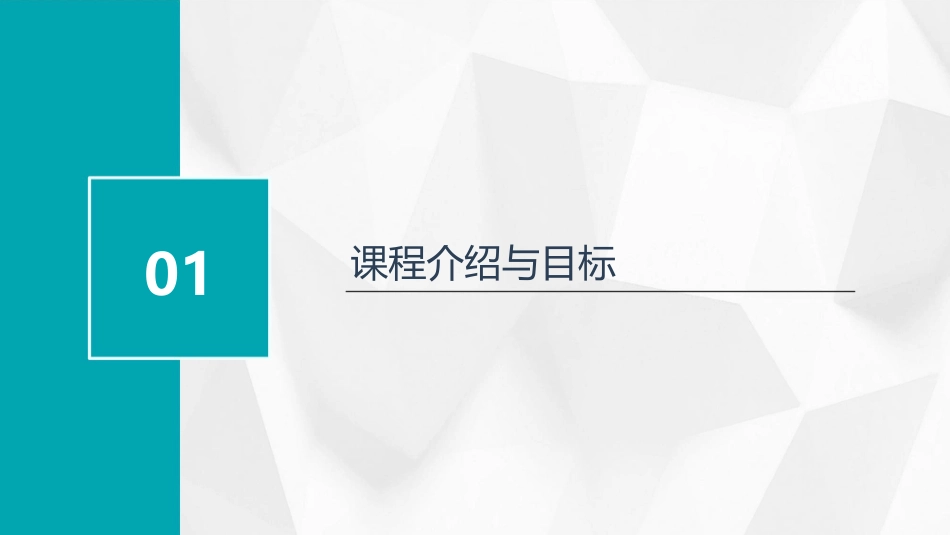

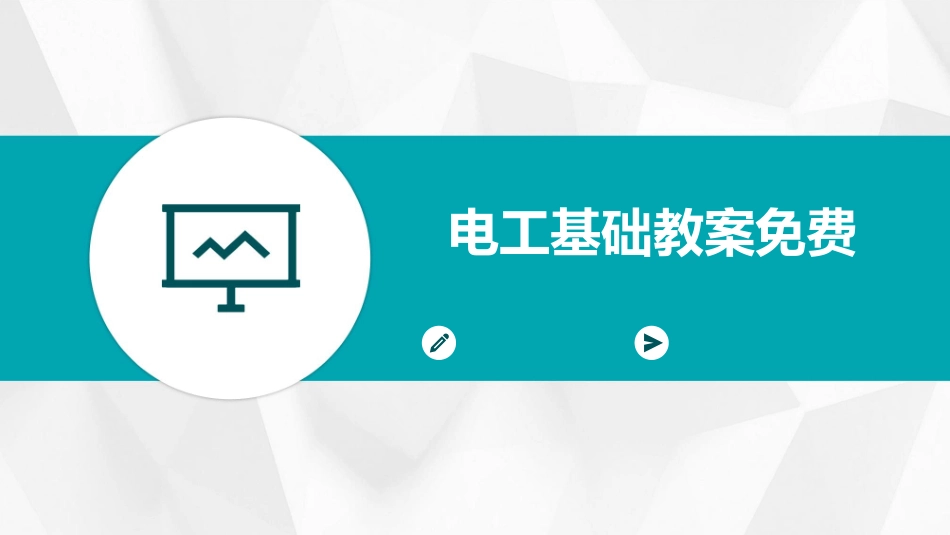

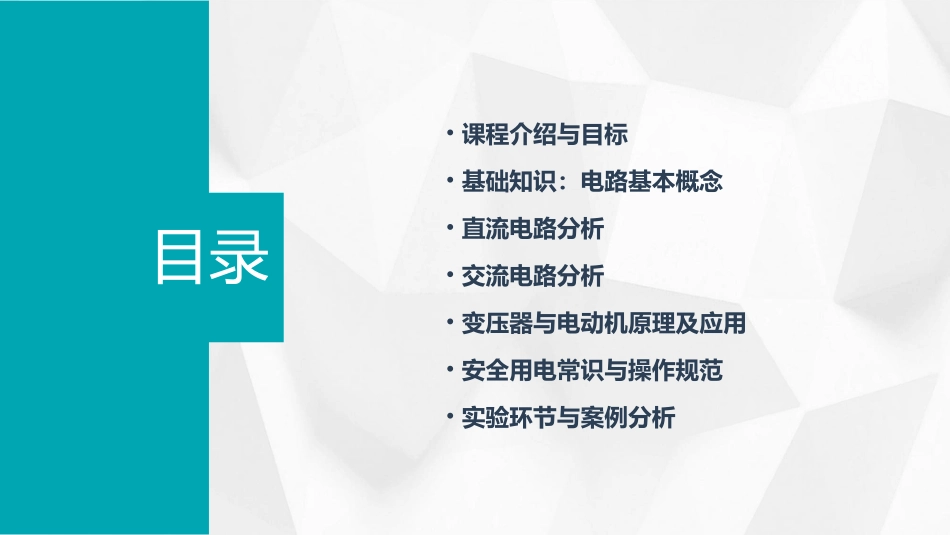

电工基础教案免费目录•课程介绍与目标•基础知识：电路基本概念•直流电路分析•交流电路分析•变压器与电动机原理及应用•安全用电常识与操作规范•实验环节与案例分析课程介绍与目标0103培养学生的职业素养和安全意识通过本课程的学习，使学生了解电工行业的职业规范和安全操作要求，培养学生的职业素养和安全意识。01培养学生对电工基础知识和技能的掌握通过本课程的学习，使学生掌握基本的电工理论知识和实践技能，为后续的专业课程学习和实际工作打下基础。02提高学生的实践能力和创新能力通过实验操作、课程设计等实践性教学环节，培养学生的实践能力和创新能力，提高学生分析问题和解决问题的能力。电工基础课程目的01电工基础知识包括电路的基本概念、电路元件、电路分析方法等。02电工实践技能包括常用电工工具的使用、导线连接、照明电路安装与调试等。03电工安全与规范包括安全用电常识、电气安全操作规程、事故应急处理等。教学内容与安排知识目标01掌握电工基础知识，理解电路的基本概念和分析方法。02技能目标能够熟练使用常用电工工具，完成基本的导线连接和照明电路安装与调试。03态度目标培养学生的职业素养和安全意识，遵守电气安全操作规程，具备团队协作精神。教学目标与要求基础知识：电路基本概念02电流电荷的定向移动形成电流。电流的大小用电流强度来衡量，其单位是安培（A）。电压电压是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。电压的国际单位制为伏特（V）。电阻电阻是描述导体导电性能的物理量，用R表示。电阻由导体本身的性质决定，与导体的长度、横截面积和材料有关。电阻的国际单位是欧姆（Ω）。电流、电压和电阻应用利用欧姆定律可以计算电路中的电流、电压和电阻。在电路分析中，欧姆定律是分析电路的基础。欧姆定律在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式为I=U/R。欧姆定律及应用串联电路01串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。在串联电路中，电流只有一条路径，通过一个元件的电流同时也通过其他元件。并联电路02并联电路是指将两个或两个以上的用电器的一端连接在一起，另一端也连接在一起，然后接入电路中。在并联电路中，电流有多条路径，每一条路径都有一部分电流通过。应用03在实际应用中，串联和并联电路常常结合使用。例如，在家庭电路中，各用电器之间采用并联连接，而开关与所控制的用电器之间采用串联连接。串联和并联电路直流电路分析03在电路中，任一节点处各支路电流的代数和等于零。这一定律表达了电荷守恒的原则。在任何一个闭合回路中，各段电压的代数和等于零。这一定律表达了能量守恒的原则。基尔霍夫第一定律（节点电流定律）基尔霍夫第二定律（回路电压定律）基尔霍夫定律网孔分析法以网孔电流为待求量，按KVL建立方程。一般对于M个网孔，只能列出（M-1）个独立方程，还需一个关于电流的方程才能求解。该方法适用于支路数较少而网孔数较多的电路。节点分析法以节点电压为待求量，按KCL建立方程。对于n个节点的电路，可以列出（n-1）个独立方程。该方法适用于支路数较多而节点数较少的电路。网孔分析法和节点分析法在线性电路中，任一支路的电压或电流，都是各个独立源单独作用下，在该支路中产生的电压或电流的代数和。叠加定理适用于任何线性电路，但不适用于非线性电路。叠加定理任何一个含独立源、线性电阻和受控源的一端口，对外电路来说，总可以用一个电压源和电阻的串联组合来等效置换。此电压源的电压等于该一端口的开路电压Uoc，电阻等于该一端口的全部独立源置零后的输入电阻Ri。戴维南定理叠加定理与戴维南定理交流电路分析04周期性幅度正弦交流信号的幅度表示信号的强弱，通常以峰值或有效值来表示。频率正弦交流信号的频率表示信号每秒内振动的次数，单位是赫兹（Hz）。正弦交流信号是一种周期信号，其波形按照一定时间间隔重复出现。相位正弦交流信号的相位表示信号波形的起始位置，通常以角度或弧度来表示。正弦交流信号特性复数表示法及运算规则复数表示法在交流电路分析中，常用复数来...
