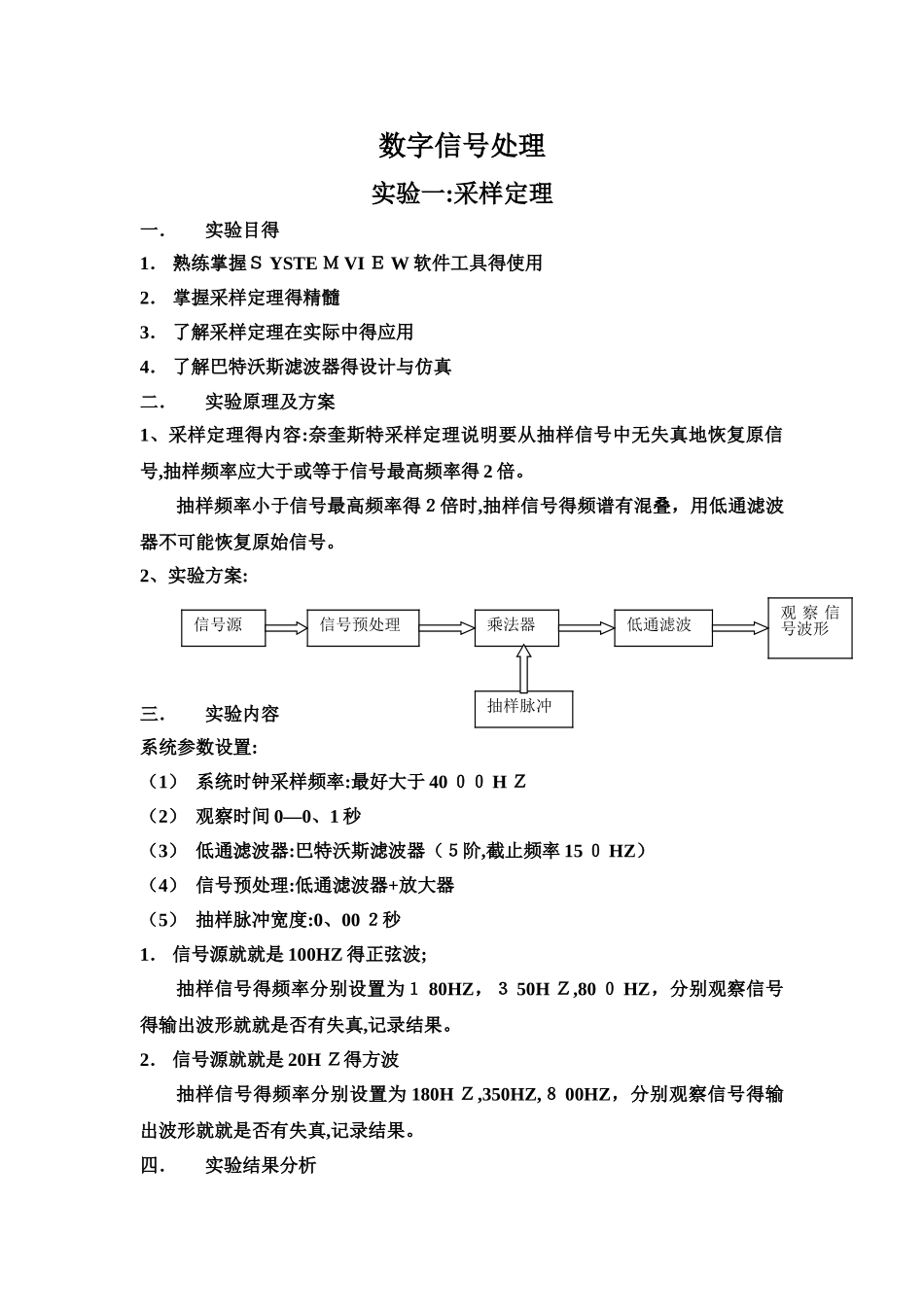

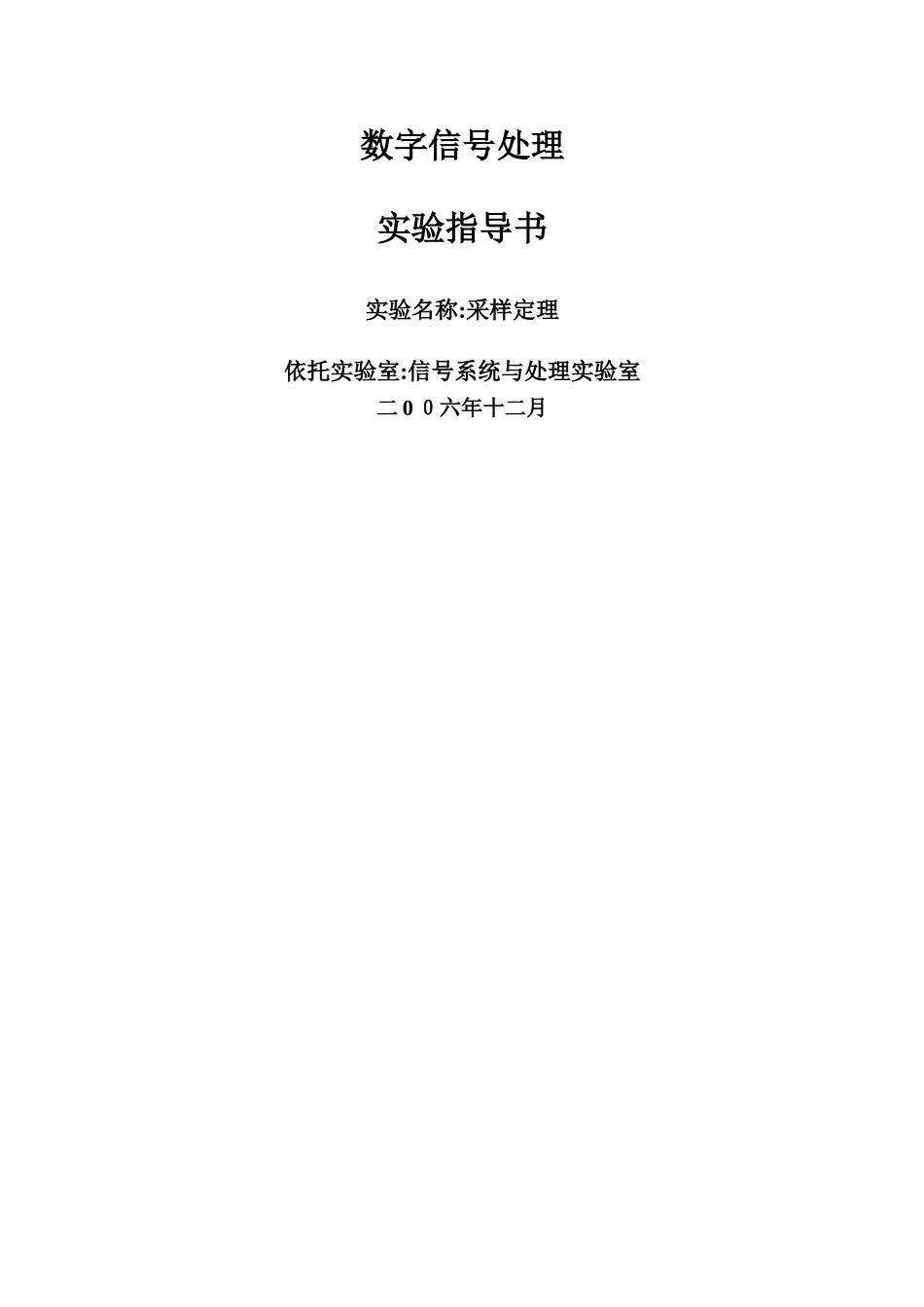

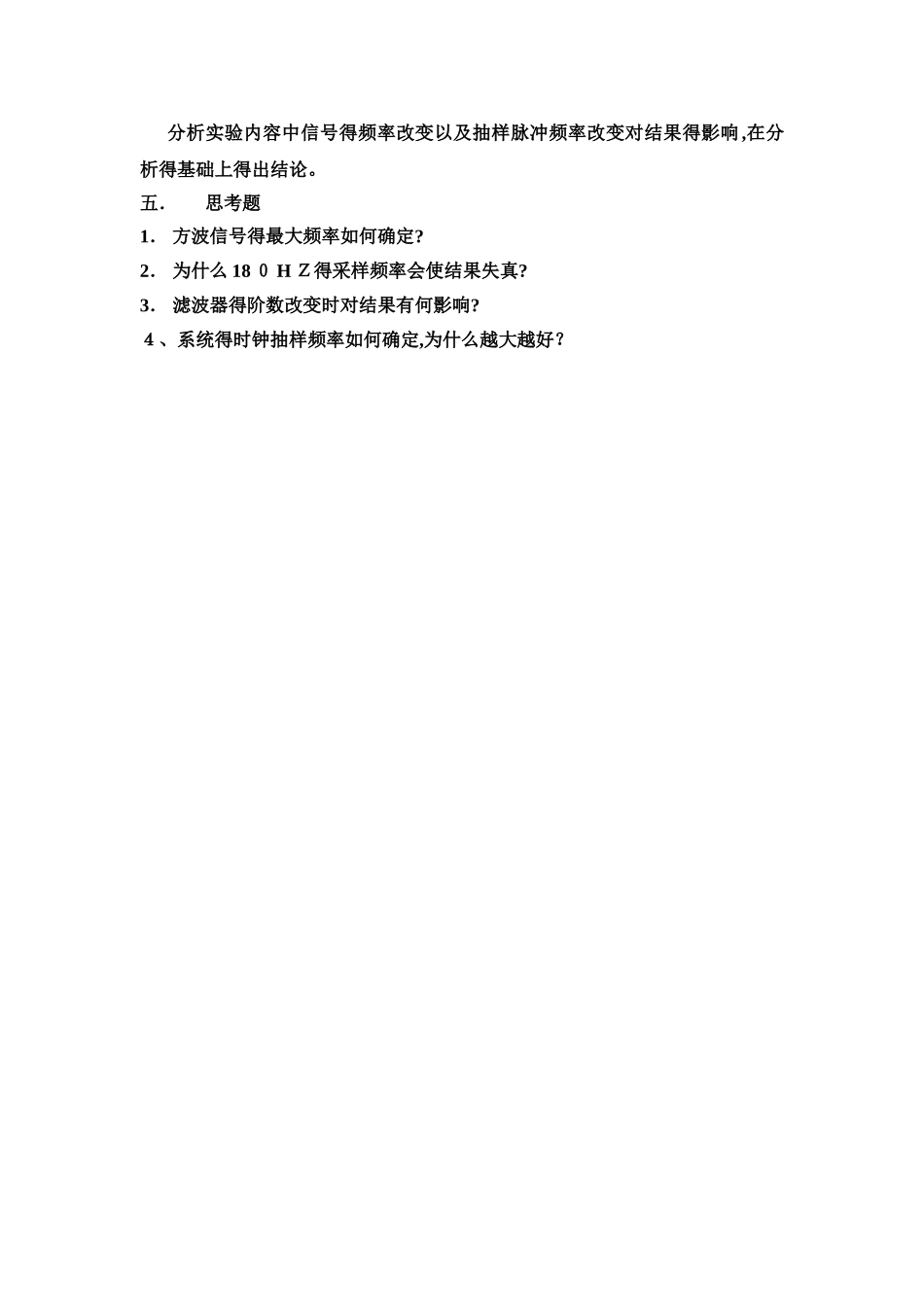

数字信号处理实验指导书实验名称:采样定理依托实验室:信号系统与处理实验室二 0 ０六年十二月数字信号处理实验一:采样定理一．实验目得1． 熟练掌握Ｓ YSTE Ｍ VI Ｅ W 软件工具得使用2． 掌握采样定理得精髓3． 了解采样定理在实际中得应用4． 了解巴特沃斯滤波器得设计与仿真二．实验原理及方案1、采样定理得内容:奈奎斯特采样定理说明要从抽样信号中无失真地恢复原信号,抽样频率应大于或等于信号最高频率得 2 倍。抽样频率小于信号最高频率得２倍时,抽样信号得频谱有混叠，用低通滤波器不可能恢复原始信号。2、实验方案:三．实验内容系统参数设置:（1） 系统时钟采样频率:最好大于 40 ００ H Ｚ（2） 观察时间 0—0、1 秒（3） 低通滤波器:巴特沃斯滤波器（５阶,截止频率 15 ０ HZ）（4） 信号预处理:低通滤波器+放大器（5） 抽样脉冲宽度:0、00 ２秒1． 信号源就就是 100HZ 得正弦波;抽样信号得频率分别设置为１ 80HZ，３ 50H Ｚ,80 ０ HZ，分别观察信号得输出波形就就是否有失真,记录结果。2． 信号源就就是 20H Ｚ得方波抽样信号得频率分别设置为 180H Ｚ,350HZ,８ 00HZ，分别观察信号得输出波形就就是否有失真,记录结果。四．实验结果分析信号预处理抽样脉冲信号源低通滤波乘法器观 察 信号波形分析实验内容中信号得频率改变以及抽样脉冲频率改变对结果得影响,在分析得基础上得出结论。五．思考题1． 方波信号得最大频率如何确定?2． 为什么 18 ０ H Ｚ得采样频率会使结果失真?3． 滤波器得阶数改变时对结果有何影响?４、系统得时钟抽样频率如何确定,为什么越大越好？数字信号处理 实验一序列得绘图一、实验目得: 1. 了解Ｍ ATLA Ｂ得实验环境;2. 充分熟悉 su ｂ p ｌ o ｔ函数得使用;3. 能够画出单位脉冲序列及单位阶跃序列得图形;4. 能够画出矩形序列及正弦序列得图形。二、实验步骤:1. 打开ＭＡ TLAB,了解三个区域(工作区、命令区、历史记录区）得作用;2. 用ｈｅ lp 查找ｓｕｂ pl ｏ t 函数得使用情况;3. 编辑并生成函数 imp ｓｅ q、m(单位脉冲序列） fuｎctiｏn ［x,n] = impsｅq(n０,n1，n2) % 产生 x(n) ＝ ｄeltａ(n－ｎ0); n1 <= n,n0 <= n2 % [x,n] = ｉmｐｓｅq(n0，n1,n2） if ((n0 ＜ n1) | （n0 > n2) ｜ （n1 > n２)) error('参数必须满足 n1 ＜＝ ｎ0 <＝ n2') end ｎ = [n1:n2]; %x = [zer...
