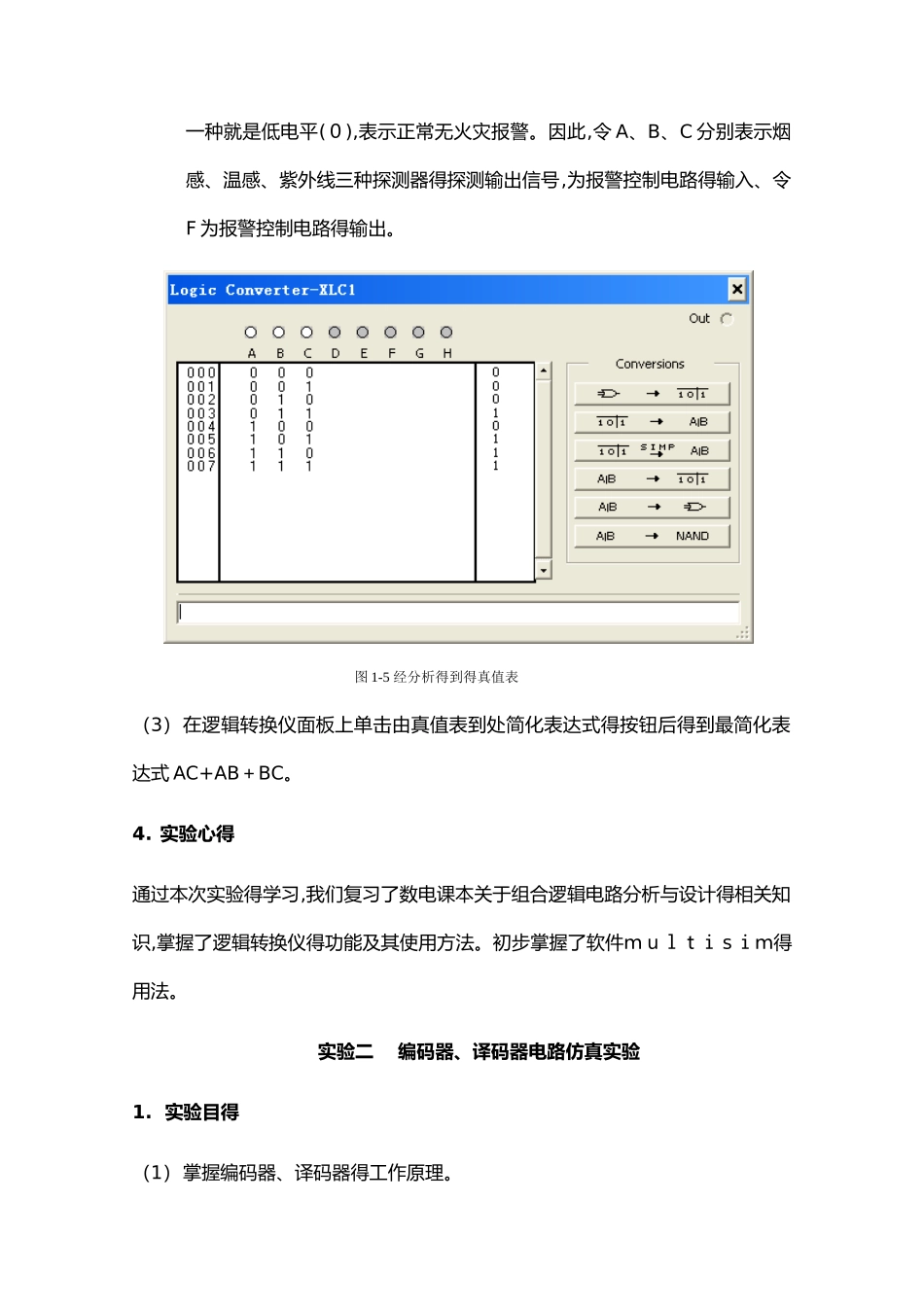

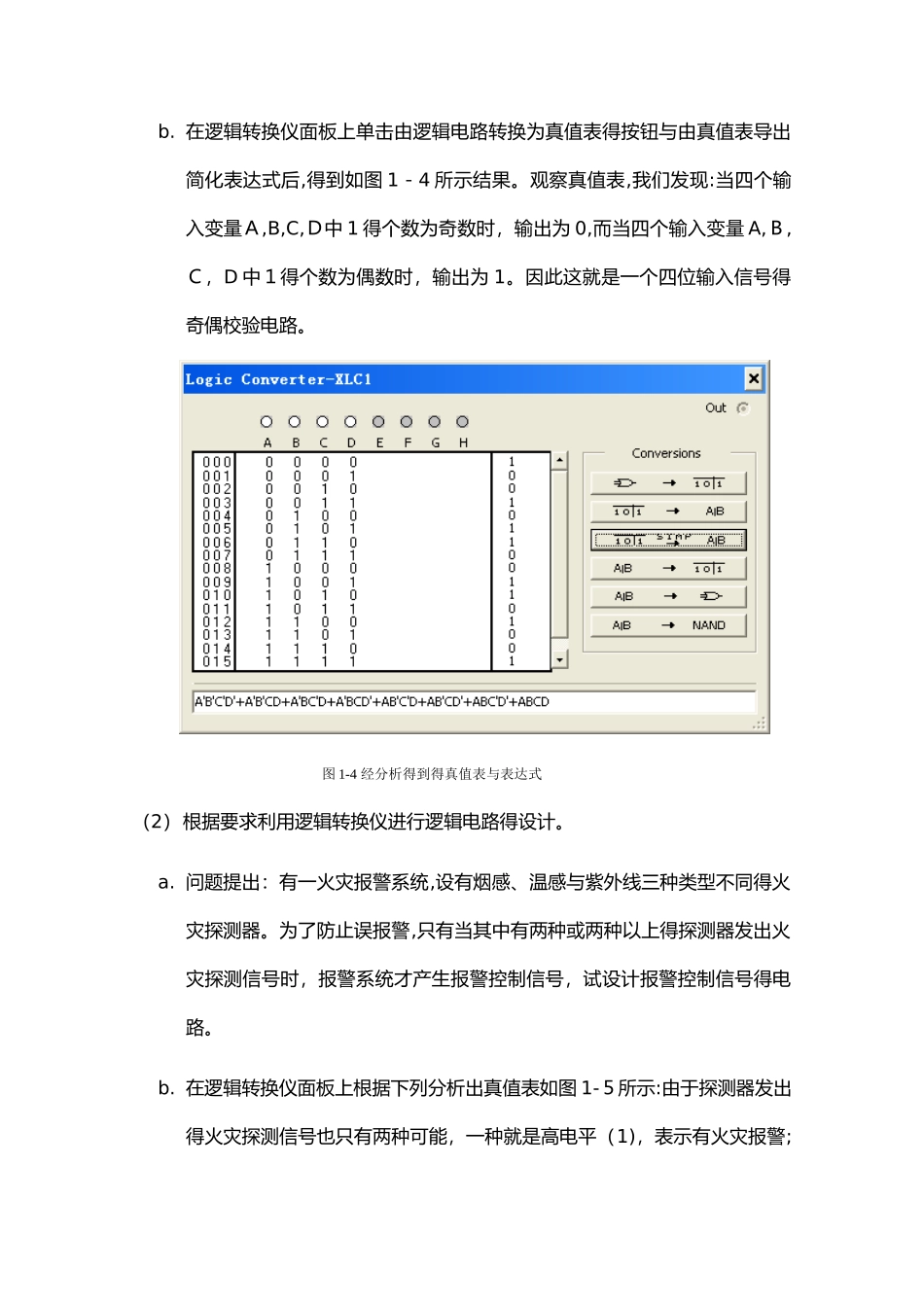

实验一 组合逻辑电路设计与分析 1. 实验目得（1)学会组合逻辑电路得特点;(2)利用逻辑转换仪对组合逻辑电路进行分析与设计。2. 实验原理组合逻辑电路就是一种重要得数字逻辑电路：特点就是任何时刻得输出仅仅取决于同一时刻输入信号得取值组合。根据电路确定功能,就是分析组合逻辑电路得过程，一般按图 1-１所示步骤进行分析。图 1－1 组合逻辑电路得分析步骤根据要求求解电路，就是设计组合逻辑电路得过程,一般按图 1－2 所示步骤进行设计。图 1-2 组合逻辑电路得设计步骤3. 实验电路及步骤（1）利用逻辑转换仪对已知逻辑电路进行分析。a. 按图 1-3 所示连接电路。 图 1-3 待分析得逻辑电路 Ab. 在逻辑转换仪面板上单击由逻辑电路转换为真值表得按钮与由真值表导出简化表达式后,得到如图 1－4 所示结果。观察真值表,我们发现:当四个输入变量Ａ,B,C,Ｄ中 1 得个数为奇数时，输出为 0,而当四个输入变量 A,Ｂ,Ｃ，D 中１得个数为偶数时，输出为 1。因此这就是一个四位输入信号得奇偶校验电路。（2）根据要求利用逻辑转换仪进行逻辑电路得设计。a. 问题提出：有一火灾报警系统,设有烟感、温感与紫外线三种类型不同得火灾探测器。为了防止误报警,只有当其中有两种或两种以上得探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计报警控制信号得电路。b. 在逻辑转换仪面板上根据下列分析出真值表如图 1-５所示:由于探测器发出得火灾探测信号也只有两种可能，一种就是高电平（1)，表示有火灾报警;图 1-4 经分析得到得真值表与表达式一种就是低电平(０),表示正常无火灾报警。因此,令 A、B、C 分别表示烟感、温感、紫外线三种探测器得探测输出信号,为报警控制电路得输入、令F 为报警控制电路得输出。 （3）在逻辑转换仪面板上单击由真值表到处简化表达式得按钮后得到最简化表达式 AC+AB＋BC。4. 实验心得通过本次实验得学习,我们复习了数电课本关于组合逻辑电路分析与设计得相关知识,掌握了逻辑转换仪得功能及其使用方法。初步掌握了软件ｍ u ｌｔｉ s ｉｍ得用法。实验二 编码器、译码器电路仿真实验 1. 实验目得（1）掌握编码器、译码器得工作原理。图 1-5 经分析得到得真值表（2）常见编码器、译码器得应用。2. 实验原理所谓编码就是指在选定得一系列二进制数数码中，给予每个二进制数码以某一固定含义。例如，用二进制数码表示十六进制数叫做二—十六进制编码。能完成编码功能得电路统称为...
