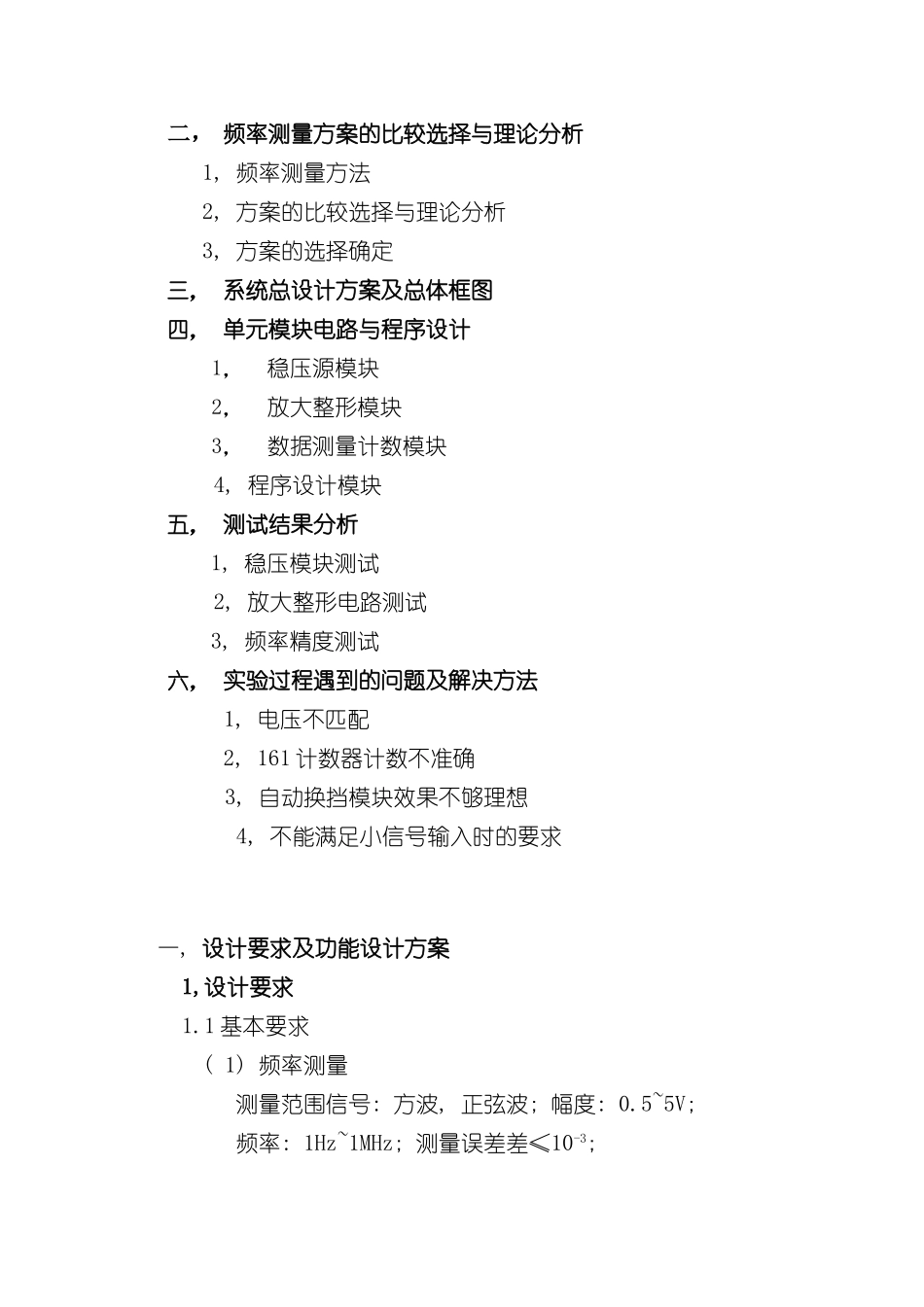

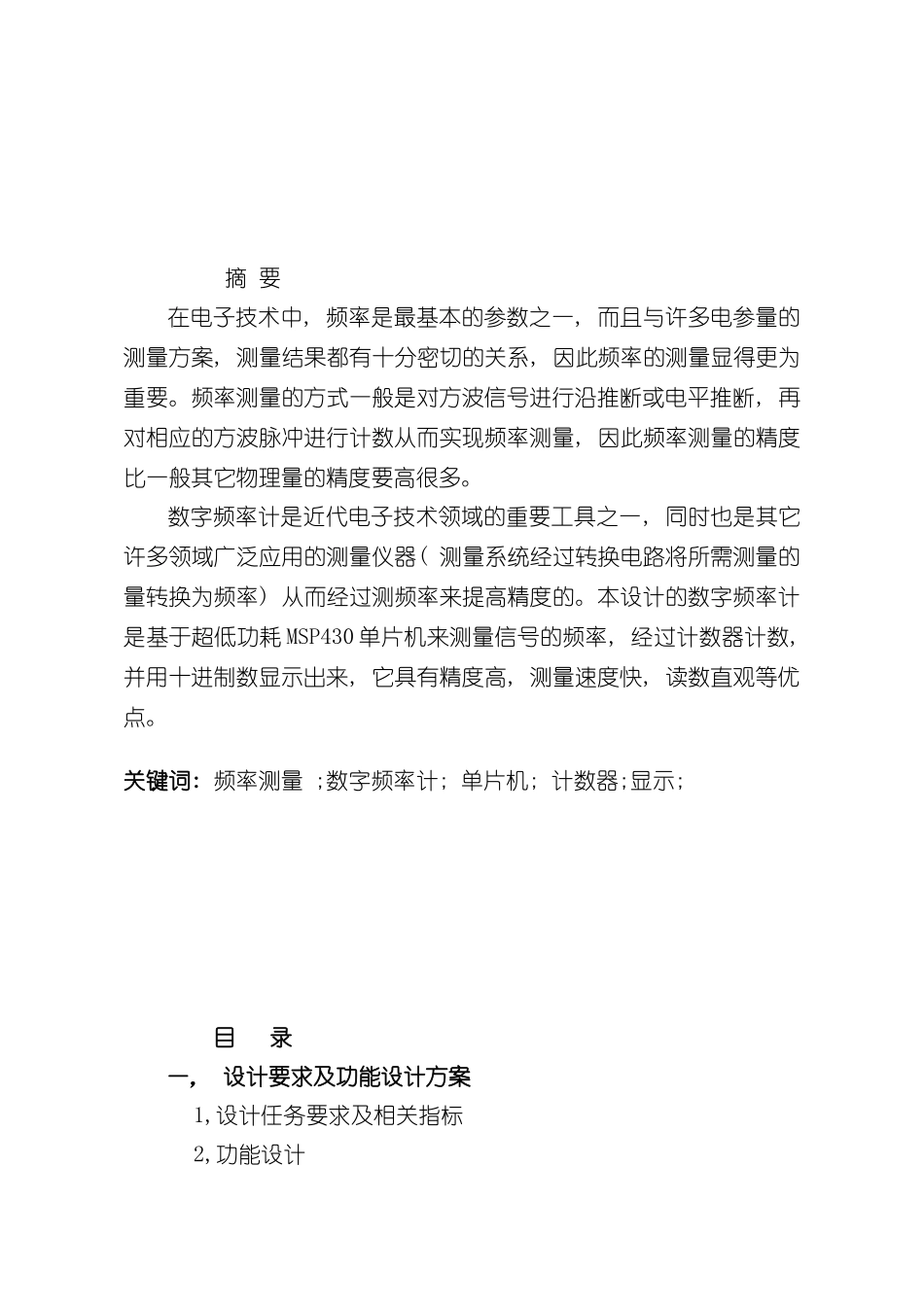

数字频率计设计报告电子信息学院王家华 邹仁亭 肖 伟 摘 要在电子技术中, 频率是最基本的参数之一, 而且与许多电参量的测量方案, 测量结果都有十分密切的关系, 因此频率的测量显得更为重要。频率测量的方式一般是对方波信号进行沿推断或电平推断, 再对相应的方波脉冲进行计数从而实现频率测量, 因此频率测量的精度比一般其它物理量的精度要高很多。数字频率计是近代电子技术领域的重要工具之一, 同时也是其它许多领域广泛应用的测量仪器( 测量系统经过转换电路将所需测量的量转换为频率) 从而经过测频率来提高精度的。本设计的数字频率计是基于超低功耗 MSP430 单片机来测量信号的频率, 经过计数器计数, 并用十进制数显示出来, 它具有精度高, 测量速度快, 读数直观等优点。关键词: 频率测量 ;数字频率计; 单片机; 计数器;显示; 目 录一， 设计要求及功能设计方案1,设计任务要求及相关指标2,功能设计二， 频率测量方案的比较选择与理论分析 1, 频率测量方法2, 方案的比较选择与理论分析3, 方案的选择确定三， 系统总设计方案及总体框图四， 单元模块电路与程序设计1，稳压源模块2，放大整形模块3，数据测量计数模块4, 程序设计模块五， 测试结果分析1, 稳压模块测试2, 放大整形电路测试3, 频率精度测试六， 实验过程遇到的问题及解决方法1, 电压不匹配2, 161 计数器计数不准确3, 自动换挡模块效果不够理想4, 不能满足小信号输入时的要求一, 设计要求及功能设计方案1,设计要求1.1 基本要求( 1) 频率测量测量范围信号: 方波, 正弦波; 幅度: 0.5~5V; 频率: 1Hz~1MHz; 测量误差差≤10-3;( 2) 周期测量测量范围信号: 方波, 正弦波; 幅度: 0.5~5V; 频率: 1Hz~1MHz; 测量误差差≤10-3; ( 3) 十进制数字显示测量结果。1.2 发挥部分 ( 1) 频率测量测量范围信号: 方波, 正弦波; 幅度: 0.5~5V; 频率: 1Hz~1MHz; 测量误差差≤10-5( 2) 周期测量测量范围信号: 方波, 正弦波; 幅度: 0.5~5V; 频率: 1Hz~1MHz; 测量误差≤10-5; ( 3) 自行设计并制作满足本设计任务要求的稳压电源。2, 功能设计方案（1）能够测量正常的方波频率, 误差≤10-5; （2）能够将正弦波放大整形为适合测量的方波并准确测量; （3）能正确的以十进制数显示出测量频率; （4）能够实现多次测量; （5）可实现高低频率的自动切换测量; 二，频率测量方案的比较选择与理论分析1, 频率测量方法1....
