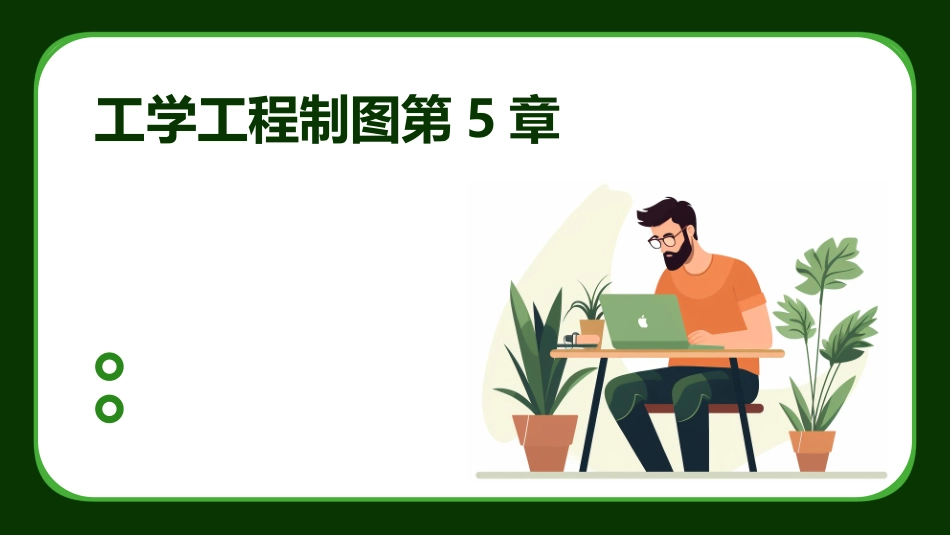

工学工程制图第5章VIP免费

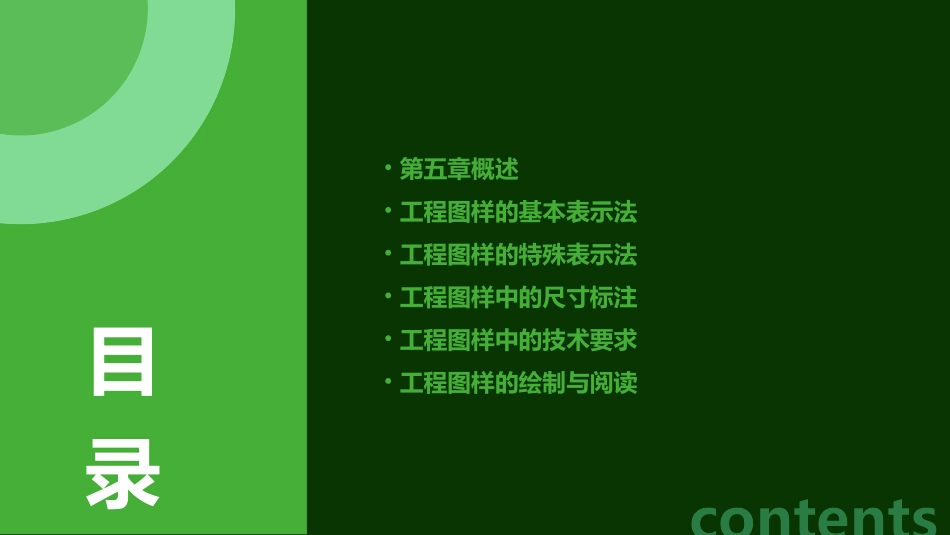

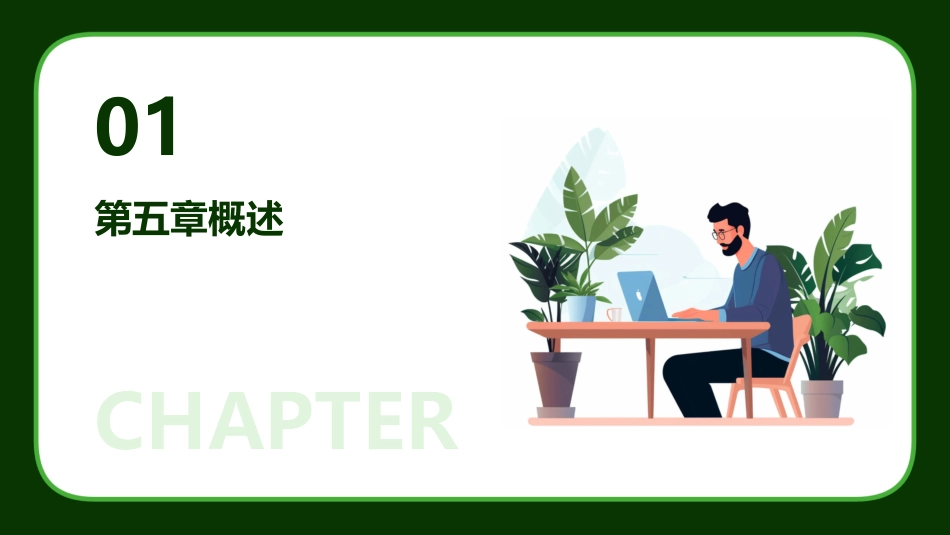

工学工程制图第5章•第五章概述•工程图样的基本表示法•工程图样的特殊表示法•工程图样中的尺寸标注•工程图样中的技术要求•工程图样的绘制与阅读contents目录CHAPTER第五章概述01掌握正投影法的基本理论和作图方法能够运用正投影法表达简单形体的形状和大小了解组合体的组合形式和表面连接关系能够绘制和阅读组合体的三视图01020304学习目标和要求组合体的组合形式和表面连接关系点、直线、平面的投影特性正投影法的基本概念和原理基本形体的投影及其表面取点、取线方法组合体三视图的绘制和阅读方法主要内容0103020405正投影法的基本理论和作图方法，组合体的组合形式和表面连接关系，组合体三视图的绘制和阅读方法。点、直线、平面的投影特性，基本形体的投影及其表面取点、取线方法，以及组合体三视图的绘制和阅读中的空间想象和思维能力。重点和难点难点重点CHAPTER工程图样的基本表示法02主视图、俯视图、左视图、右视图、仰视图、后视图。基本视图向视图局部视图可以自由配置的视图，需标注视图名称和投影方向。将机件的某一部分向基本投影面投射所得的视图，可简化绘制。030201视图剖视图全剖视图用剖切面完全地剖开物体所得的剖视图，适用于外形简单、内形复杂的机件。半剖视图当机件具有对称平面时，向垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成视图，另一半画成剖视。局部剖视图用剖切面局部地剖开机件所得的剖视图，适用于内外形状都需要表达的机件。画在视图之外的断面图，轮廓线用粗实线绘制。移出断面图画在视图之内的断面图，轮廓线用细实线绘制。重合断面图断面图将机件的部分结构，用大于原图形所采用的比例画出的图形。局部放大图对于某些机件或机件的某些部分，在不影响明确表达其形状的前提下，可以采用适当的简化画法，如省略某些细节、采用示意画法等。简化画法其他表示法CHAPTER工程图样的特殊表示法03将机件的部分结构，用大于原图形所采用的比例画出的图形。局部放大图的概念在原图上用细实线圈出放大部位，尽量将局部放大图配置在被放大部位的附近，在局部放大图上方注明放大比例。局部放大图的画法当机件上某些细小结构在原图中难以表达清楚或不便于标注尺寸时，可采用局部放大图。局部放大图的应用局部放大图123在保证图样表达清晰、正确、完整的前提下，对机件的某些结构或细节进行适当简化，以便于绘制和看图。简化画法的概念省略画法、简化投影、重复结构的简化等。简化画法的种类常用于对机件的内部结构、装配关系等进行简化表达。简化画法的应用简化画法规定画法的概念规定画法的种类简化注法的概念简化注法的应用规定画法和简化注法根据国家标准和行业标准，对某些特定结构或细节采用统一的画法。在保证图样表达清晰、正确的前提下，对尺寸标注、技术要求等进行适当简化。螺纹、齿轮、花键等标准件和常用件的规定画法。常用于对机件的尺寸公差、形位公差、表面粗糙度等进行简化标注。CHAPTER工程图样中的尺寸标注04机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。尺寸标注的基本规则03尺寸数字图样上所注尺寸表示形体的真实大小与图样的大小及绘图的准确度无关。01尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。02尺寸线用细实线绘制，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。尺寸的组成和标注方法常见结构的尺寸注法线性尺寸一般应注在轮廓线和方向变化处，尽量避免在30°范围内标注尺寸。圆的直径、圆弧半径标注直径时，应在尺寸数字前加注符号“Φ”；标注半径时，应在尺寸数字前加注符号“R”。尺寸线应通过圆心，终端为箭头。角度尺寸角度数字一律水平书写，写在尺寸线的中断处，必要时允许将角度数字写在尺寸线的上方或外侧。小尺寸的注法对于小尺寸，在没有足够空间画箭头或注写数字时，箭头可画在外面，或用小圆点代替两个...
