新旧底板或承台连接处混凝土植筋施工方案

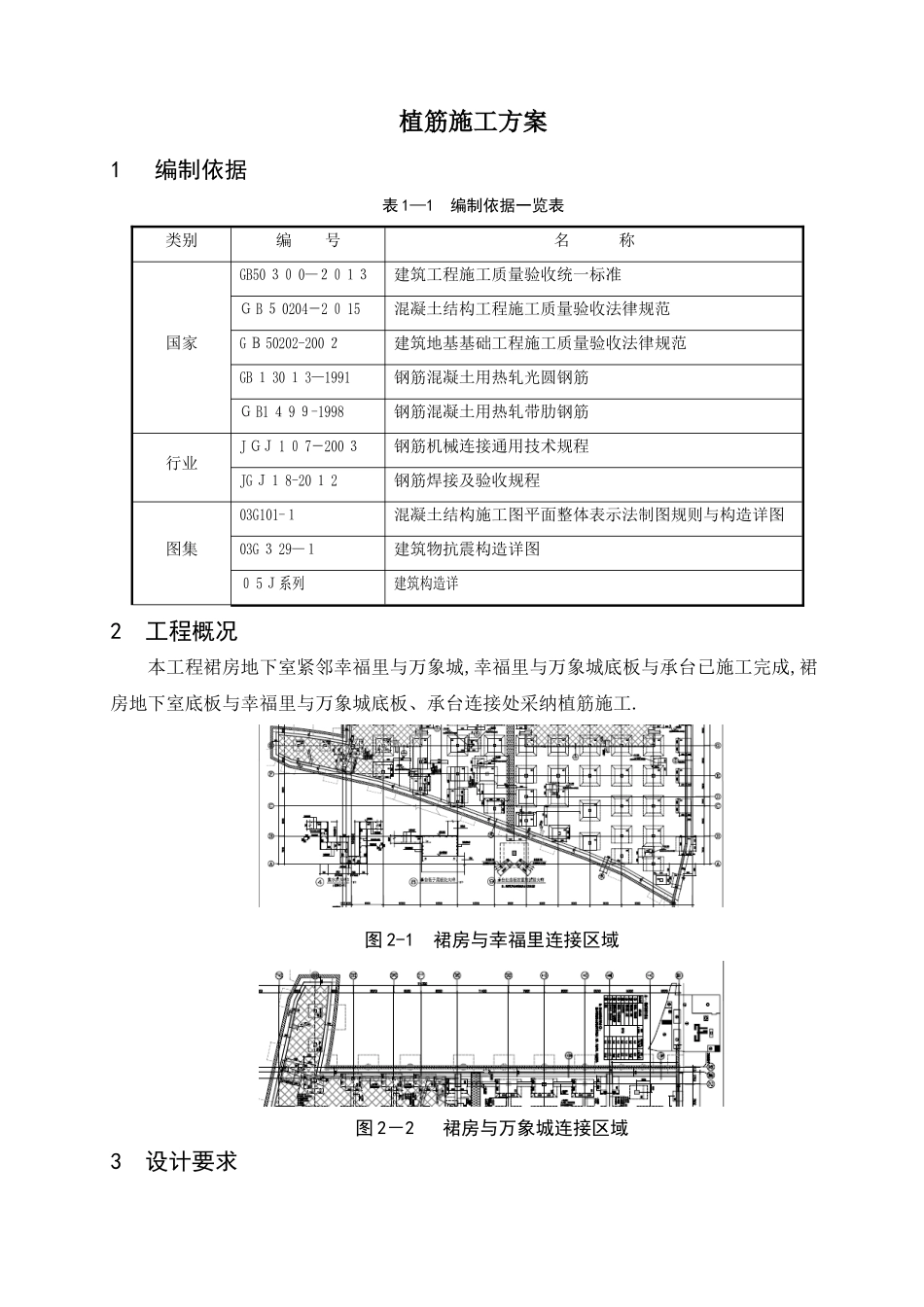

新旧底板或承台连接处混凝土植筋施工方案_第1页
1/4

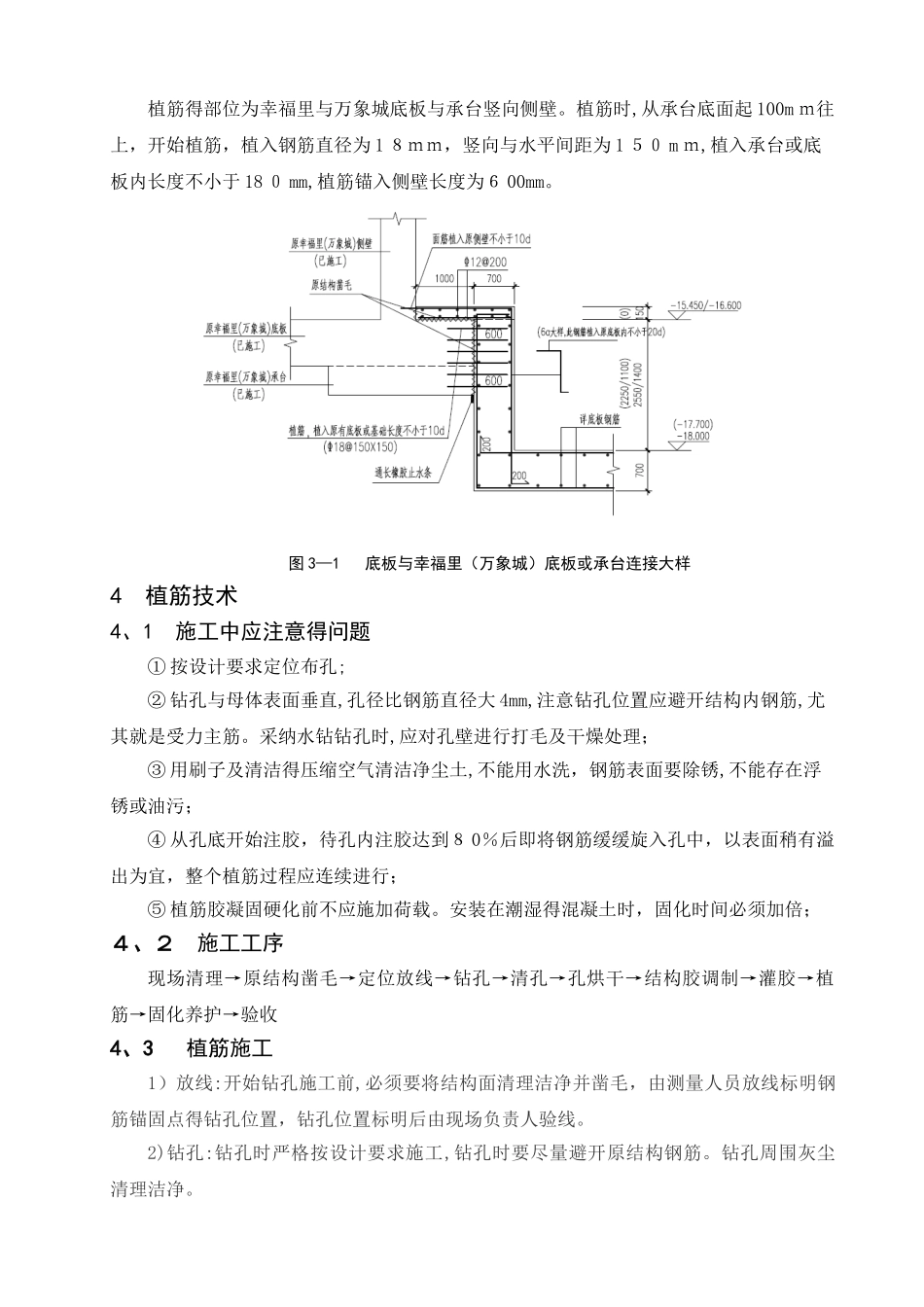

新旧底板或承台连接处混凝土植筋施工方案_第2页
2/4

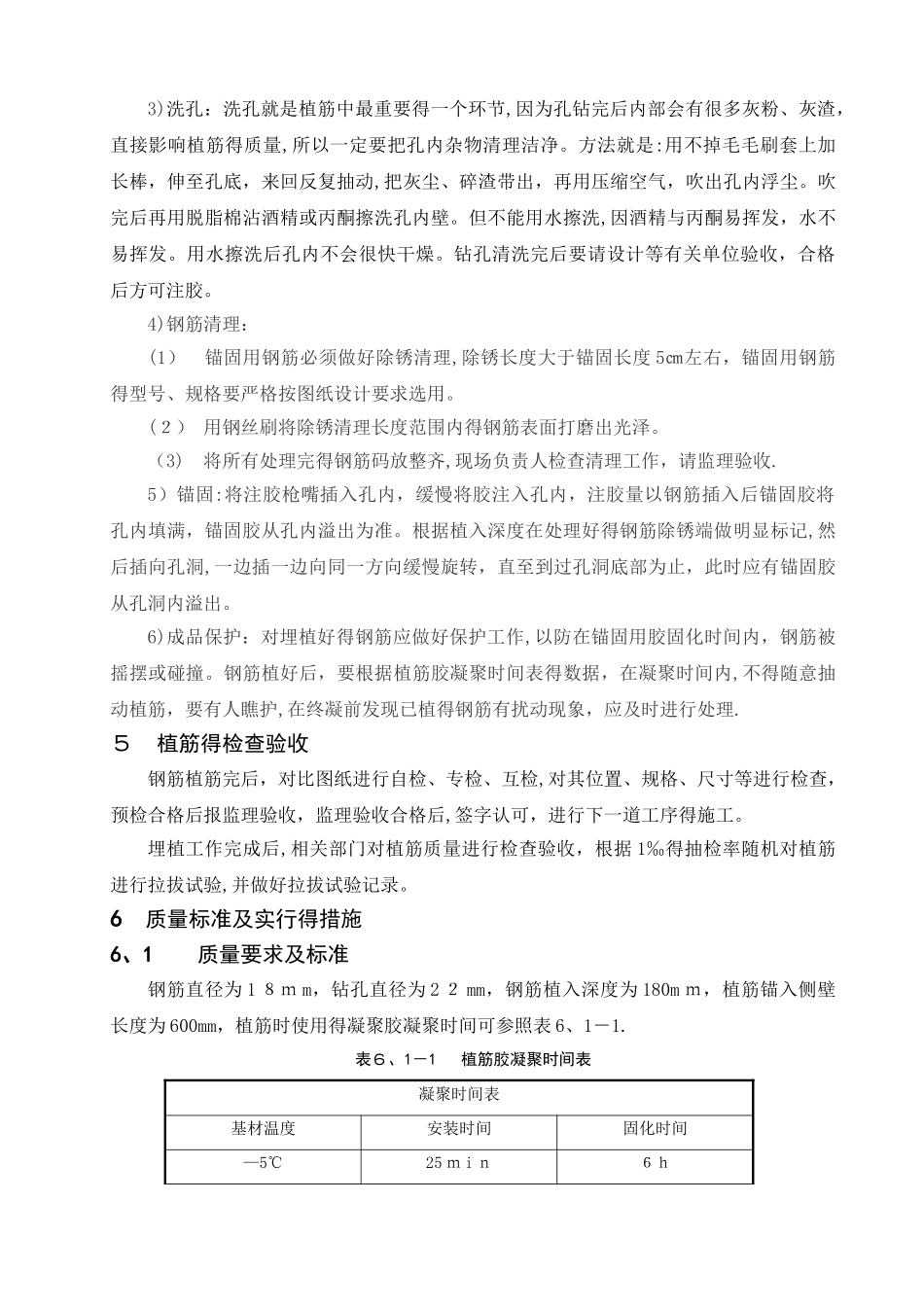

新旧底板或承台连接处混凝土植筋施工方案_第3页
3/4
植筋施工方案1 编制依据表 1—1 编制依据一览表类别编 号名 称国家GB50 30 0—2013建筑工程施工质量验收统一标准G B 5 0204-2 0 15混凝土结构工程施工质量验收法律规范G B 50202-200 2建筑地基基础工程施工质量验收法律规范GB 1 30 1 3—1991钢筋混凝土用热轧光圆钢筋G B1 4 9 9-1998钢筋混凝土用热轧带肋钢筋行业J GJ 1 0 7-200 3钢筋机械连接通用技术规程JG J1 8-20 1 2钢筋焊接及验收规程图集03G101-1混凝土结构施工图平面整体表示法制图规则与构造详图03G 3 29—1建筑物抗震构造详图0 5 J系列建筑构造详2 工程概况本工程裙房地下室紧邻幸福里与万象城,幸福里与万象城底板与承台已施工完成,裙房地下室底板与幸福里与万象城底板、承台连接处采纳植筋施工.图 2-1 裙房与幸福里连接区域图 2-2 裙房与万象城连接区域3 设计要求植筋得部位为幸福里与万象城底板与承台竖向侧壁。植筋时,从承台底面起 100m m往上,开始植筋,植入钢筋直径为 1 8mm,竖向与水平间距为 1 50 m m,植入承台或底板内长度不小于 18 0 mm,植筋锚入侧壁长度为6 00mm。图 3—1 底板与幸福里(万象城)底板或承台连接大样4 植筋技术4、1 施工中应注意得问题① 按设计要求定位布孔;② 钻孔与母体表面垂直,孔径比钢筋直径大 4mm,注意钻孔位置应避开结构内钢筋,尤其就是受力主筋。采纳水钻钻孔时,应对孔壁进行打毛及干燥处理;③ 用刷子及清洁得压缩空气清洁净尘土,不能用水洗,钢筋表面要除锈,不能存在浮锈或油污;④ 从孔底开始注胶,待孔内注胶达到8 0%后即将钢筋缓缓旋入孔中,以表面稍有溢出为宜,整个植筋过程应连续进行;⑤ 植筋胶凝固硬化前不应施加荷载。安装在潮湿得混凝土时,固化时间必须加倍;4、2 施工工序现场清理→原结构凿毛→定位放线→钻孔→清孔→孔烘干→结构胶调制→灌胶→植筋→固化养护→验收4、3 植筋施工1)放线:开始钻孔施工前,必须要将结构面清理洁净并凿毛,由测量人员放线标明钢筋锚固点得钻孔位置,钻孔位置标明后由现场负责人验线。 2)钻孔:钻孔时严格按设计要求施工,钻孔时要尽量避开原结构钢筋。钻孔周围灰尘清理洁净。3)洗孔:洗孔就是植筋中最重要得一个环节,因为孔钻完后内部会有很多灰粉、灰渣,直接影响植筋得质量,所以一定要把孔内杂物清理洁净。方法就是:用不掉毛毛刷套上加长棒,伸至孔底,来回反复抽动,把灰尘、碎渣...
