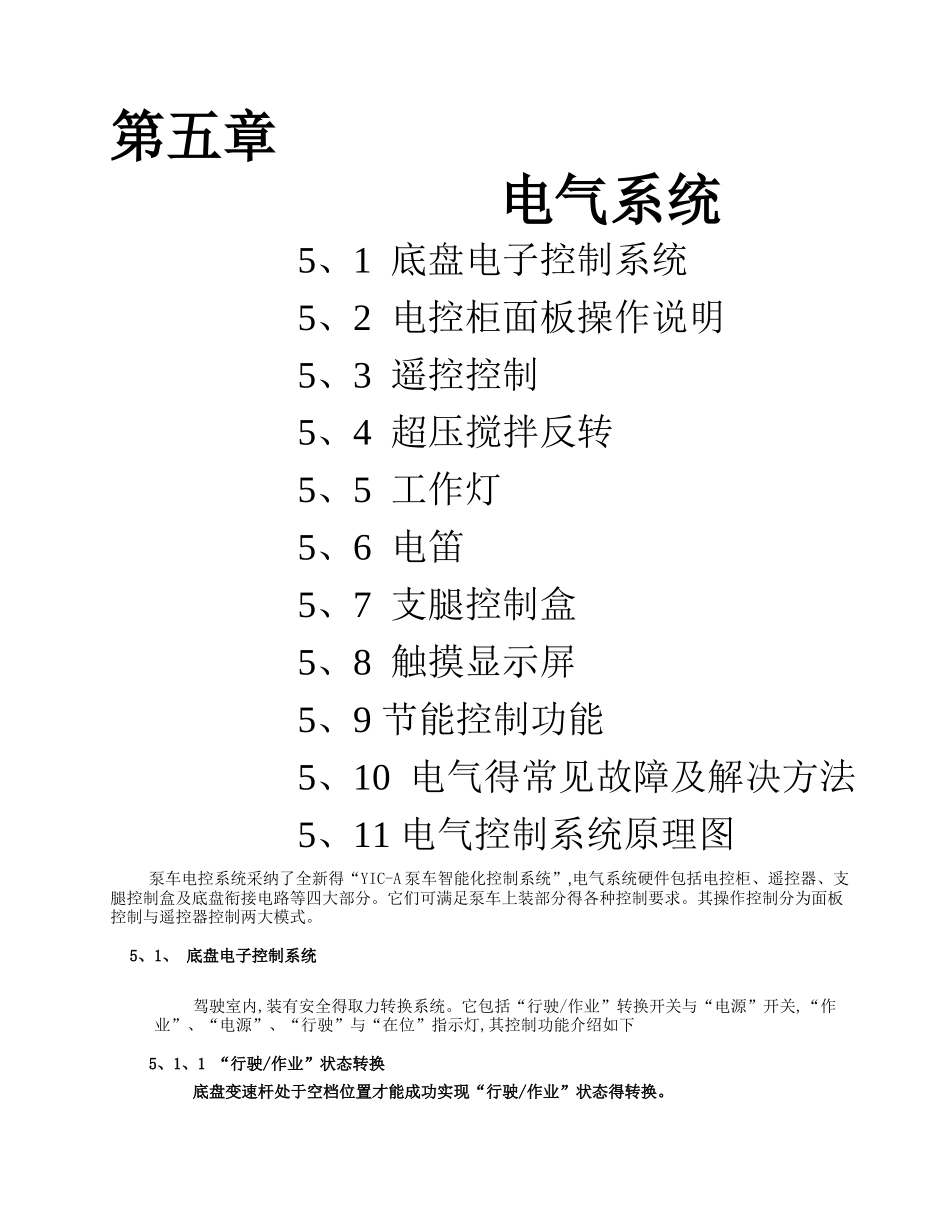

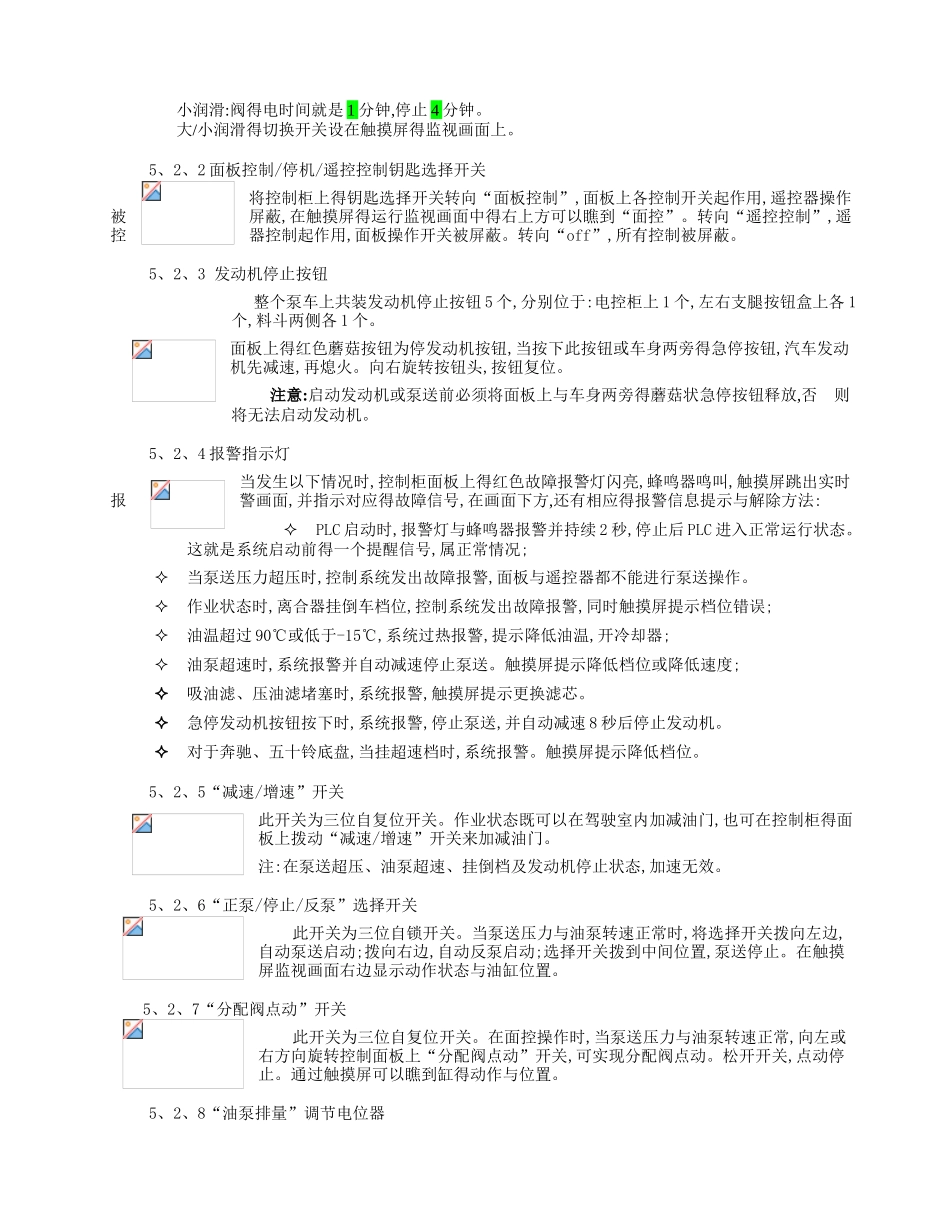

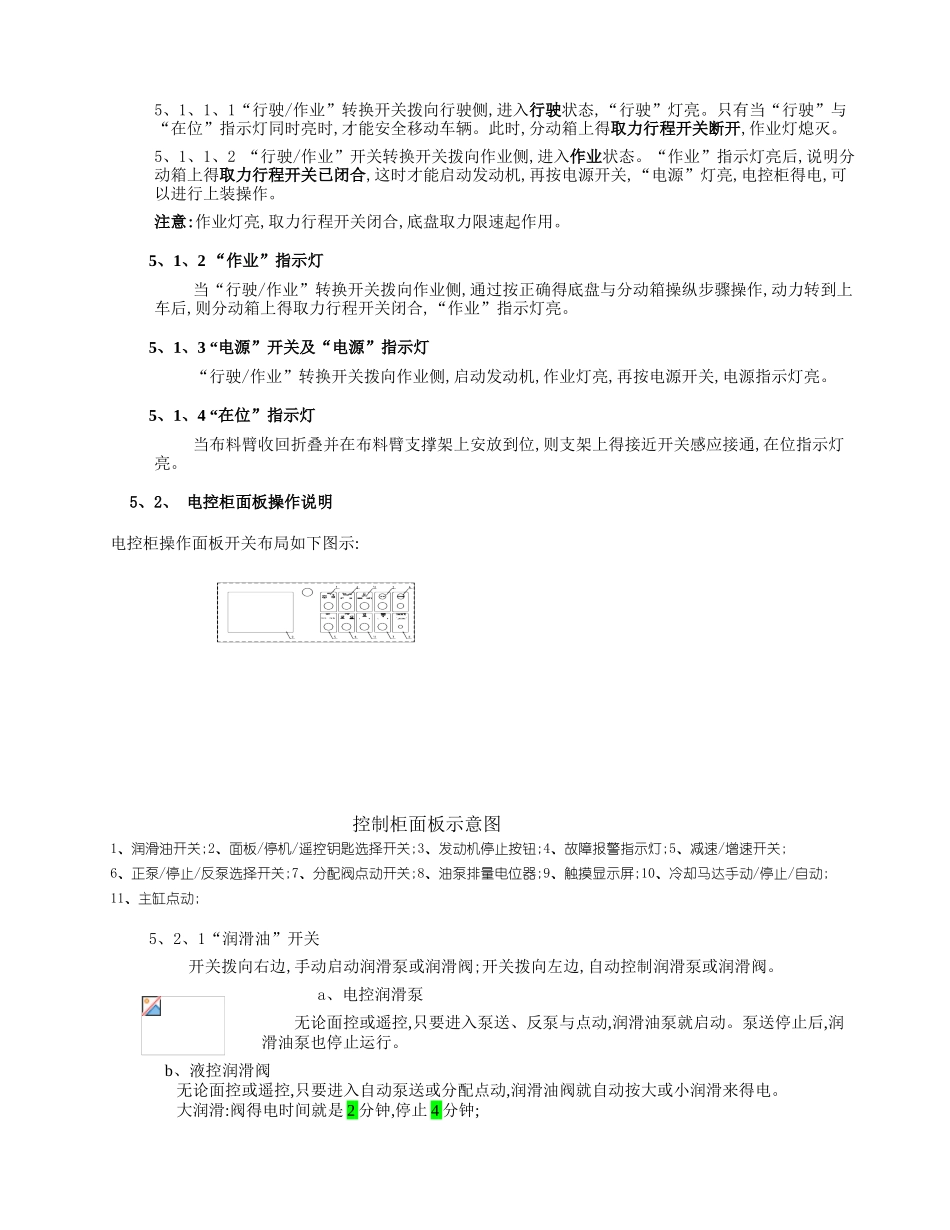

第五章电气系统5、1 底盘电子控制系统5、2 电控柜面板操作说明5、3 遥控控制5、4 超压搅拌反转5、5 工作灯5、6 电笛5、7 支腿控制盒5、8 触摸显示屏5、9 节能控制功能5、10 电气得常见故障及解决方法5、11 电气控制系统原理图泵车电控系统采纳了全新得“YIC-A 泵车智能化控制系统”,电气系统硬件包括电控柜、遥控器、支腿控制盒及底盘衔接电路等四大部分。它们可满足泵车上装部分得各种控制要求。其操作控制分为面板控制与遥控器控制两大模式。5、1、 底盘电子控制系统驾驶室内,装有安全得取力转换系统。它包括“行驶/作业”转换开关与“电源”开关,“作业”、“电源”、“行驶”与“在位”指示灯,其控制功能介绍如下5、1、1 “行驶/作业”状态转换底盘变速杆处于空档位置才能成功实现“行驶/作业”状态得转换。5、1、1、1“行驶/作业”转换开关拨向行驶侧,进入行驶状态,“行驶”灯亮。只有当“行驶”与“在位”指示灯同时亮时,才能安全移动车辆。此时,分动箱上得取力行程开关断开,作业灯熄灭。5、1、1、2 “行驶/作业”开关转换开关拨向作业侧,进入作业状态。“作业”指示灯亮后,说明分动箱上得取力行程开关已闭合,这时才能启动发动机,再按电源开关,“电源”灯亮,电控柜得电,可以进行上装操作。注意:作业灯亮,取力行程开关闭合,底盘取力限速起作用。5、1、2 “作业”指示灯 当“行驶/作业”转换开关拨向作业侧,通过按正确得底盘与分动箱操纵步骤操作,动力转到上车后,则分动箱上得取力行程开关闭合,“作业”指示灯亮。5、1、3 “电源”开关及“电源”指示灯 “行驶/作业”转换开关拨向作业侧,启动发动机,作业灯亮,再按电源开关,电源指示灯亮。5、1、4 “在位”指示灯当布料臂收回折叠并在布料臂支撑架上安放到位,则支架上得接近开关感应接通,在位指示灯亮。5、2、 电控柜面板操作说明电控柜操作面板开关布局如下图示: 控制柜面板示意图1、润滑油开关;2、面板/停机/遥控钥匙选择开关;3、发动机停止按钮;4、故障报警指示灯;5、减速/增速开关;6、正泵/停止/反泵选择开关;7、分配阀点动开关;8、油泵排量电位器;9、触摸显示屏;10、冷却马达手动/停止/自动;11、主缸点动; 5、2、1“润滑油”开关开关拨向右边,手动启动润滑泵或润滑阀;开关拨向左边,自动控制润滑泵或润滑阀。a、电控润滑泵无论面控或遥控,只要进入泵送、反泵与点动,润滑油泵就启动。泵送停止后,润滑油泵也停止运行。b、液控润滑阀无论面控或遥控,只要进入自动泵送或...
