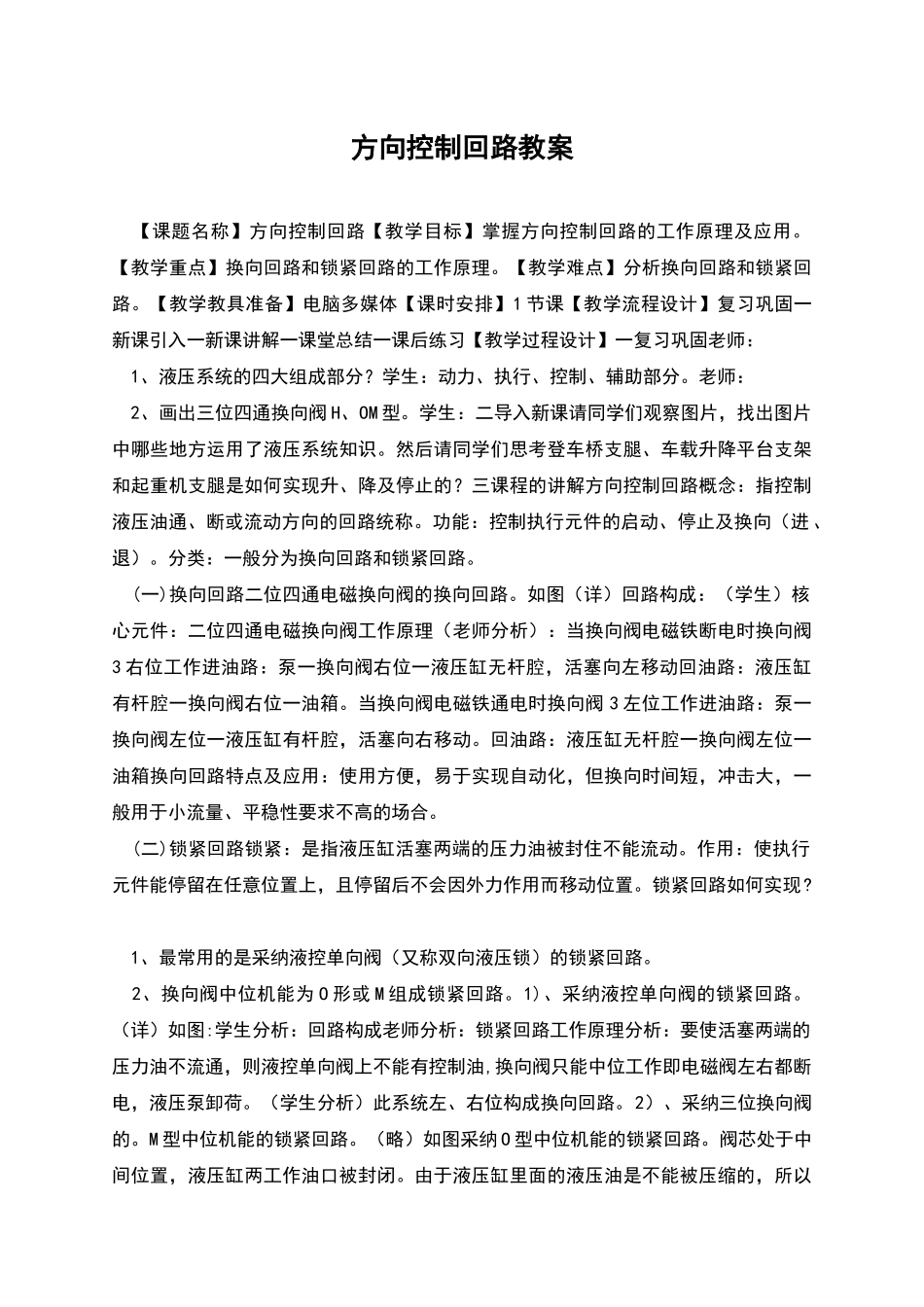

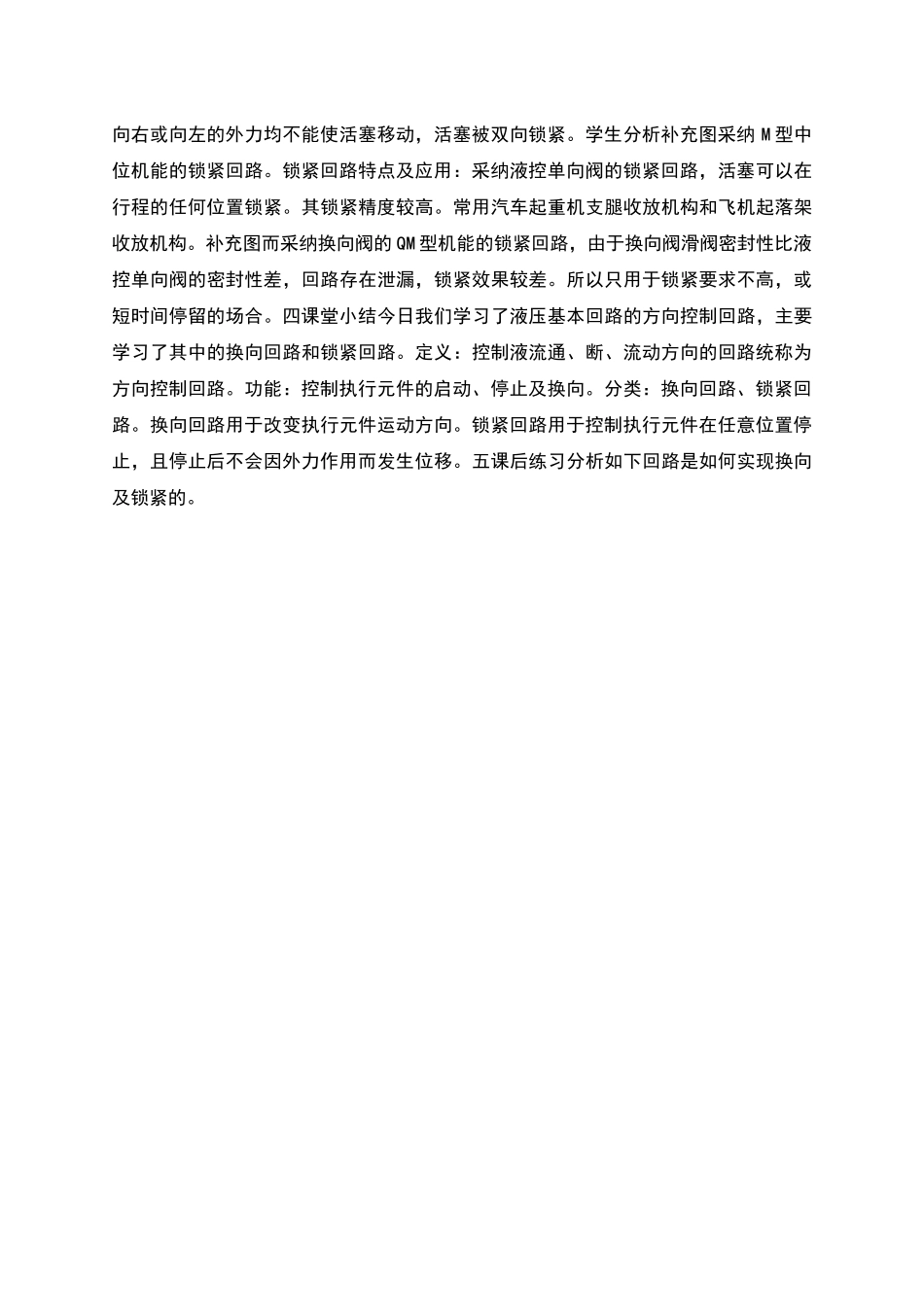

方向控制回路教案 【课题名称】方向控制回路【教学目标】掌握方向控制回路的工作原理及应用。【教学重点】换向回路和锁紧回路的工作原理。【教学难点】分析换向回路和锁紧回路。【教学教具准备】电脑多媒体【课时安排】1 节课【教学流程设计】复习巩固一新课引入一新课讲解一课堂总结一课后练习【教学过程设计】一复习巩固老师： 1、液压系统的四大组成部分？学生：动力、执行、控制、辅助部分。老师： 2、画出三位四通换向阀 H、OM 型。学生：二导入新课请同学们观察图片，找出图片中哪些地方运用了液压系统知识。然后请同学们思考登车桥支腿、车载升降平台支架和起重机支腿是如何实现升、降及停止的？三课程的讲解方向控制回路概念：指控制液压油通、断或流动方向的回路统称。功能：控制执行元件的启动、停止及换向（进 、退）。分类：一般分为换向回路和锁紧回路。 (一)换向回路二位四通电磁换向阀的换向回路。如图（详）回路构成：（学生）核心元件：二位四通电磁换向阀工作原理（老师分析）：当换向阀电磁铁断电时换向阀3 右位工作进油路：泵一换向阀右位一液压缸无杆腔，活塞向左移动回油路：液压缸有杆腔一换向阀右位一油箱。当换向阀电磁铁通电时换向阀 3 左位工作进油路：泵一换向阀左位一液压缸有杆腔，活塞向右移动。回油路：液压缸无杆腔一换向阀左位一油箱换向回路特点及应用：使用方便，易于实现自动化，但换向时间短，冲击大，一般用于小流量、平稳性要求不高的场合。 (二)锁紧回路锁紧：是指液压缸活塞两端的压力油被封住不能流动。作用：使执行元件能停留在任意位置上，且停留后不会因外力作用而移动位置。锁紧回路如何实现? 1、最常用的是采纳液控单向阀（又称双向液压锁）的锁紧回路。 2、换向阀中位机能为 O 形或 M 组成锁紧回路。1)、采纳液控单向阀的锁紧回路。（详）如图:学生分析：回路构成老师分析：锁紧回路工作原理分析：要使活塞两端的压力油不流通，则液控单向阀上不能有控制油,换向阀只能中位工作即电磁阀左右都断电，液压泵卸荷。（学生分析）此系统左、右位构成换向回路。2）、采纳三位换向阀的。M 型中位机能的锁紧回路。（略）如图采纳 O 型中位机能的锁紧回路。阀芯处于中间位置，液压缸两工作油口被封闭。由于液压缸里面的液压油是不能被压缩的，所以向右或向左的外力均不能使活塞移动，活塞被双向锁紧。学生分析补充图采纳 M 型中位机能的锁紧回路。锁紧回路特点及应用：采纳液控单向...
