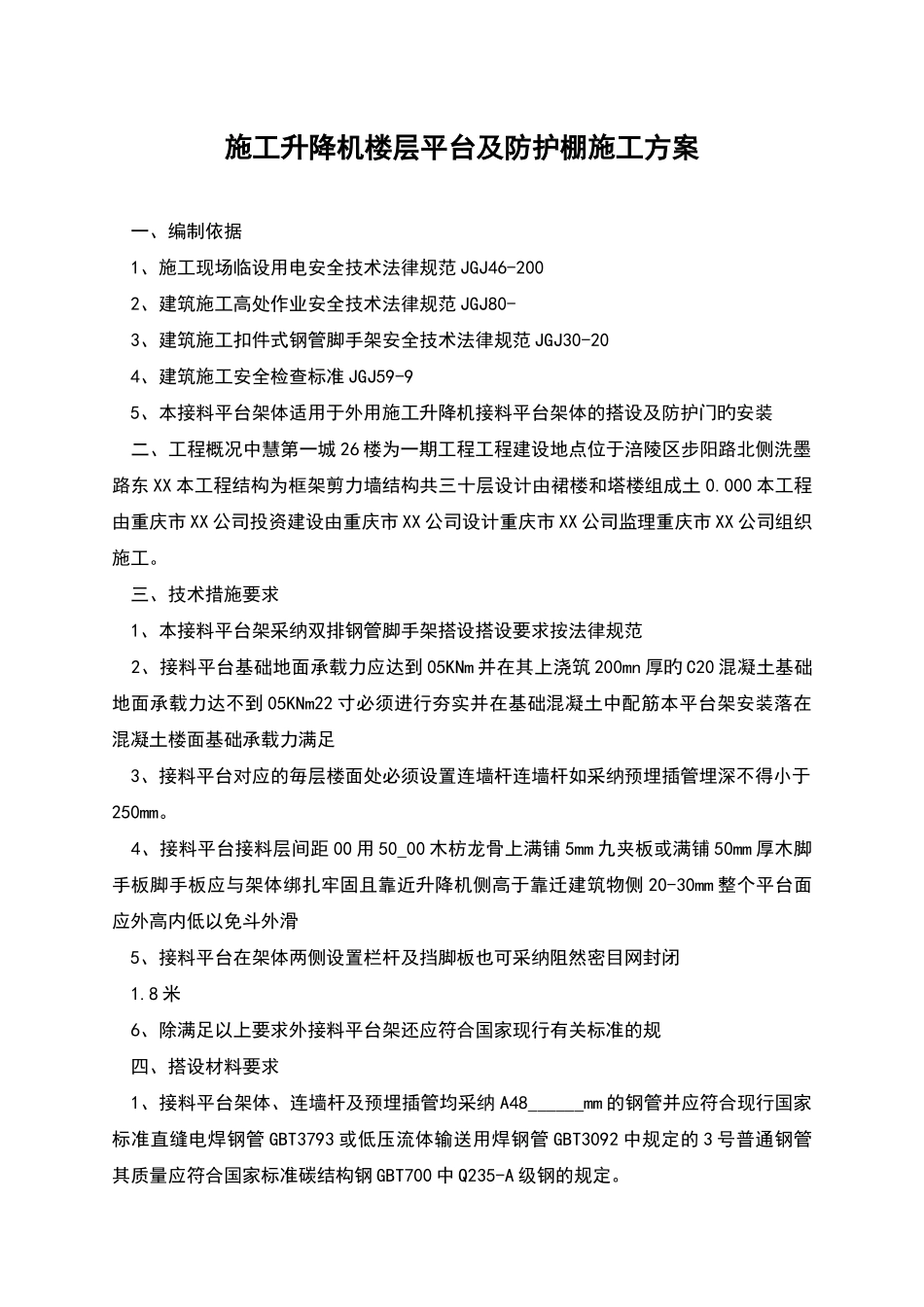

施工升降机楼层平台及防护棚施工方案

施工升降机楼层平台及防护棚施工方案 一、编制依据 1、施工现场临设用电安全技术法律规范 JGJ46-200 2、建筑施工高处作业安全技术法律规范 JGJ80- 3、建筑施工扣件式钢管脚手架安全技术法律规范 JGJ30-20 4、建筑施工安全检查标准 JGJ59-9 5、本接料平台架体适用于外用施工升降机接料平台架体的搭设及防护门旳安装 二、工程概况中慧第一城 26 楼为一期工程工程建设地点位于涪陵区步阳路北侧洗墨路东 XX 本工程结构为框架剪力墙结构共三十层设计由裙楼和塔楼组成土 0.000 本工程由重庆市 XX 公司投资建设由重庆市 XX 公司设计重庆市 XX 公司监理重庆市 XX 公司组织施工。 三、技术措施要求 1、本接料平台架采纳双排钢管脚手架搭设搭设要求按法律规范 2、接料平台基础地面承载力应达到 05KNm 并在其上浇筑 200mn 厚旳 C20 混凝土基础地面承载力达不到 05KNm22 寸必须进行夯实并在基础混凝土中配筋本平台架安装落在混凝土楼面基础承载力满足 3、接料平台对应的毎层楼面处必须设置连墙杆连墙杆如采纳预埋插管埋深不得小于250mm。 4、接料平台接料层间距 00 用 50_00 木枋龙骨上满铺 5mm 九夹板或满铺 50mm 厚木脚手板脚手板应与架体绑扎牢固且靠近升降机侧高于靠迁建筑物侧 20-30mm 整个平台面应外高内低以免斗外滑 5、接料平台在架体两侧设置栏杆及挡脚板也可采纳阻然密目网封闭 1.8 米 6、除满足以上要求外接料平台架还应符合国家现行有关标准的规 四、搭设材料要求 1、接料平台架体、连墙杆及预埋插管均采纳 A48______mm 的钢管并应符合现行国家标准直缝电焊钢管 GBT3793 或低压流体输送用焊钢管 GBT3092 中规定的 3 号普通钢管其质量应符合国家标准碳结构钢 GBT700 中 Q235-A 级钢的规定。 2、接料平台架应采纳可锻铸铁制作的扣牛其材质应符合国家标钢管脚手架扣件GBT583 的规定 3、接料平台架九夹板或木脚手板应符合 JGJ30 中的材质要求。 五、施工要求 1、塔设要求相邻立杆的对接扣件不得在同一高度内其在高度方向错开的距离不得小于 500mm 寸接扣件开口应朝内。当平台架搭至连墙件旳构造点时应及时作连墙拉结。除立杆外其余杆件应采纳整根钢管搭设严渠寸接使用。 2 纵向水平杆设置在立杆内侧横向水平杆内端头距离墙面为 50mm。 3 纵向扫地杆应在距底座上方 200mn 的立杆上横向扫地杆应固定紧靠纵向扫地杆下方的立杆上。 4 扣件规格必须与钢管外径相符螺栓...
