施工现场临时用水方案

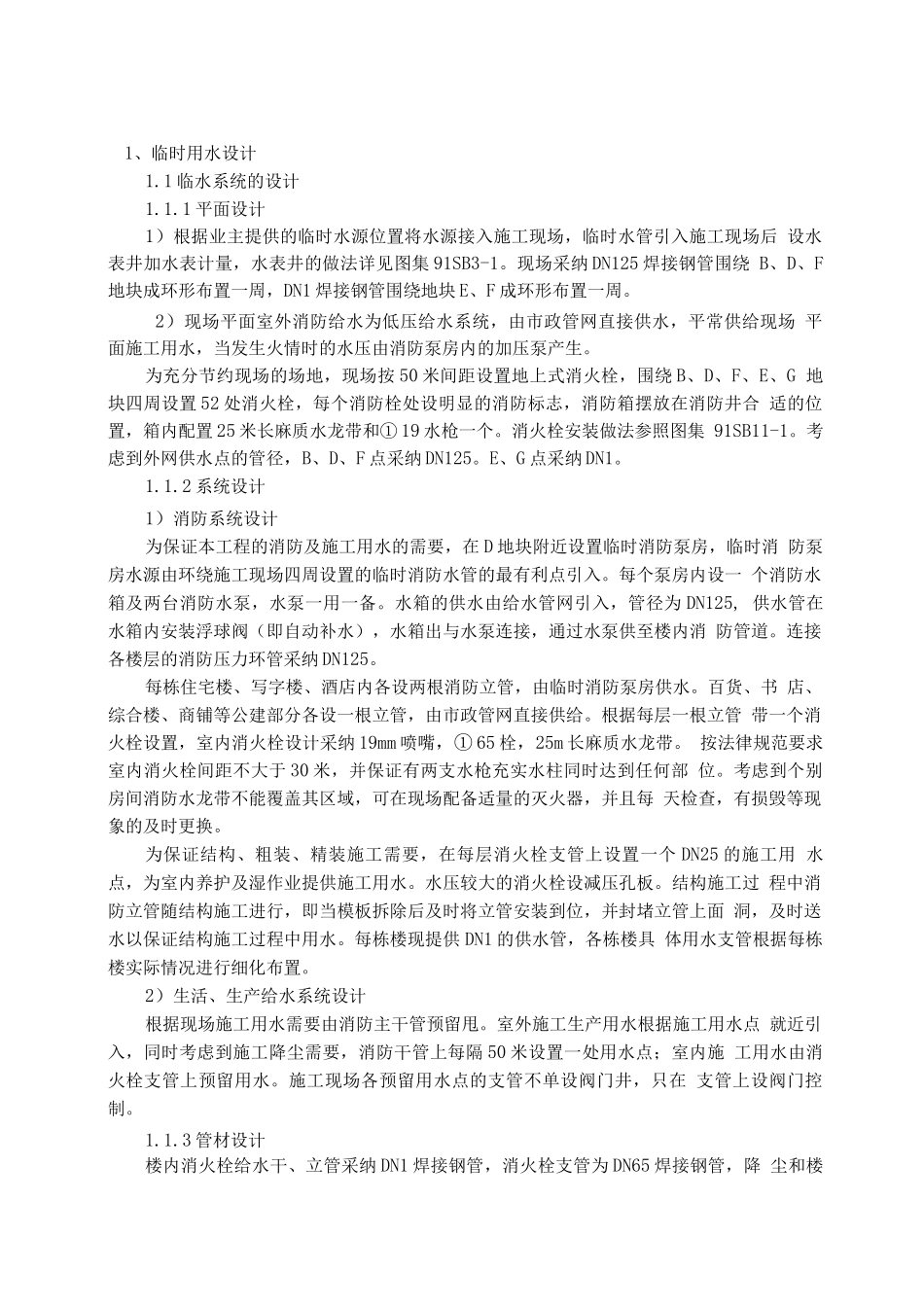

1、临时用水设计1.1 临水系统的设计1.1.1 平面设计1）根据业主提供的临时水源位置将水源接入施工现场，临时水管引入施工现场后 设水表井加水表计量，水表井的做法详见图集 91SB3-1。现场采纳 DN125 焊接钢管围绕 B、D、F地块成环形布置一周，DN1 焊接钢管围绕地块 E、F 成环形布置一周。2）现场平面室外消防给水为低压给水系统，由市政管网直接供水，平常供给现场 平面施工用水，当发生火情时的水压由消防泵房内的加压泵产生。为充分节约现场的场地，现场按 50 米间距设置地上式消火栓，围绕 B、D、F、E、G 地块四周设置 52 处消火栓，每个消防栓处设明显的消防标志，消防箱摆放在消防井合 适的位置，箱内配置 25 米长麻质水龙带和① 19 水枪一个。消火栓安装做法参照图集 91SB11-1。考虑到外网供水点的管径，B、D、F 点采纳 DN125。E、G 点采纳 DN1。1.1.2 系统设计1）消防系统设计为保证本工程的消防及施工用水的需要，在 D 地块附近设置临时消防泵房，临时消 防泵房水源由环绕施工现场四周设置的临时消防水管的最有利点引入。每个泵房内设一 个消防水箱及两台消防水泵，水泵一用一备。水箱的供水由给水管网引入，管径为 DN125, 供水管在水箱内安装浮球阀（即自动补水），水箱出与水泵连接，通过水泵供至楼内消 防管道。连接各楼层的消防压力环管采纳 DN125。每栋住宅楼、写字楼、酒店内各设两根消防立管，由临时消防泵房供水。百货、书 店、综合楼、商铺等公建部分各设一根立管，由市政管网直接供给。根据每层一根立管 带一个消火栓设置，室内消火栓设计采纳 19mm 喷嘴，① 65 栓，25m 长麻质水龙带。 按法律规范要求室内消火栓间距不大于 30 米，并保证有两支水枪充实水柱同时达到任何部 位。考虑到个别房间消防水龙带不能覆盖其区域，可在现场配备适量的灭火器，并且每 天检查，有损毁等现象的及时更换。为保证结构、粗装、精装施工需要，在每层消火栓支管上设置一个 DN25 的施工用 水点，为室内养护及湿作业提供施工用水。水压较大的消火栓设减压孔板。结构施工过 程中消防立管随结构施工进行，即当模板拆除后及时将立管安装到位，并封堵立管上面 洞，及时送水以保证结构施工过程中用水。每栋楼现提供 DN1 的供水管，各栋楼具 体用水支管根据每栋楼实际情况进行细化布置。2）生活、生产给水系统设计根据现场施工用水需要由消防主干管预留甩。室外施工生产用水根据施工用水点 就近...
