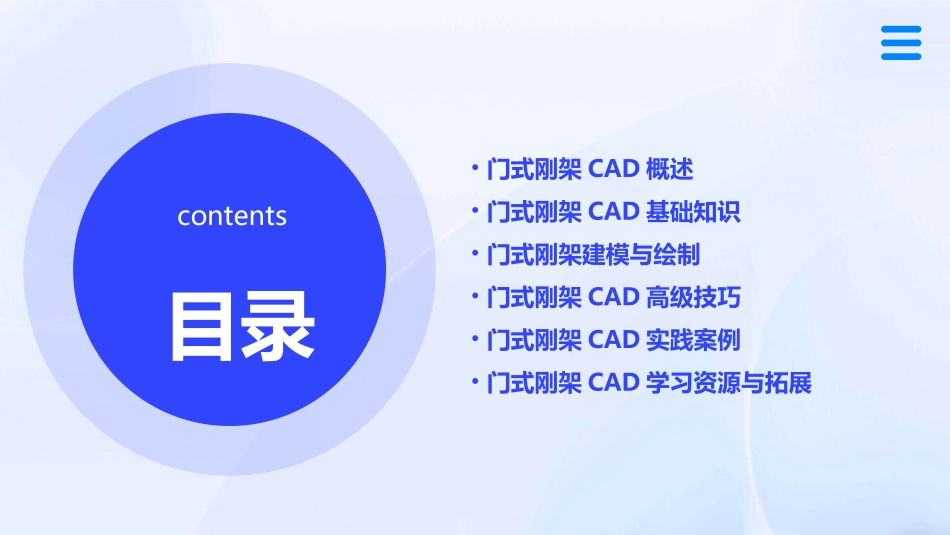

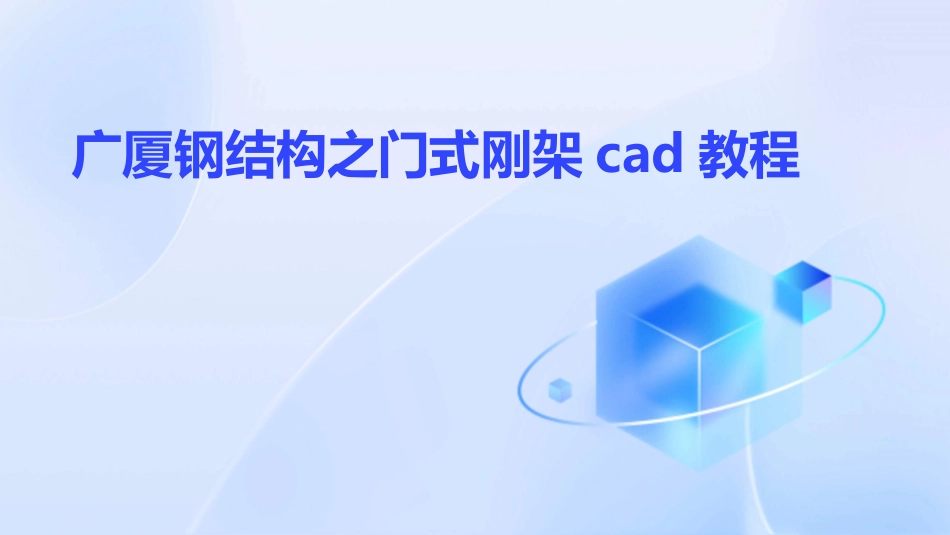

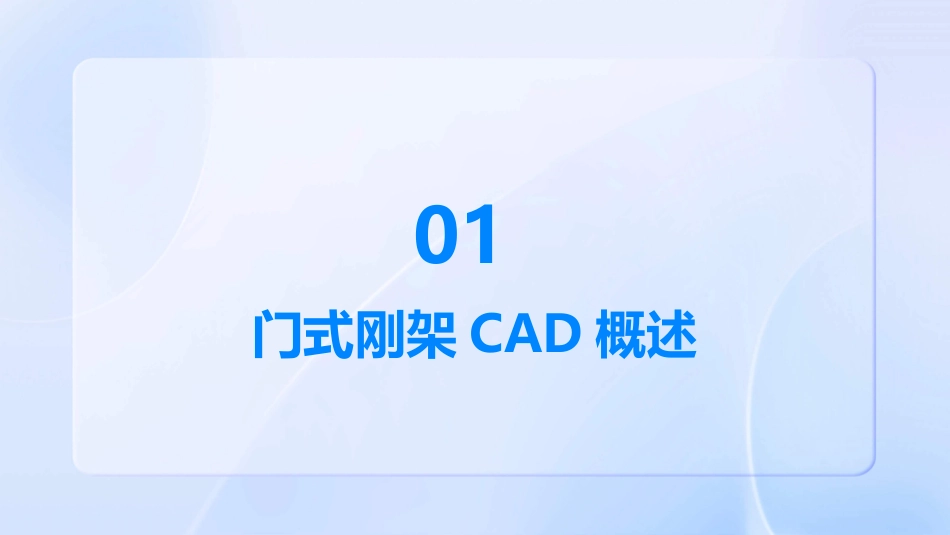

广厦钢结构之门式刚架cad教程目录contents•门式刚架CAD概述•门式刚架CAD基础知识•门式刚架建模与绘制•门式刚架CAD高级技巧•门式刚架CAD实践案例•门式刚架CAD学习资源与拓展门式刚架CAD概述01结构形式简单门式刚架结构主要由主梁、柱和支撑等构件组成,形式简洁,传力路径明确。刚度大、变形小门式刚架结构具有较大的刚度和较小的变形,能够满足建筑物的承载和稳定性要求。适用于大跨度建筑门式刚架结构适用于大跨度建筑,如厂房、仓库、展览馆等,能够实现较大的使用空间。门式刚架结构特点优化设计方案CAD技术可以对门式刚架进行结构分析和优化,帮助设计师找到更经济、更合理的设计方案。方便修改和调整CAD技术可以方便地对门式刚架模型进行修改和调整,满足设计师在不同阶段的需求。提高设计效率CAD技术能够快速生成门式刚架的三维模型,减少传统设计中的绘图和计算时间,提高设计效率。CAD在门式刚架设计中的应用学习目的与要求熟悉CAD技术在门式刚架设计中的应用;能够进行门式刚架的结构分析和优化;掌握门式刚架结构的基本概念和特点;能够使用CAD软件绘制门式刚架的三维模型;具备一定的创新能力和实践能力,能够独立完成门式刚架的设计任务。门式刚架CAD基础知识02CAD应用CAD技术已广泛应用于建筑、机械、电子、航天等领域,成为现代工业设计的重要工具。CAD优势提高设计效率、降低设计成本、方便修改和存储等。CAD定义计算机辅助设计(Computer-AidedDesign,CAD)是指利用计算机及其图形设备帮助设计人员进行设计工作。计算机辅助设计(CAD)简介硬件系统包括计算机主机、显示器、输入设备(如鼠标、键盘)和输出设备(如打印机)等。软件系统包括操作系统、CAD软件和应用软件等。其中,CAD软件是核心,提供绘图、编辑、渲染等功能。网络系统支持多人协同设计和数据共享,提高工作效率。CAD系统组成及功能030201编辑命令包括移动、旋转、缩放、镜像等图形变换命令,以及修剪、延伸、倒角等图形编辑命令。块与符号支持创建和插入块(一组图形的集合),以及使用标准符号库中的符号,提高绘图效率。图层与属性支持创建多个图层,设置不同颜色、线型和线宽等属性,方便管理和修改图形。绘图命令包括直线、圆、弧、多边形等基本图形绘制命令,以及文字、尺寸标注等辅助绘图命令。CAD绘图命令与编辑命令门式刚架建模与绘制03建立门式刚架模型根据设计要求和实际情况,选择合适的门式刚架结构形式(如单跨、多跨等),并确定其跨度、高度、柱距等关键尺寸。建立刚架柱和梁在CAD软件中,使用直线、多段线等命令绘制刚架柱和梁的中心线,然后根据截面尺寸绘制出柱和梁的截面形状。添加连接件和支撑根据设计要求,在刚架柱和梁的连接处添加连接件(如焊接、螺栓连接等),并根据需要添加支撑(如水平支撑、垂直支撑等)。确定门式刚架的结构形式和尺寸在CAD软件中,设置不同的图层和线型来表示不同的构件和细节,以便更好地组织图形和提高绘图效率。设置图层和线型使用直线、多段线等命令,根据刚架的结构形式和尺寸,绘制出门式刚架的平面轮廓。绘制刚架轮廓使用文字、标注等命令,添加必要的标注和说明,如构件编号、截面尺寸、材料类型等。添加标注和说明010203绘制门式刚架平面图确定立面图方向根据设计要求和实际情况,选择合适的立面图方向,以便更好地展示门式刚架的结构特点和细节。绘制立面轮廓使用直线、多段线等命令,根据刚架的结构形式和尺寸,绘制出门式刚架的立面轮廓。添加标注和说明使用文字、标注等命令,添加必要的标注和说明,如高度、坡度、构件连接方式等。绘制门式刚架立面图绘制门式刚架剖面图使用文字、标注等命令,添加必要的标注和说明,如截面尺寸、材料类型、连接方式等。同时,还可以使用填充、图案等命令来表示不同的材料和构造细节。添加标注和说明根据设计要求和实际情况,选择合适的剖面位置和方向,以便更好地展示门式刚架的内部结构和细节。确定剖面位置和方向使用直线、多段线等命令,根据刚架的结构形式和尺寸,绘制出门式刚架的剖面轮廓。注意要准确表示出各构件的截面形状和连接方式。绘制剖面轮廓门式刚架CAD高级技巧04参数化设...
