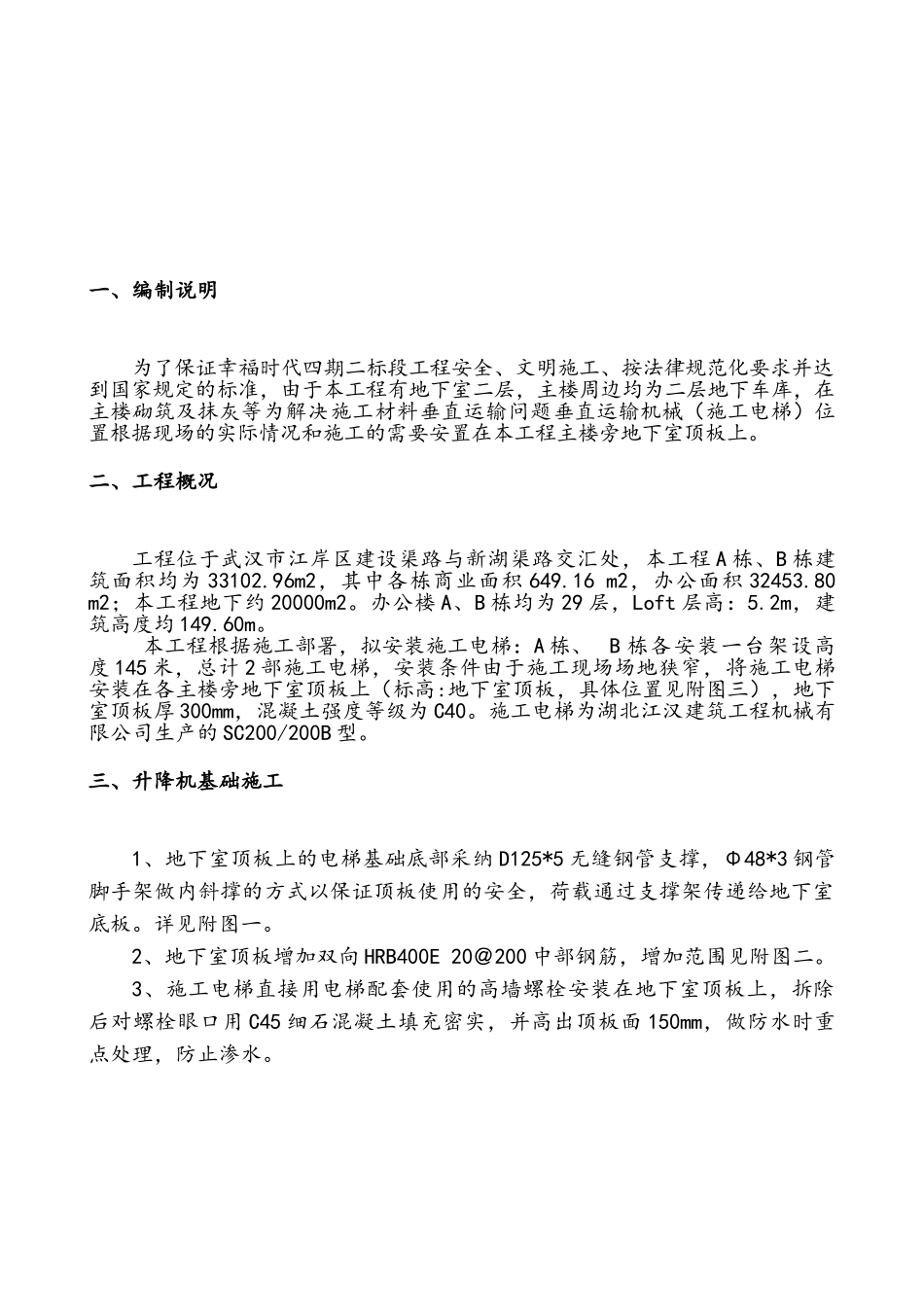

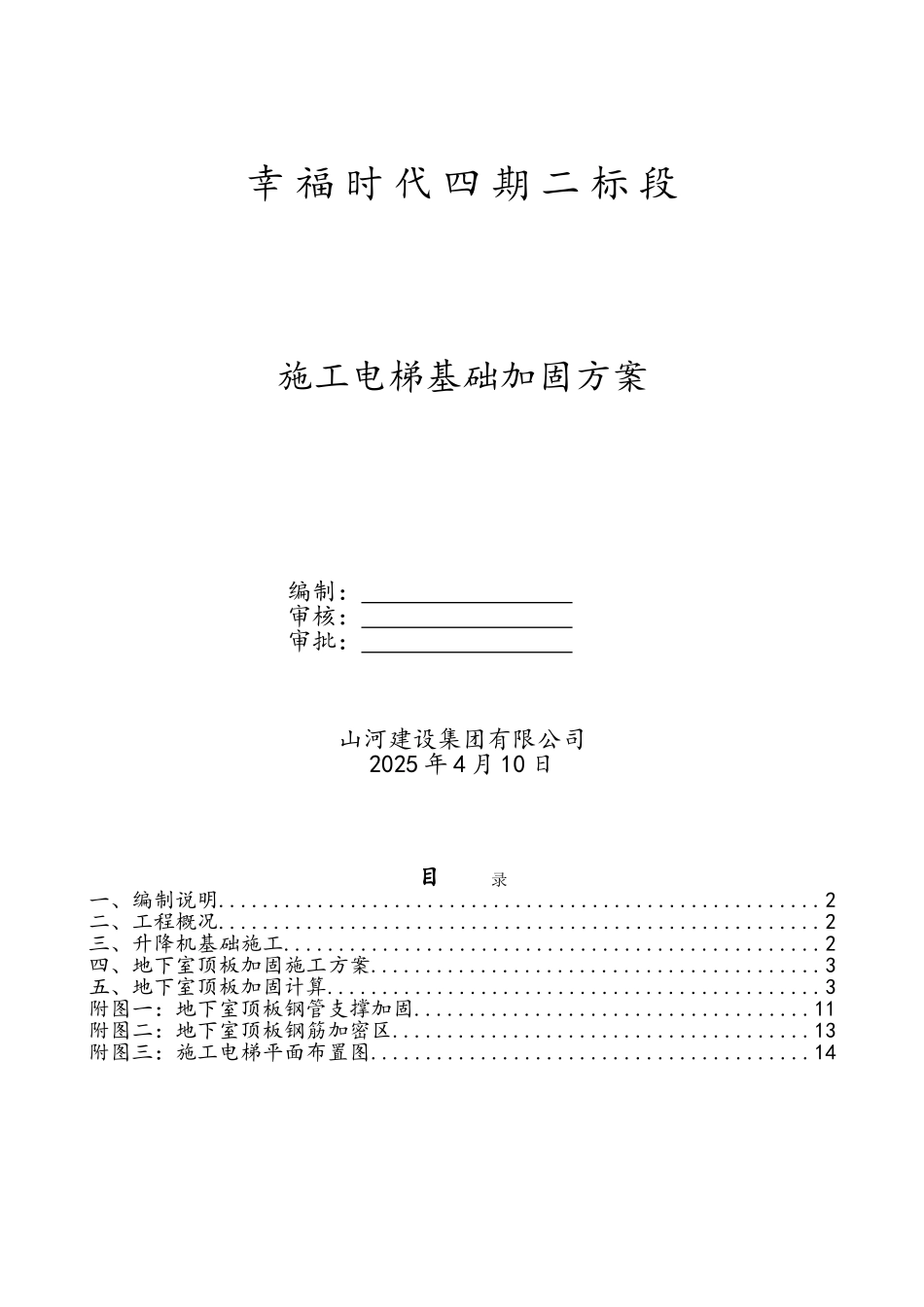

幸 福 时 代 四 期 二 标 段施工电梯基础加固方案 编制： 审核： 审批： 山河建设集团有限公司2025 年 4 月 10 日目 录一、编制说明.......................................................2二、工程概况.......................................................2三、升降机基础施工.................................................2四、地下室顶板加固施工方案.........................................3五、地下室顶板加固计算.............................................3附图一：地下室顶板钢管支撑加固....................................11附图二：地下室顶板钢筋加密区......................................13附图三：施工电梯平面布置图........................................14一、编制说明为了保证幸福时代四期二标段工程安全、文明施工、按法律规范化要求并达到国家规定的标准，由于本工程有地下室二层，主楼周边均为二层地下车库，在主楼砌筑及抹灰等为解决施工材料垂直运输问题垂直运输机械（施工电梯）位置根据现场的实际情况和施工的需要安置在本工程主楼旁地下室顶板上。二、工程概况工程位于武汉市江岸区建设渠路与新湖渠路交汇处，本工程 A 栋、B 栋建筑面积均为 33102.96m2，其中各栋商业面积 649.16 m2，办公面积 32453.80 m2；本工程地下约 20000m2。办公楼 A、B 栋均为 29 层，Loft 层高：5.2m，建筑高度均 149.60m。本工程根据施工部署，拟安装施工电梯：A 栋、 B 栋各安装一台架设高度 145 米，总计 2 部施工电梯，安装条件由于施工现场场地狭窄，将施工电梯安装在各主楼旁地下室顶板上（标高:地下室顶板，具体位置见附图三），地下室顶板厚 300mm，混凝土强度等级为 C40。施工电梯为湖北江汉建筑工程机械有限公司生产的 SC200/200B 型。三、升降机基础施工1、地下室顶板上的电梯基础底部采纳 D125*5 无缝钢管支撑，Φ48*3 钢管脚手架做内斜撑的方式以保证顶板使用的安全，荷载通过支撑架传递给地下室底板。详见附图一。2、地下室顶板增加双向 HRB400E 20＠200 中部钢筋，增加范围见附图二。3、施工电梯直接用电梯配套使用的高墙螺栓安装在地下室顶板上，拆除后对螺栓眼口用 C45 细石混凝土填充密实，并高出顶板面 150mm，做防水时重点处理，防止渗水。四、地下室顶板加固施工方案为保证施工升降机正常运行及楼面安全，拟采纳如下加固方案：在地下...
