施工电梯安装方案VIP专享

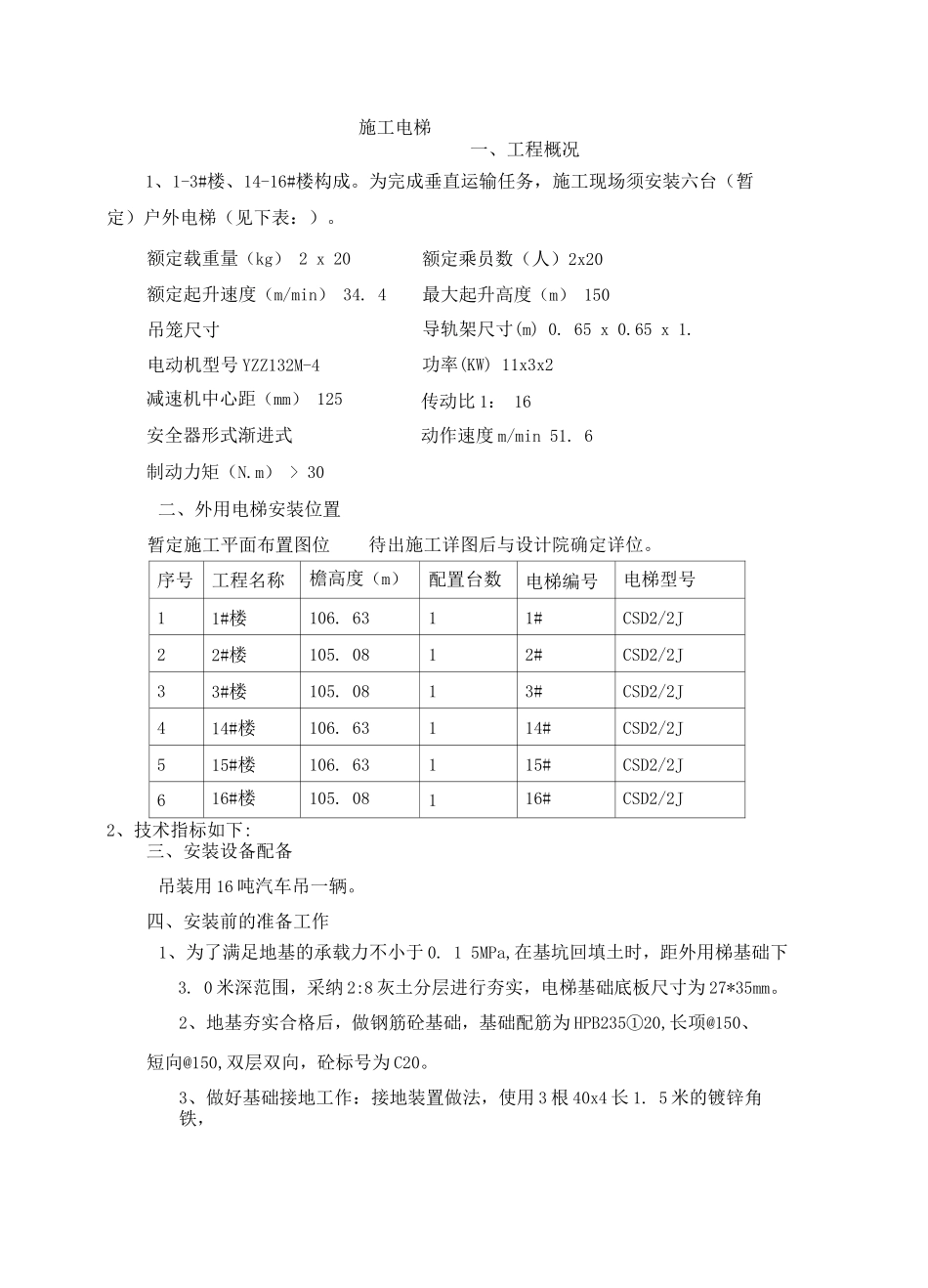

一、工程概况1、1-3#楼、14-16#楼构成。为完成垂直运输任务，施工现场须安装六台（暂定）户外电梯（见下表：）。序号工程名称檐高度（m）配置台数电梯编号电梯型号11#楼106. 6311#CSD2/2J22#楼105. 0812#CSD2/2J33#楼105. 0813#CSD2/2J414#楼106. 63114#CSD2/2J515#楼106. 63115#CSD2/2J616#楼105. 08116#CSD2/2J2、技术指标如下:三、安装设备配备吊装用 16 吨汽车吊一辆。四、安装前的准备工作1、为了满足地基的承载力不小于 0. 1 5MPa,在基坑回填土时，距外用梯基础下3. 0 米深范围，采纳 2:8 灰土分层进行夯实，电梯基础底板尺寸为 27*35mm。2、地基夯实合格后，做钢筋砼基础，基础配筋为 HPB235①20,长项@150、短向@150,双层双向，砼标号为 C20。3、做好基础接地工作：接地装置做法，使用 3 根 40x4 长 1. 5 米的镀锌角铁，额定载重量（kg） 2 x 20施工电梯额定乘员数（人）2x20额定起升速度（m/min） 34. 4最大起升高度（m） 150吊笼尺寸导轨架尺寸(m) 0. 65 x 0.65 x 1. 508电动机型号 YZZ132M-4功率(KW) 11x3x2减速机中心距（mm） 125安全器形式渐进式制动力矩（N.m） > 30传动比 1： 16动作速度 m/min 51. 6二、外用电梯安装位置暂定施工平面布置图位置，待出施工详图后与设计院确定详位。间隔 2. 5 米，组成三角形打入地下，用一 40x4 扁铁与基座可靠连接，检测接地电阻应＜4QO4、应熟读本机使用说明书中有关内容。选择适当的安全位置保证升降机能最大限度的发挥运送能力又满足现场的具体情况。五、安装要求1、参加安装的人员必须熟悉升降机的技术性能及了解结构特点，并有熟练的操作技术和排除故障的能力。2、安装过程中，必须由专人负责统一指挥，安装工作范围内施工场地其他施工人员不得进入施工现场，在安装范围内作好警示标志，并派专人负责监护。安装人员需身体健康，无高血压、心脏病等疾病，且具有一定的文化程度。安装人员必须配戴必要的安全保护设备，如安全帽、安全带等，严禁酒后安装及操作。3、每个吊笼顶平台作业人数不得超过 2 人，所配备工具的总重量不得超过650kg。4、吊杆额定起重量为 180kg,不允许超载。5、用 16t 汽车吊吊装围栏基础底架，再安装门框、围栏。基架安装时应用水准仪找正，用钢垫片插入基础底架和基础之间，钢垫片一定要垫实，使基架水平。6、安装导轨架：导轨架的安装利用吊笼顶吊杆，把标准节吊起就位固定，随着导轨架的升高，应按要求每...
