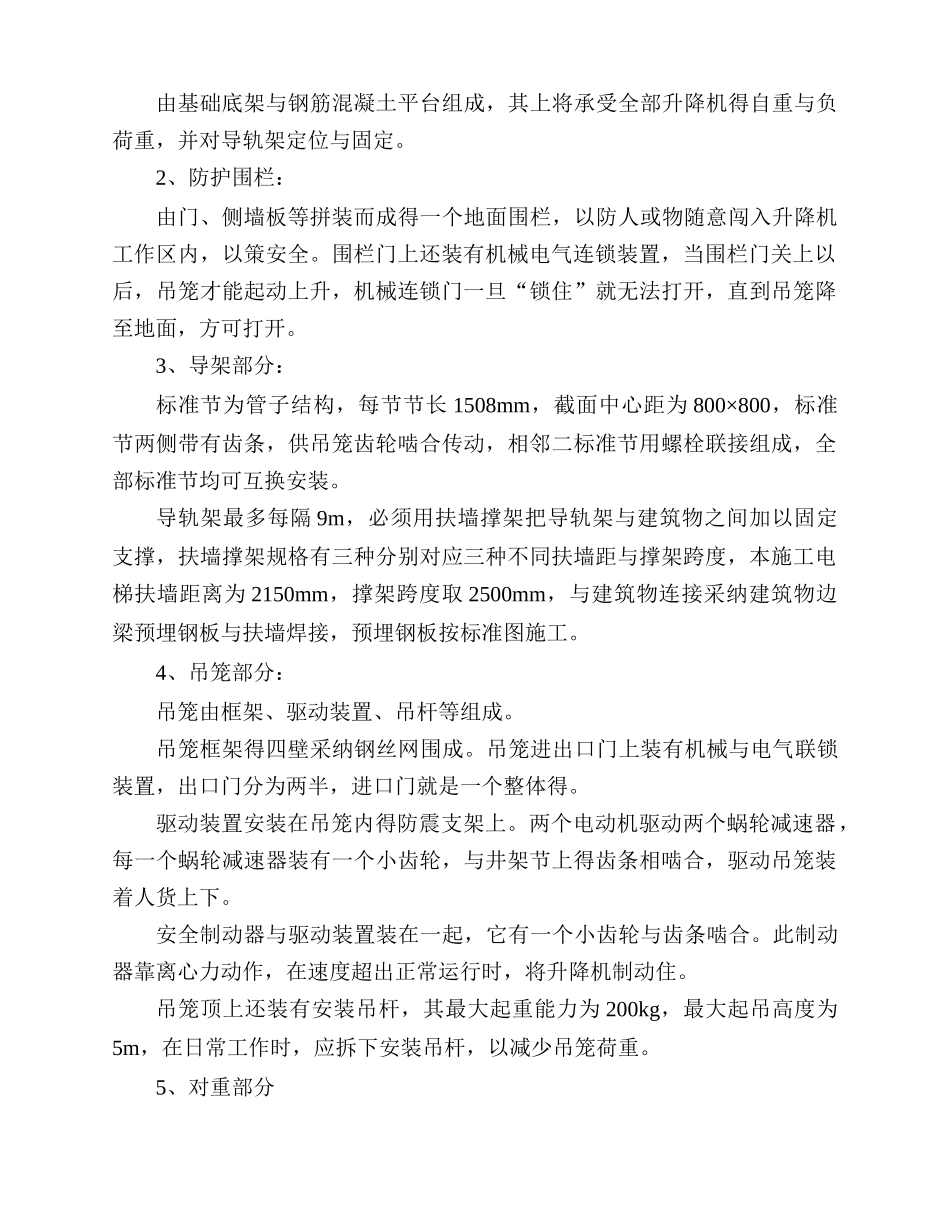

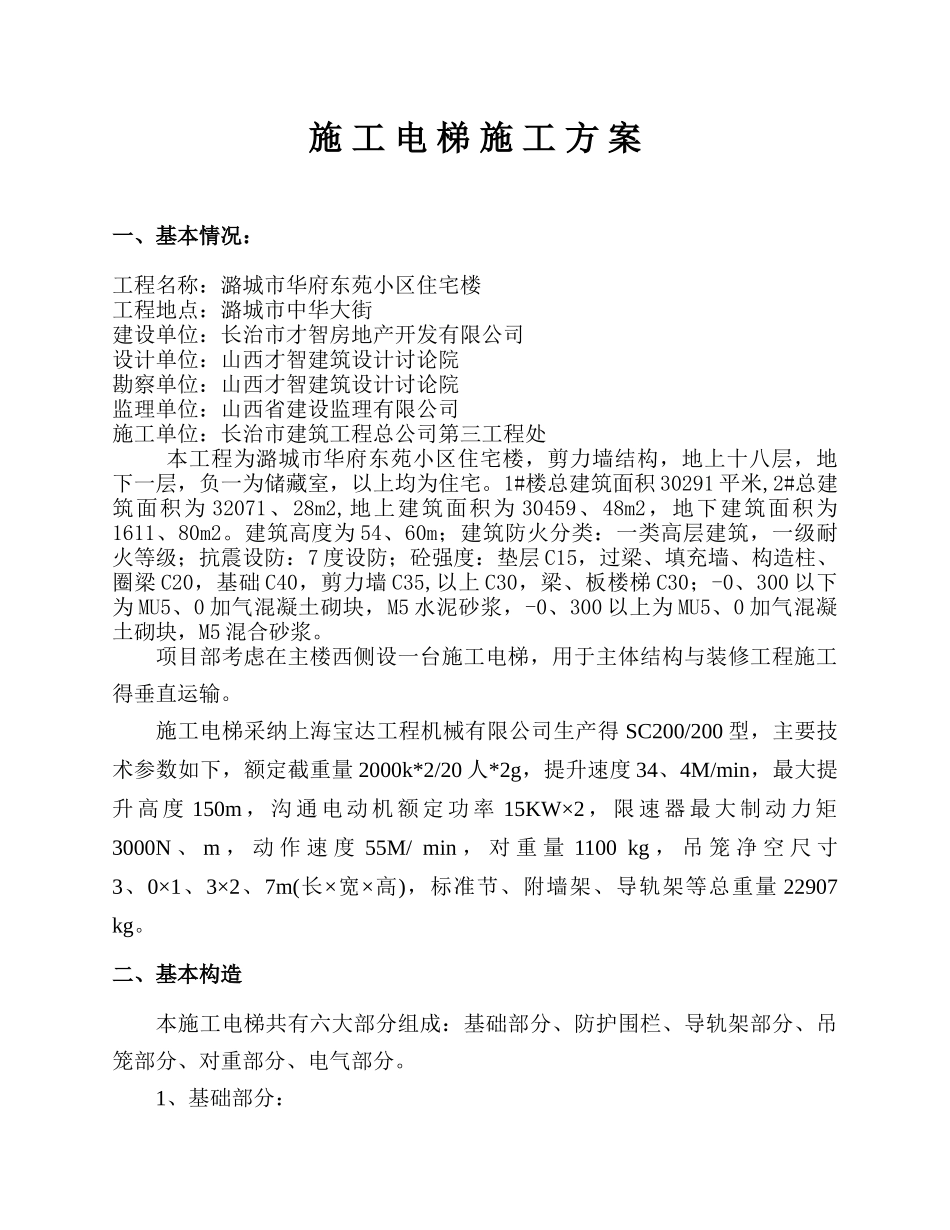

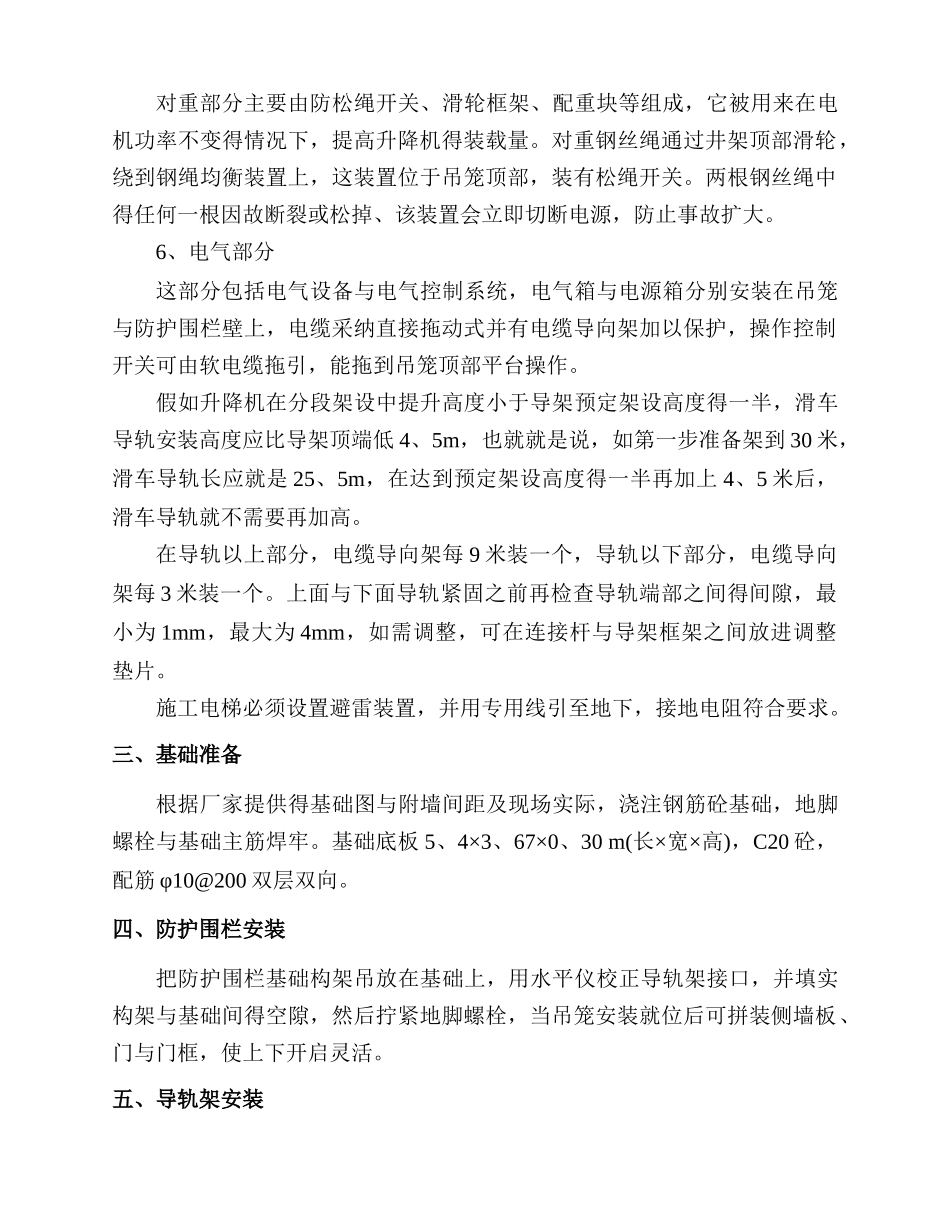

施 工 电 梯 施 工 方 案一、基本情况：工程名称：潞城市华府东苑小区住宅楼工程地点：潞城市中华大街建设单位：长治市才智房地产开发有限公司设计单位：山西才智建筑设计讨论院勘察单位：山西才智建筑设计讨论院监理单位：山西省建设监理有限公司施工单位：长治市建筑工程总公司第三工程处本工程为潞城市华府东苑小区住宅楼，剪力墙结构，地上十八层，地下一层，负一为储藏室，以上均为住宅。1#楼总建筑面积 30291 平米,2#总建筑面积为 32071、28m2,地上建筑面积为 30459、48m2，地下建筑面积为1611、80m2。建筑高度为 54、60m；建筑防火分类：一类高层建筑，一级耐火等级；抗震设防：7 度设防；砼强度：垫层 C15，过梁、填充墙、构造柱、圈梁 C20，基础 C40，剪力墙 C35,以上 C30，梁、板楼梯 C30；-0、300 以下为 MU5、0 加气混凝土砌块，M5 水泥砂浆，-0、300 以上为 MU5、0 加气混凝土砌块，M5 混合砂浆。项目部考虑在主楼西侧设一台施工电梯，用于主体结构与装修工程施工得垂直运输。施工电梯采纳上海宝达工程机械有限公司生产得 SC200/200 型，主要技术参数如下，额定截重量 2000k*2/20 人*2g，提升速度 34、4M/min，最大提升 高 度 150m ， 沟 通 电 动 机 额 定 功 率 15KW×2 ， 限 速 器 最 大 制 动 力 矩3000N 、 m ， 动 作 速 度 55M/ min ， 对 重 量 1100 kg ， 吊 笼 净 空 尺 寸3、0×1、3×2、7m(长×宽×高)，标准节、附墙架、导轨架等总重量 22907 kg。二、基本构造本施工电梯共有六大部分组成：基础部分、防护围栏、导轨架部分、吊笼部分、对重部分、电气部分。1、基础部分：由基础底架与钢筋混凝土平台组成，其上将承受全部升降机得自重与负荷重，并对导轨架定位与固定。2、防护围栏：由门、侧墙板等拼装而成得一个地面围栏，以防人或物随意闯入升降机工作区内，以策安全。围栏门上还装有机械电气连锁装置，当围栏门关上以后，吊笼才能起动上升，机械连锁门一旦“锁住”就无法打开，直到吊笼降至地面，方可打开。3、导架部分：标准节为管子结构，每节节长 1508mm，截面中心距为 800×800，标准节两侧带有齿条，供吊笼齿轮啮合传动，相邻二标准节用螺栓联接组成，全部标准节均可互换安装。导轨架最多每隔 9m，必须用扶墙撑架把导轨架与建筑物之间加以固定支撑，扶墙撑架规格有三种分别对应三种不同扶墙距与撑架跨度，本施工电梯扶墙距...
