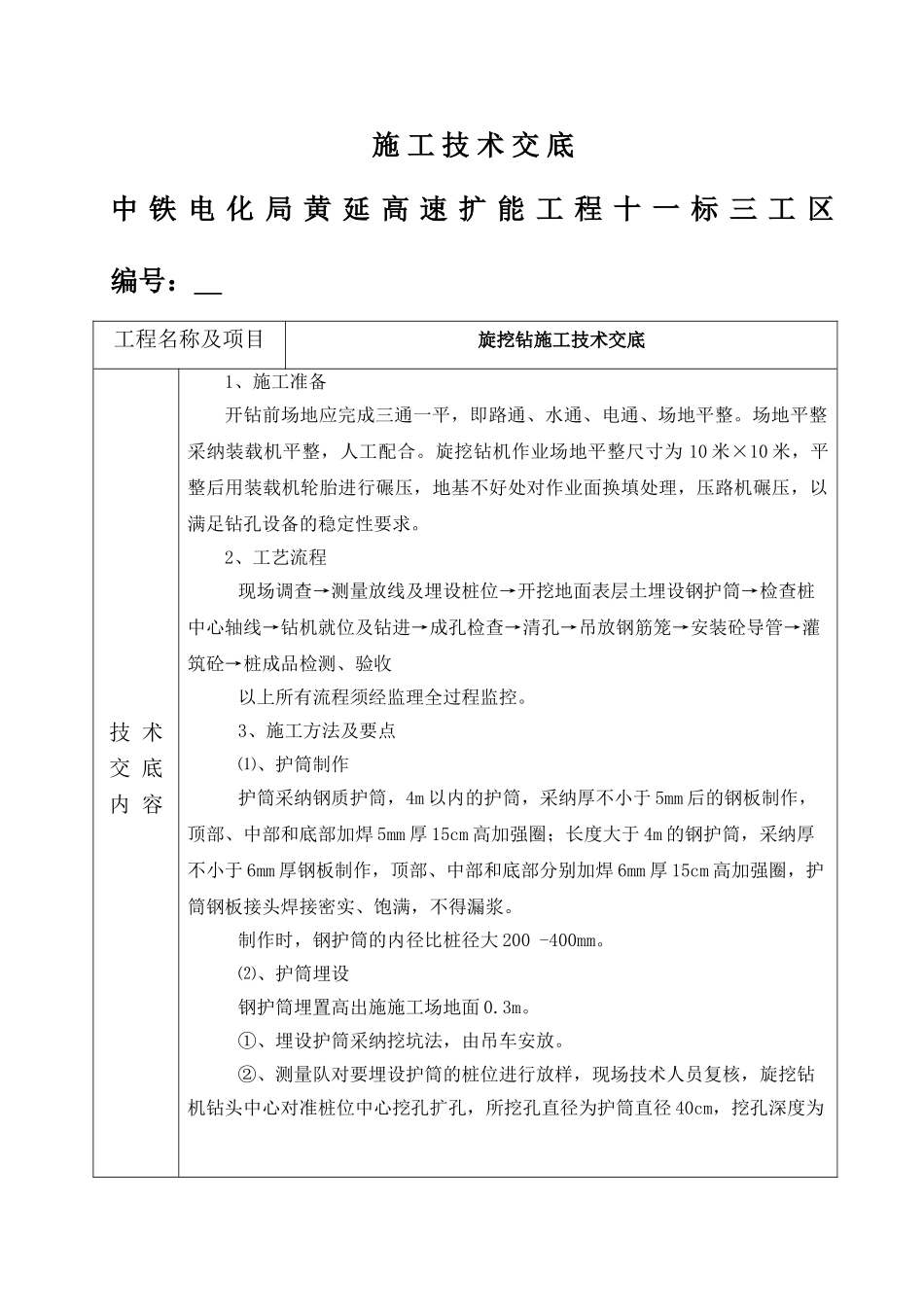

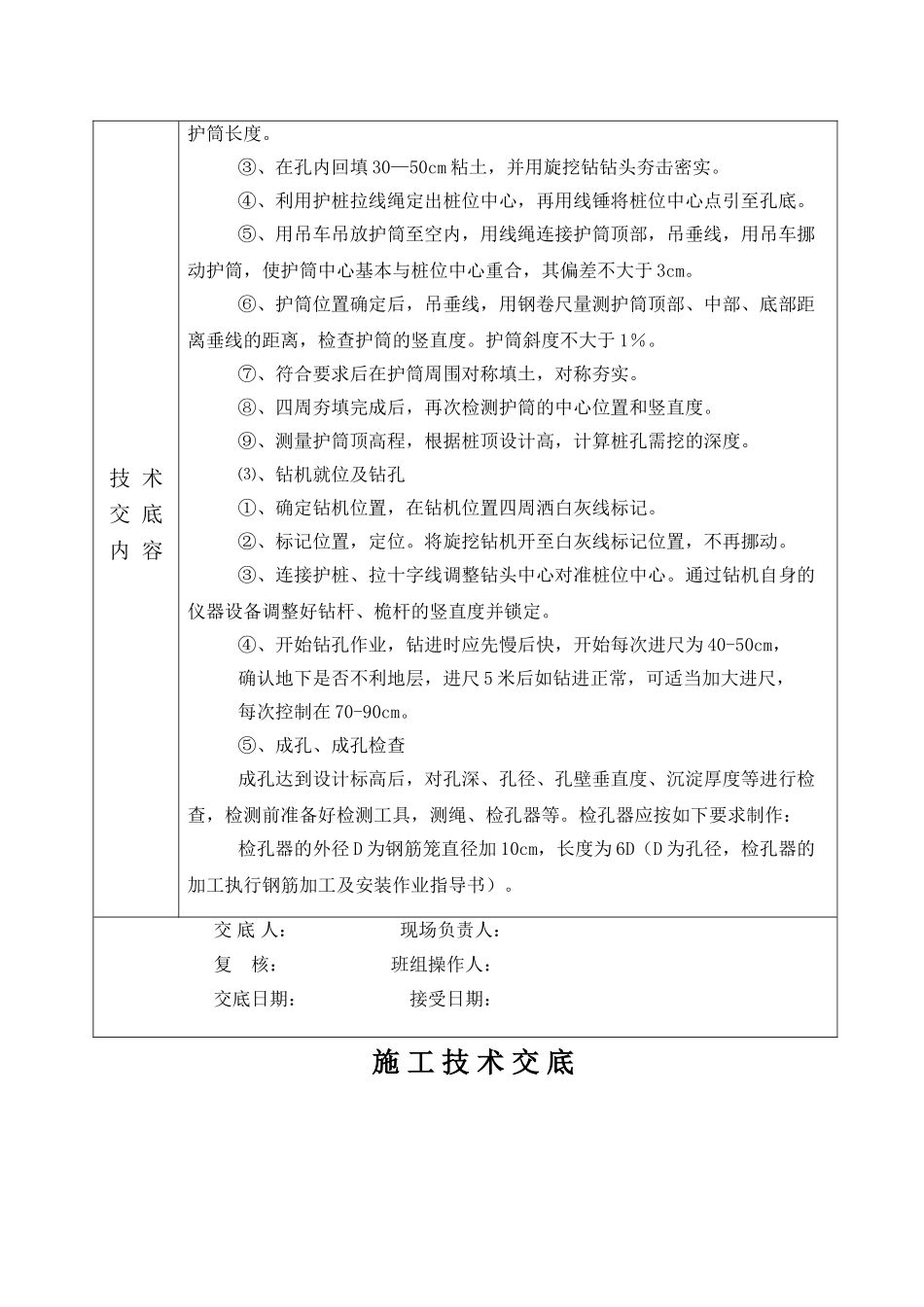

施 工 技 术 交 底 中 铁 电 化 局 黄 延 高 速 扩 能 工 程 十 一 标 三 工 区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容1、施工准备开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采纳装载机平整，人工配合。旋挖钻机作业场地平整尺寸为 10 米×10 米，平整后用装载机轮胎进行碾压，地基不好处对作业面换填处理，压路机碾压，以满足钻孔设备的稳定性要求。2、工艺流程现场调查→测量放线及埋设桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑砼→桩成品检测、验收以上所有流程须经监理全过程监控。3、施工方法及要点⑴、护筒制作护筒采纳钢质护筒，4m 以内的护筒，采纳厚不小于 5mm 后的钢板制作，顶部、中部和底部加焊 5mm 厚 15cm 高加强圈；长度大于 4m 的钢护筒，采纳厚不小于 6mm 厚钢板制作，顶部、中部和底部分别加焊 6mm 厚 15cm 高加强圈，护筒钢板接头焊接密实、饱满，不得漏浆。制作时，钢护筒的内径比桩径大 200 -400mm。⑵、护筒埋设钢护筒埋置高出施施工场地面 0.3m。①、埋设护筒采纳挖坑法，由吊车安放。②、测量队对要埋设护筒的桩位进行放样，现场技术人员复核，旋挖钻机钻头中心对准桩位中心挖孔扩孔，所挖孔直径为护筒直径 40cm，挖孔深度为交 底 人： 现场负责人： 复 核： 班组操作人： 交底日期： 接受日期： 施 工 技 术 交 底 中 铁 电 化 局 黄 延 高 速 扩 能 工 程 十 一 标 三 工 区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容护筒长度。③、在孔内回填 30—50cm 粘土，并用旋挖钻钻头夯击密实。④、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。⑤、用吊车吊放护筒至空内，用线绳连接护筒顶部，吊垂线，用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于 3cm。⑥、护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离垂线的距离，检查护筒的竖直度。护筒斜度不大于 1％。⑦、符合要求后在护筒周围对称填土，对称夯实。⑧、四周夯填完成后，再次检测护筒的中心位置和竖直度。⑨、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。⑶、钻机就位及钻孔①、确定钻机位置，在钻机位置四周洒白灰线标记。②、标记位置，定位。将旋挖钻机开至白灰...
