无管网气体灭火使用说明书

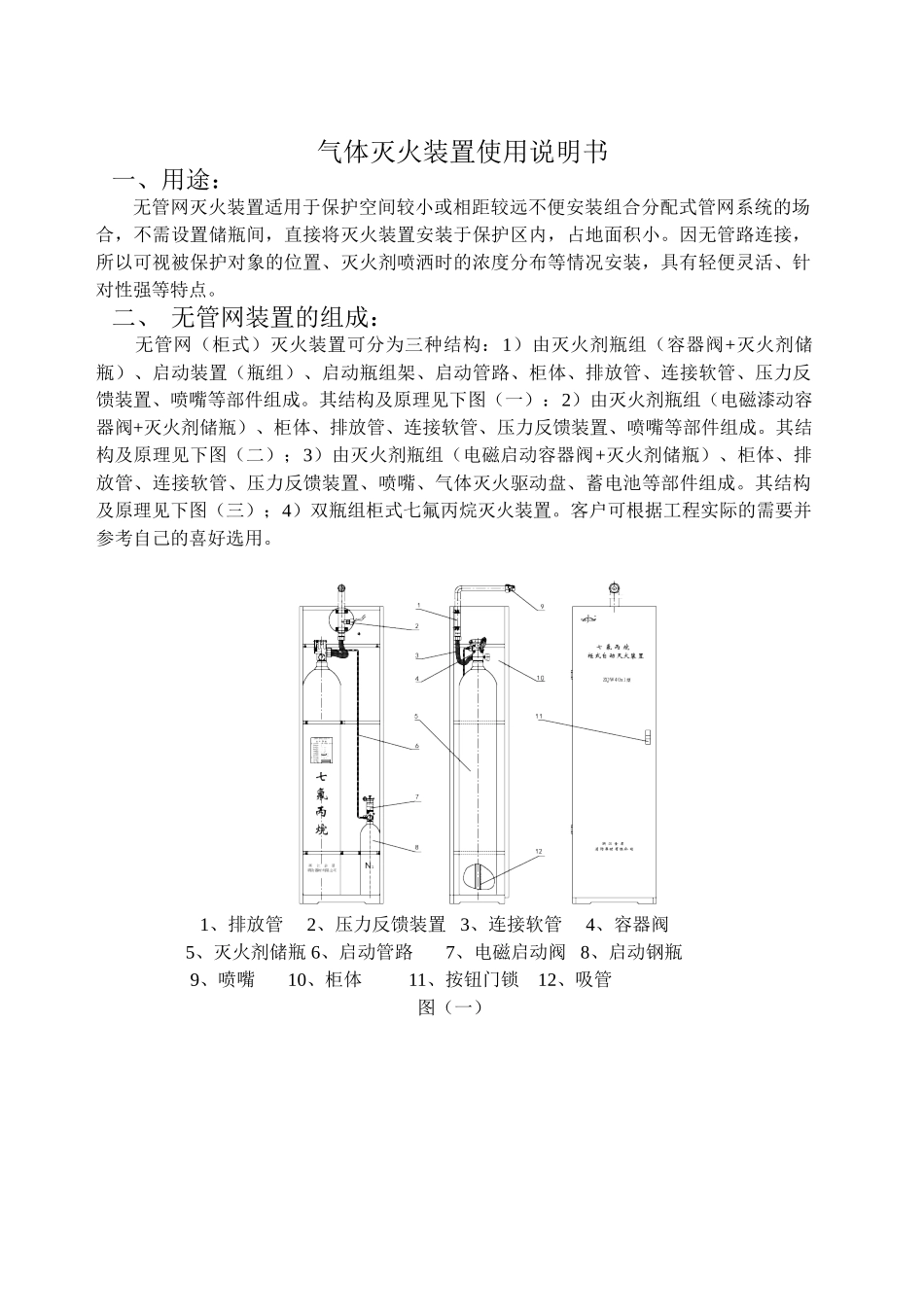

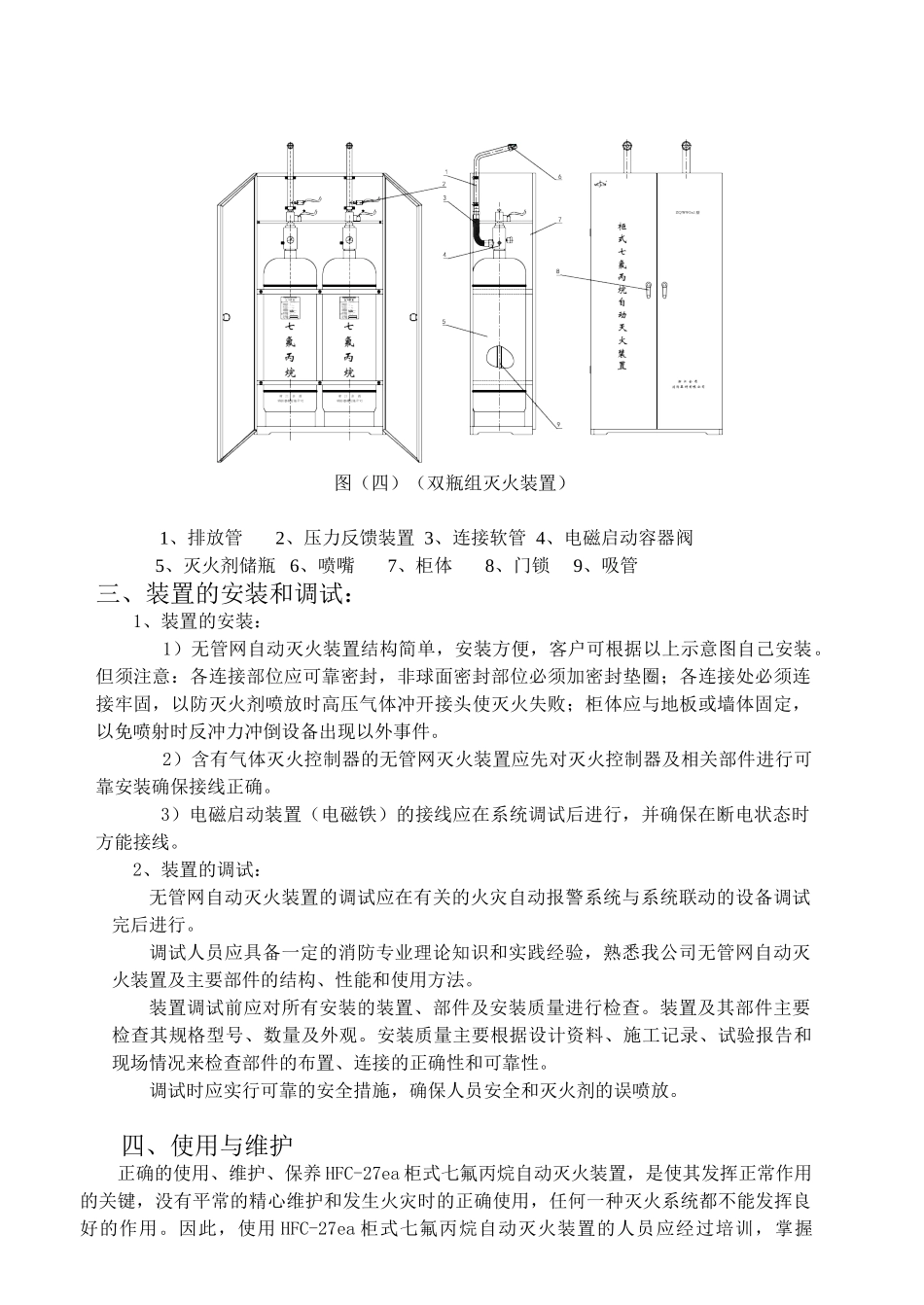

气体灭火装置使用说明书一、用途：无管网灭火装置适用于保护空间较小或相距较远不便安装组合分配式管网系统的场合，不需设置储瓶间，直接将灭火装置安装于保护区内，占地面积小。因无管路连接，所以可视被保护对象的位置、灭火剂喷洒时的浓度分布等情况安装，具有轻便灵活、针对性强等特点。二、 无管网装置的组成：无管网（柜式）灭火装置可分为三种结构：1）由灭火剂瓶组（容器阀+灭火剂储瓶）、启动装置（瓶组）、启动瓶组架、启动管路、柜体、排放管、连接软管、压力反馈装置、喷嘴等部件组成。其结构及原理见下图（一）：2）由灭火剂瓶组（电磁漆动容器阀+灭火剂储瓶）、柜体、排放管、连接软管、压力反馈装置、喷嘴等部件组成。其结构及原理见下图（二）；3）由灭火剂瓶组（电磁启动容器阀+灭火剂储瓶）、柜体、排放管、连接软管、压力反馈装置、喷嘴、气体灭火驱动盘、蓄电池等部件组成。其结构及原理见下图（三）；4）双瓶组柜式七氟丙烷灭火装置。客户可根据工程实际的需要并参考自己的喜好选用。1、排放管 2、压力反馈装置 3、连接软管 4、容器阀 5、灭火剂储瓶 6、启动管路 7、电磁启动阀 8、启动钢瓶 9、喷嘴 10、柜体 11、按钮门锁 12、吸管图（一）1、排放管 2、压力反馈装置 3、连接软管 4、电磁启动容器阀 5、灭火剂储瓶 6、喷嘴 7、柜体 8、门锁 9、吸管图（二）1、排放管 2、压力反馈装置 3、连接软管 4、电磁启动容器阀 5、DC24V 电源 6、气体灭火控制盘 7、七氟丙烷储瓶 8、喷嘴 9、柜体 10、门锁 11、吸管图（三）（带气体灭火控制装置）图（四）（双瓶组灭火装置）1、排放管 2、压力反馈装置 3、连接软管 4、电磁启动容器阀5、灭火剂储瓶 6、喷嘴 7、柜体 8、门锁 9、吸管三、装置的安装和调试： 1、装置的安装： 1）无管网自动灭火装置结构简单，安装方便，客户可根据以上示意图自己安装。但须注意：各连接部位应可靠密封，非球面密封部位必须加密封垫圈；各连接处必须连接牢固，以防灭火剂喷放时高压气体冲开接头使灭火失败；柜体应与地板或墙体固定，以免喷射时反冲力冲倒设备出现以外事件。 2）含有气体灭火控制器的无管网灭火装置应先对灭火控制器及相关部件进行可靠安装确保接线正确。3）电磁启动装置（电磁铁）的接线应在系统调试后进行，并确保在断电状态时方能接线。 2、装置的调试：无管网自动灭火装置的调试应在有关的火灾自动报警系统与系统联动的设备调试完后进行。...
