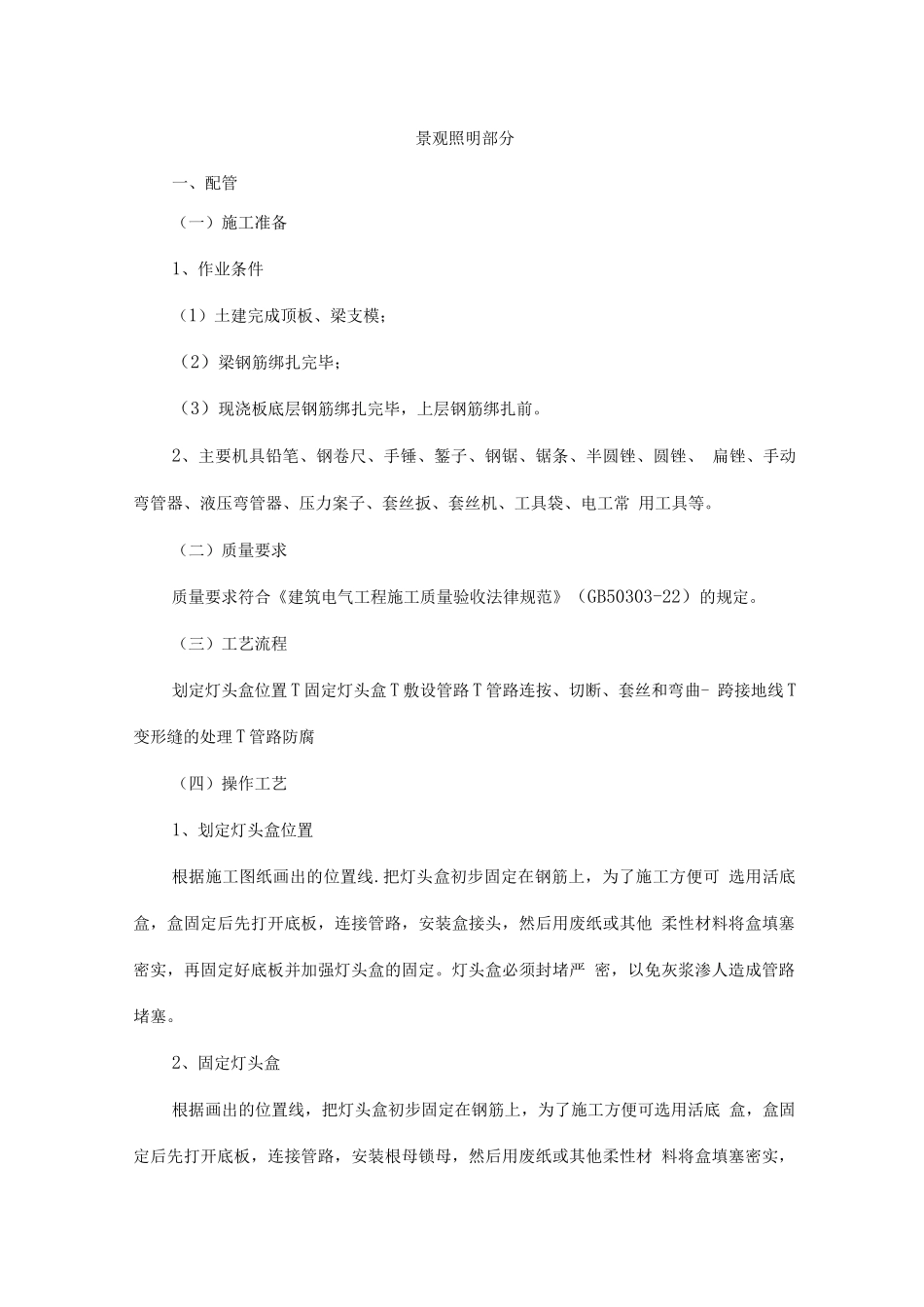

景观照明部分一、配管（一）施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、 扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常 用工具等。（二）质量要求质量要求符合《建筑电气工程施工质量验收法律规范》（GB50303-22）的规定。（三）工艺流程划定灯头盒位置 T 固定灯头盒 T 敷设管路 T 管路连按、切断、套丝和弯曲- 跨接地线 T变形缝的处理 T 管路防腐（四）操作工艺1、划定灯头盒位置根据施工图纸画出的位置线.把灯头盒初步固定在钢筋上，为了施工方便可 选用活底盒，盒固定后先打开底板，连接管路，安装盒接头，然后用废纸或其他 柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。灯头盒必须封堵严 密，以免灰浆渗人造成管路堵塞。2、固定灯头盒根据画出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底 盒，盒固定后先打开底板，连接管路，安装根母锁母，然后用废纸或其他柔性材 料将盒填塞密实，再固定好底板并加强灯头盒的固定。为了避兔扰动钢筋的位置， 采纳高为 9Omm 的灯头盒，钢管直接进盒，不必做灯叉弯。灯头盒必须封堵严 密，以兔灰浆渗入造成管路堵塞。3、敷设管路管路必须敷设在上下层钢筋之间，与钢筋绑扎固定。根据去向的不同，可以 分为三种情况，第一种是从楼面内向上层引出的管路，第二种是从顶板向下引的 管路，如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路。（1）对第一种和第三种情况基本与 PVC 管做法相同。（2）对第二种情况由于钢管不容易弯曲，只能提前测定好位置，在模板上 用开孔器钻孔，将弯管插入模板下。4、管路连接包括管路与管路的连接和管路与盒的连接两种情况：（1）管路与管路的连接：现浇顶板内暗敷设的管路采纳套管焊接的方法连 接，为了保证连接质量，一般需要特别加工定做套管，要求套管的内径比所连 接的钢管外径大2mm，套管的长度为所连接的钢管外径的 2.2 倍。连接时首先把 钢管的一端插入套管的l/2 处，电焊点焊固定后插入另一端，然后焊接，要求焊 接牢固、严密，不得有夹渣、咬肉等。（2）管路与盒的连接：首先根据灯头盒位置，截取适当长度的钢管，管的 一端应提前套好丝扣，丝扣的长度在 15mm 左右，上好锁母后用锁母与灯头盒 固定。为防止底...
