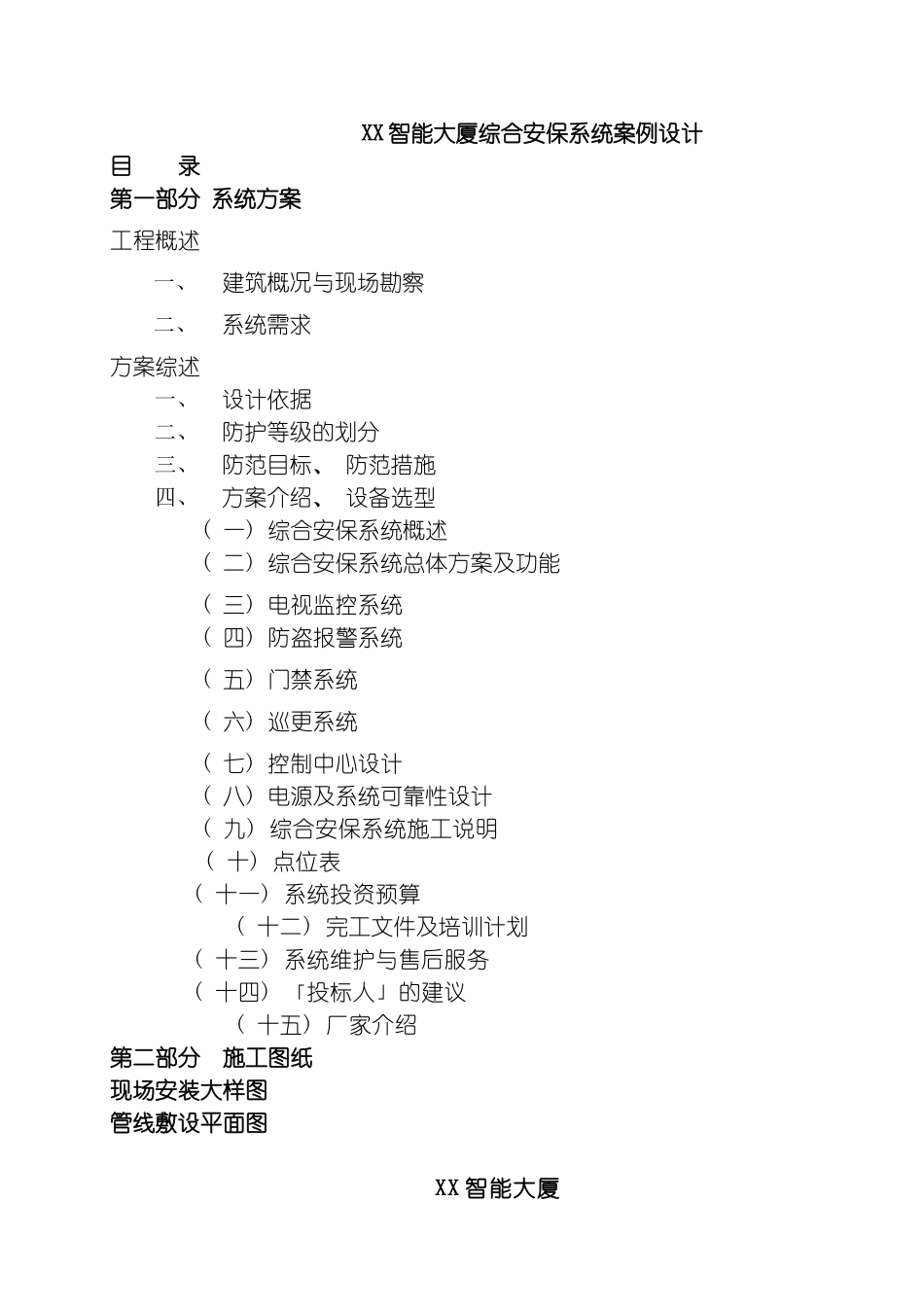

智能大厦综合安保系统技术方案工程投标型XX 智能大厦综合安保系统案例设计目 录第一部分 系统方案工程概述一、建筑概况与现场勘察二、系统需求方案综述一、设计依据二、防护等级的划分三、防范目标、 防范措施四、方案介绍、 设备选型 ( 一) 综合安保系统概述 ( 二) 综合安保系统总体方案及功能 ( 三) 电视监控系统 ( 四) 防盗报警系统 ( 五) 门禁系统 ( 六) 巡更系统 ( 七) 控制中心设计 ( 八) 电源及系统可靠性设计 ( 九) 综合安保系统施工说明 ( 十) 点位表 ( 十一) 系统投资预算 ( 十二) 完工文件及培训计划 ( 十三) 系统维护与售后服务 ( 十四) 「投标人」的建议 ( 十五) 厂家介绍第二部分 施工图纸现场安装大样图管线敷设平面图 XX 智能大厦综合安保系统设计方案工程概述一、 建筑概况与现场勘察 XX 智能大厦位于某市商业区黄金地段, 共三十层, 建筑面积 30,000 平方米.地下一层为设备用房及可容纳 150 辆车的停车库, 首三层用于营业, 其余用于办公自用和出租。整个系统要达到全面兼顾、 重点防范的作用。安保系统的控制控制中心设置在一层消防/安保室中。二、 系统需求门禁点设置: 在进入楼层或办公区的主要通道口设置门禁点, 采纳感应式读卡器, 刷卡进入。所有读卡要有记录, 可进行卡的授权、 挂失、 删除操作, 当使用挂失卡或非法闯入等报警事件发生时, 可联动摄像机和监视器对门禁点进行监视。其中有五层楼在每层的 A、 B 区主出入口各设置两个门禁点, 其它十层楼每层各设置四个门禁点, 共 50 个门禁点。监控点设置: 在各营业场所、 电梯间、 停车场及部分办公室、 通道、 机房、 财务室设置监控点。在首三层营业厅内, 使用 12 台高速球形摄像机, 大厦大门口使用 1 台高速室外型黑白/彩色自动转换球形摄像机(兼顾临时停车场), 地下一层车库另设 1 台高速球形摄像机 ,以实现上述场所的大范围扫描式监控; 电梯间、 各楼层重要办公室及通道共需 92 台固定彩色摄像机, 地下一层设备间及地下一层/室外临时停车场出入口处各需要设置 6 台黑白、 4 台彩色固定摄像机。监控中心设置 2 台 21 寸彩色监视器作多画面录像回放及报警自动录像回放, 16 台 14 寸彩色监视器组成电视墙进行集中监控。停车场、 营业厅、 重要办公室等场所的 30 路视频需要进行 24 小时长延时录像。在一楼值班室设一台副控键盘及一台 14”副控...
