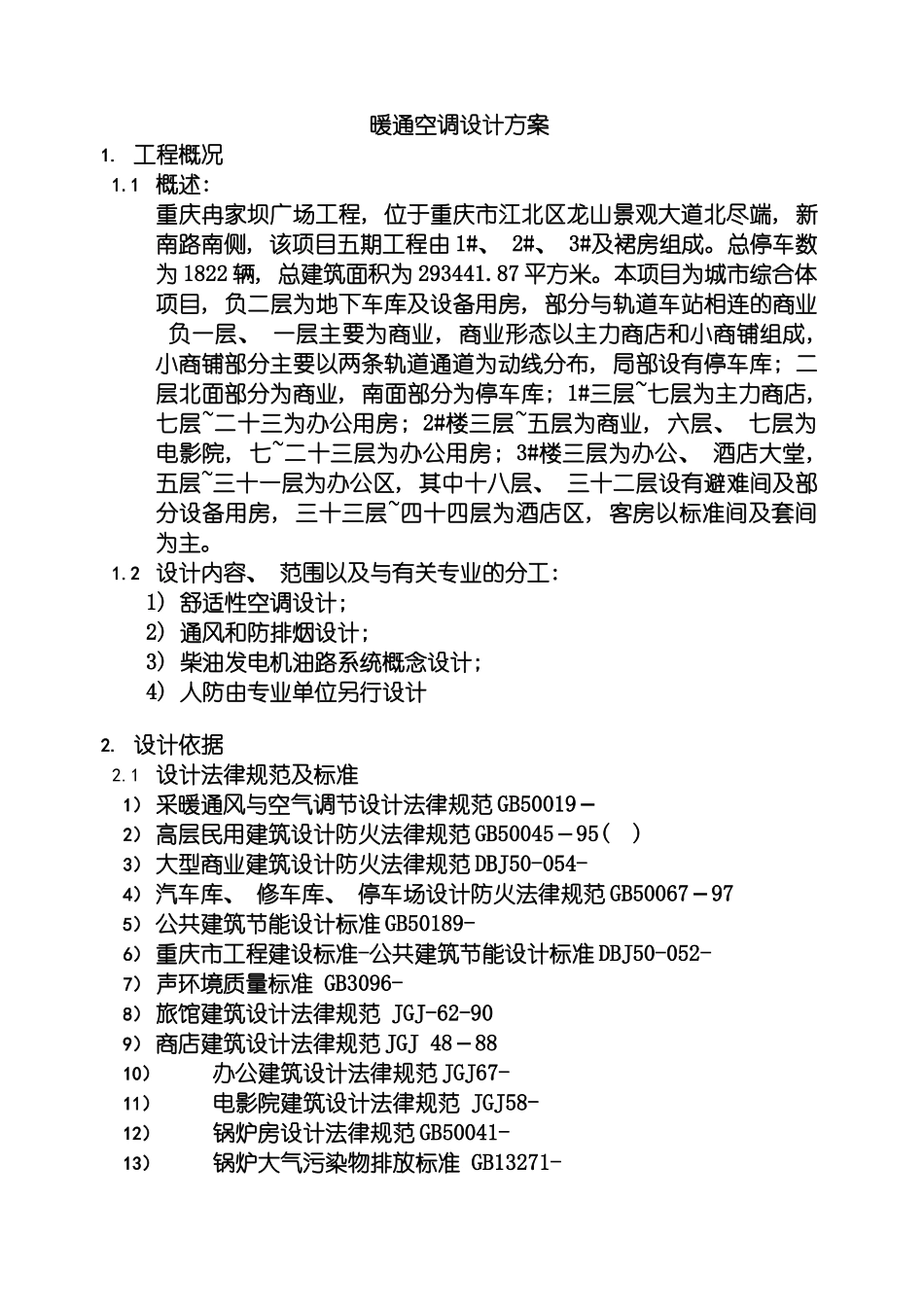

暖通方案设计说明空调暖通空调设计方案1. 工程概况1.1 概述: 重庆冉家坝广场工程, 位于重庆市江北区龙山景观大道北尽端, 新南路南侧, 该项目五期工程由 1#、 2#、 3#及裙房组成。总停车数为 1822 辆, 总建筑面积为 293441.87 平方米。本项目为城市综合体项目, 负二层为地下车库及设备用房, 部分与轨道车站相连的商业 负一层、 一层主要为商业, 商业形态以主力商店和小商铺组成, 小商铺部分主要以两条轨道通道为动线分布, 局部设有停车库; 二层北面部分为商业, 南面部分为停车库; 1#三层~七层为主力商店, 七层~二十三为办公用房; 2#楼三层~五层为商业, 六层、 七层为电影院, 七~二十三层为办公用房; 3#楼三层为办公、 酒店大堂, 五层~三十一层为办公区, 其中十八层、 三十二层设有避难间及部分设备用房, 三十三层~四十四层为酒店区, 客房以标准间及套间为主。1.2 设计内容、 范围以及与有关专业的分工: 1) 舒适性空调设计; 2) 通风和防排烟设计; 3) 柴油发电机油路系统概念设计; 4) 人防由专业单位另行设计2. 设计依据2.1 设计法律规范及标准1） 采暖通风与空气调节设计法律规范 GB50019－ 2） 高层民用建筑设计防火法律规范 GB50045－95( ) 3） 大型商业建筑设计防火法律规范 DBJ50-054- 4） 汽车库、 修车库、 停车场设计防火法律规范 GB50067－975） 公共建筑节能设计标准 GB50189- 6） 重庆市工程建设标准-公共建筑节能设计标准 DBJ50-052- 7） 声环境质量标准 GB3096- 8） 旅馆建筑设计法律规范 JGJ-62-909） 商店建筑设计法律规范 JGJ 48－8810）办公建筑设计法律规范 JGJ67- 11）电影院建筑设计法律规范 JGJ58- 12）锅炉房设计法律规范 GB50041- 13）锅炉大气污染物排放标准 GB13271- 14）城镇燃气设计法律规范 GB50028- 15）人民防空地下室设计法律规范》GB50038- 16）全国民用建筑工程设计技术措施 暖通 动力 •17）全国民用建筑工程设计技术措施节能专篇 暖通空调 动力 •2.2 业主要求2.3 建筑及其它专业提供资料3. 设计参数3.1室外设计参数( 选自《有用供热空调设计手册》) 3.1.1地理位置: 纬度: 29.35经度: 106.28海拔高度: 259.1m3.1.2气象参数夏季: 空调室外计算干球温度: 36.3℃空调室外计算湿球温度: 27.3℃通风室外相对湿度: 58%通风计算干球温度: 32.4℃平均风速: 2.1 m/s主导风向: NW大气压力: 973.1hPa极端最...
