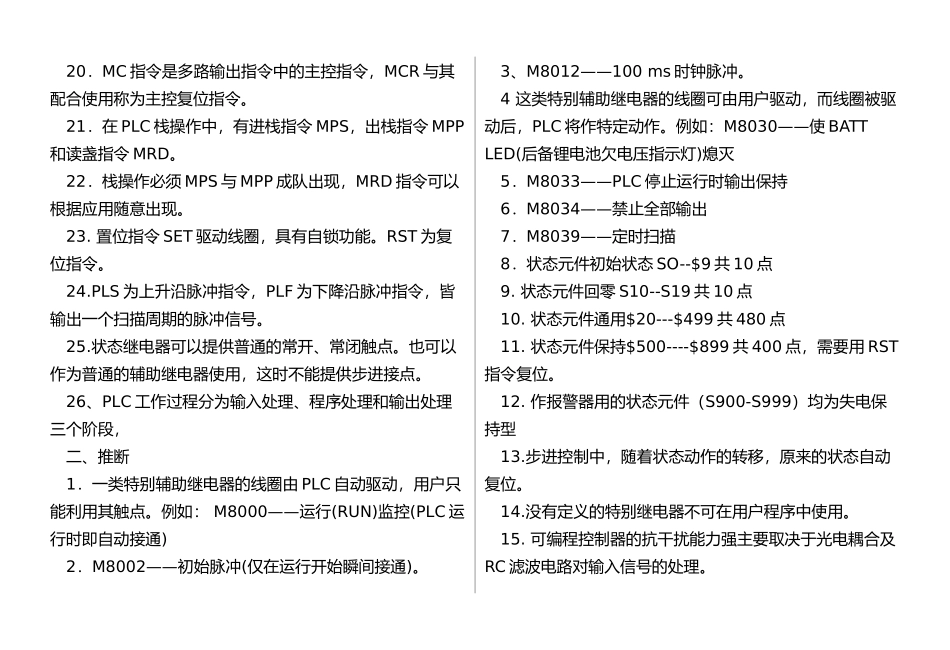

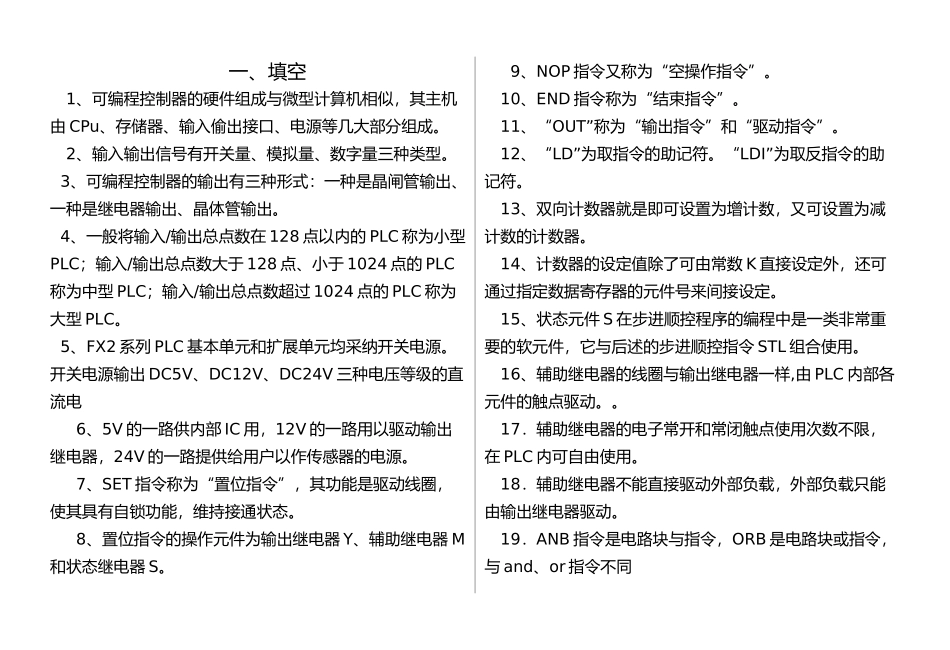

PLC 试题库及答案一、填空1、可编程控制器的硬件组成与微型计算机相似，其主机由 CPu、存储器、输入偷出接口、电源等几大部分组成。2、输入输出信号有开关量、模拟量、数字量三种类型。 3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。 4、一般将输入/输出总点数在 128 点以内的 PLC 称为小型PLC；输入/输出总点数大于 128 点、小于 1024 点的 PLC称为中型 PLC；输入/输出总点数超过 1024 点的 PLC 称为大型 PLC。 5、FX2 系列 PLC 基本单元和扩展单元均采纳开关电源。开关电源输出 DC5V、DC12V、DC24V 三种电压等级的直流电 6、5V 的一路供内部 IC 用，12V 的一路用以驱动输出继电器，24V 的一路提供给用户以作传感器的电源。 7、SET 指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。 8、置位指令的操作元件为输出继电器 Y、辅助继电器 M和状态继电器 S。 9、NOP 指令又称为“空操作指令”。10、END 指令称为“结束指令”。11、“OUT”称为“输出指令”和“驱动指令”。12、“LD”为取指令的助记符。“LDI”为取反指令的助记符。13、双向计数器就是即可设置为增计数，又可设置为减计数的计数器。14、计数器的设定值除了可由常数 K 直接设定外，还可通过指定数据寄存器的元件号来间接设定。15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL 组合使用。16、辅助继电器的线圈与输出继电器一样,由 PLC 内部各元件的触点驱动。。17．辅助继电器的电子常开和常闭触点使用次数不限，在 PLC 内可自由使用。18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。19．ANB 指令是电路块与指令，ORB 是电路块或指令，与 and、or 指令不同 20．MC 指令是多路输出指令中的主控指令，MCR 与其配合使用称为主控复位指令。21．在 PLC 栈操作中，有进栈指令 MPS，出栈指令 MPP和读盏指令 MRD。22．栈操作必须 MPS 与 MPP 成队出现，MRD 指令可以根据应用随意出现。23. 置位指令 SET 驱动线圈，具有自锁功能。RST 为复位指令。24.PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。25.状态继电器可以提供普通的常开、常闭触点。也可以作为普通的辅助继电器使用，这时不能提供步进接点。26、PLC 工作过程分为输入处理、程序处理和输出...
