朱溪河右线大桥施工测量方案VIP专享

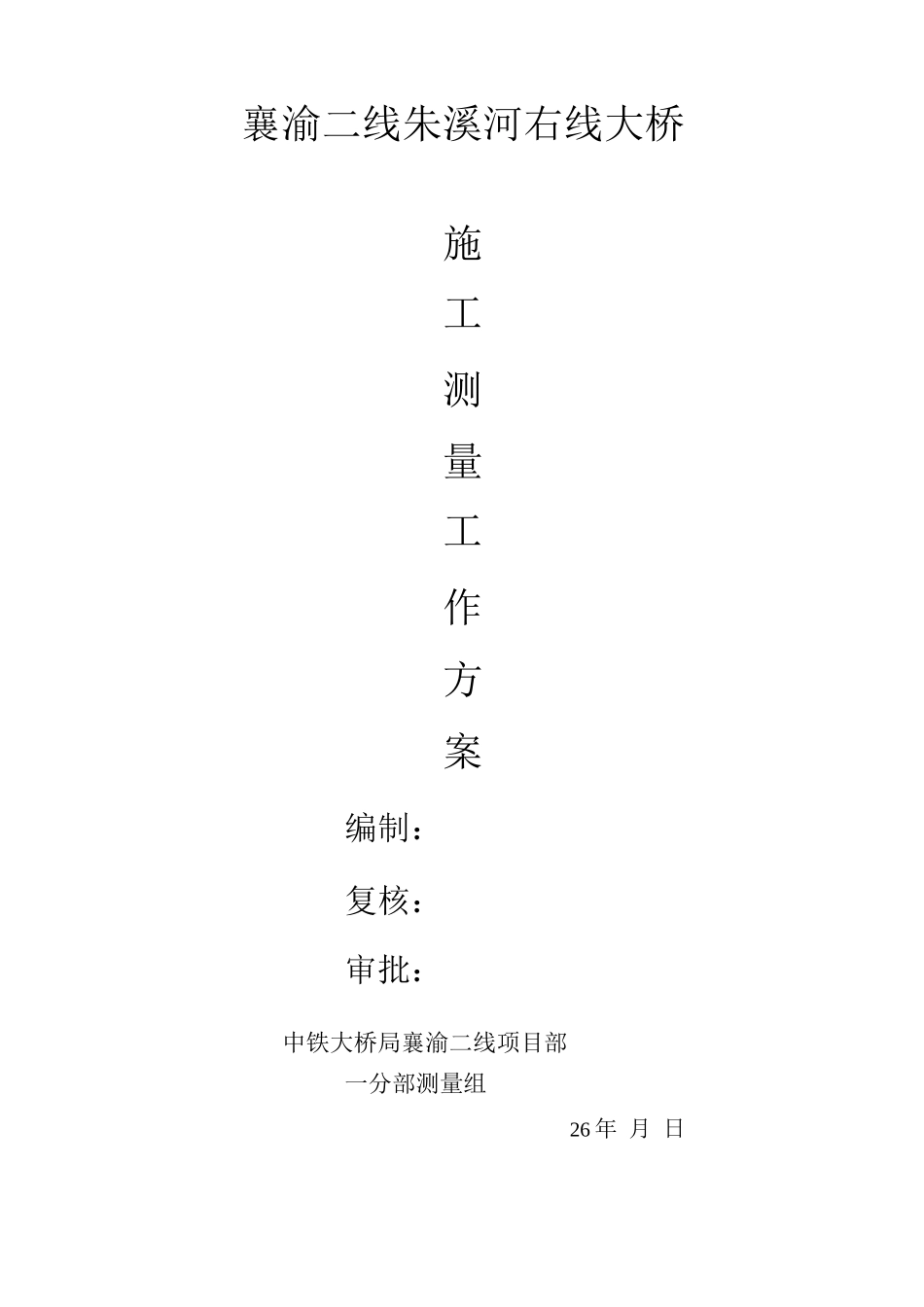

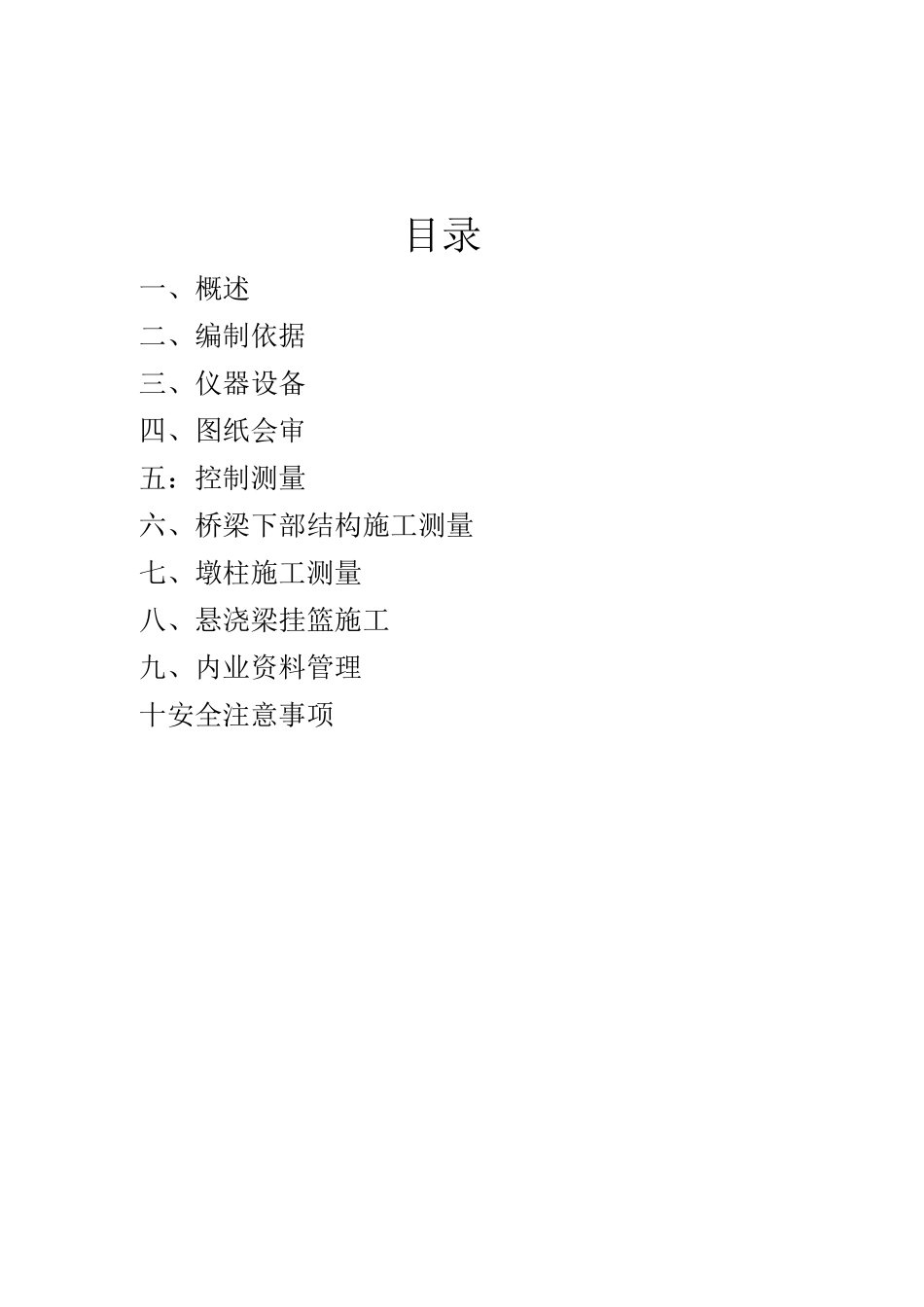

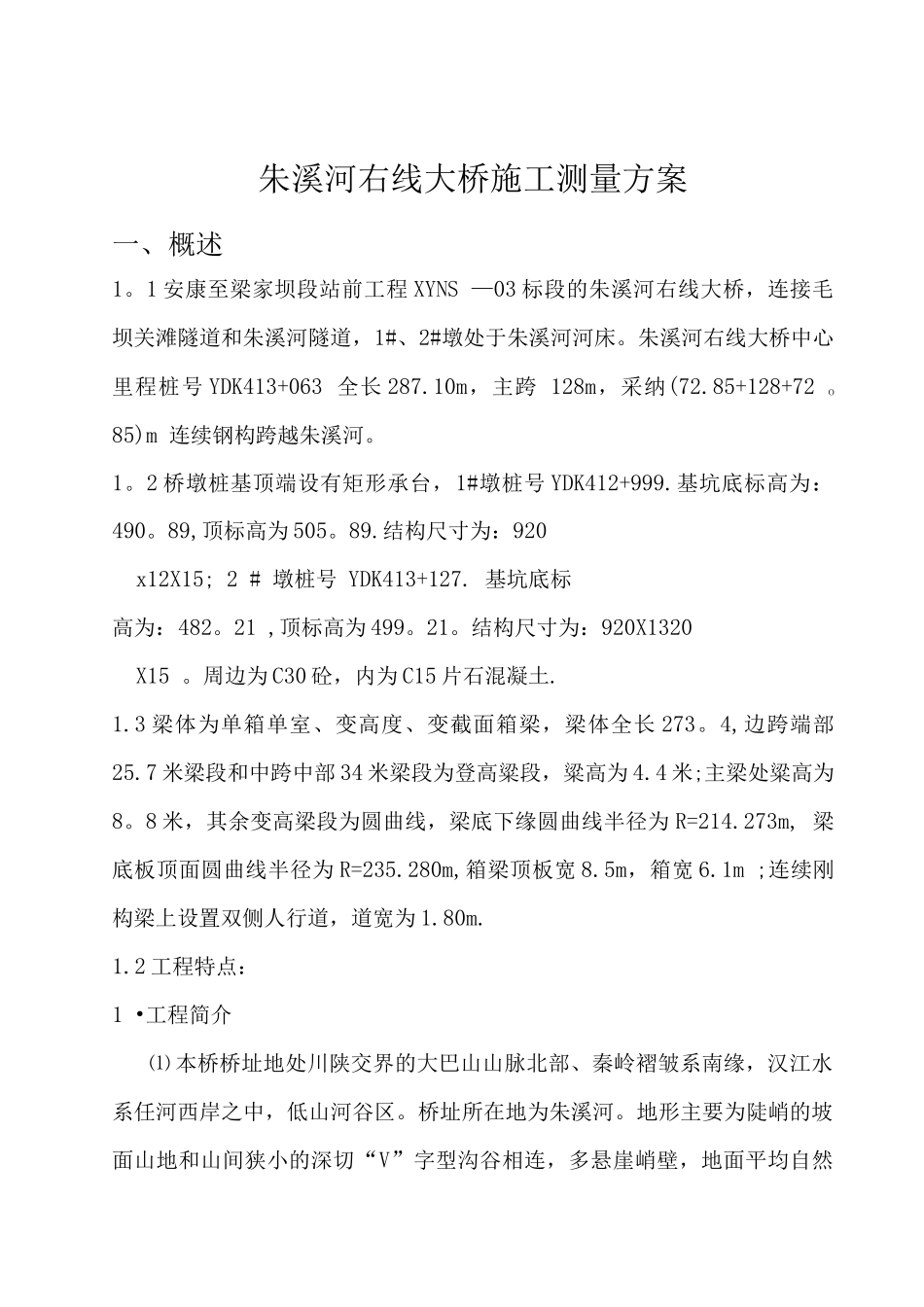

襄渝二线朱溪河右线大桥施工测量工作方案编制：复核：审批：中铁大桥局襄渝二线项目部一分部测量组26 年 月 日目录一、概述二、编制依据三、仪器设备四、图纸会审五：控制测量六、桥梁下部结构施工测量七、墩柱施工测量八、悬浇梁挂篮施工九、内业资料管理十安全注意事项朱溪河右线大桥施工测量方案一、概述1。1 安康至梁家坝段站前工程 XYNS —03 标段的朱溪河右线大桥，连接毛坝关滩隧道和朱溪河隧道，1#、2#墩处于朱溪河河床。朱溪河右线大桥中心里程桩号 YDK413+063 全长 287.10m，主跨 128m，采纳(72.85+128+72 o 85)m 连续钢构跨越朱溪河。1。2 桥墩桩基顶端设有矩形承台，1#墩桩号 YDK412+999.基坑底标高为：490。89,顶标高为 505。89.结构尺寸为：920x12X15; 2 # 墩桩号 YDK413+127. 基坑底标高为：482。21 ,顶标高为 499。21。结构尺寸为：920X1320X15 。周边为 C30 砼，内为 C15 片石混凝土.1.3 梁体为单箱单室、变高度、变截面箱梁，梁体全长 273。4,边跨端部25.7 米梁段和中跨中部 34 米梁段为登高粱段，粱高为 4.4 米;主梁处粱高为8。8 米，其余变高梁段为圆曲线，梁底下缘圆曲线半径为 R=214.273m, 梁底板顶面圆曲线半径为 R=235.280m,箱梁顶板宽 8.5m，箱宽 6.1m ;连续刚构梁上设置双侧人行道，道宽为 1.80m.1.2 工程特点：1 •工程简介⑴ 本桥桥址地处川陕交界的大巴山山脉北部、秦岭褶皱系南缘，汉江水系任河西岸之中，低山河谷区。桥址所在地为朱溪河。地形主要为陡峭的坡面山地和山间狭小的深切“V”字型沟谷相连，多悬崖峭壁，地面平均自然坡度为 25〜50。局部为悬崖相对高差约 130 米，山坡有落石，河内有少量滚石，大量卵石。桥址处人烟稀少，安康端有毛坝关至瓦庙的公路通过，重庆端交通较为不便。⑵ 朱溪河右线大桥中心里程桩号 YDK413+063 全长 287.10m，主跨 128m，采纳(72。85+128+72 。85 ) m 连续钢构跨越朱溪河。1 #、2 #墩嵌固基础位于朱溪河的两边陡峭的山坡上，地面平均坡度为 25°占 0。，相对高差很大，这给桥梁施工的控制测量和施工测量增加了很大难度。为了保证全桥施工时平面、高程、线型等方面的精度，确保工程的安全和质量，必须在施工过程中的各个环节进行精确的测量控制。施工前进行工程测量控制网的交接桩工作，然后用全钻仪、水准仪等仪器进行精确三角测量，和监理工程师共同复核施工测量控制网的准确性及精确度.确认控制网符合要求...
