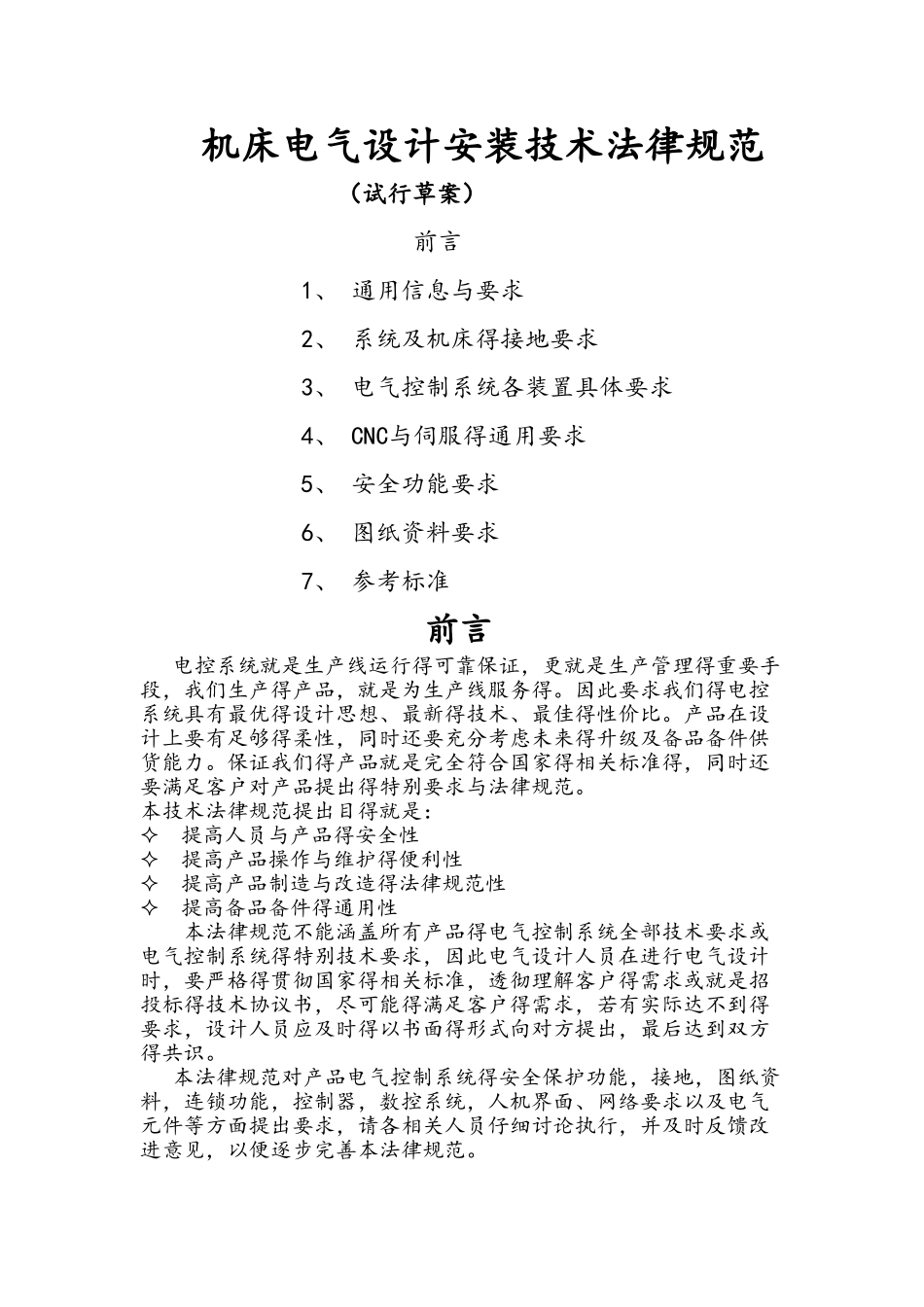

机床电气设计安装技术法律规范（试行草案）前言1、 通用信息与要求2、 系统及机床得接地要求3、 电气控制系统各装置具体要求4、 CNC与伺服得通用要求5、 安全功能要求6、 图纸资料要求7、 参考标准前言电控系统就是生产线运行得可靠保证，更就是生产管理得重要手段，我们生产得产品，就是为生产线服务得。因此要求我们得电控系统具有最优得设计思想、最新得技术、最佳得性价比。产品在设计上要有足够得柔性，同时还要充分考虑未来得升级及备品备件供货能力。保证我们得产品就是完全符合国家得相关标准得，同时还要满足客户对产品提出得特别要求与法律规范。本技术法律规范提出目得就是：提高人员与产品得安全性提高产品操作与维护得便利性提高产品制造与改造得法律规范性提高备品备件得通用性 本法律规范不能涵盖所有产品得电气控制系统全部技术要求或电气控制系统得特别技术要求，因此电气设计人员在进行电气设计时，要严格得贯彻国家得相关标准，透彻理解客户得需求或就是招投标得技术协议书，尽可能得满足客户得需求，若有实际达不到得要求，设计人员应及时得以书面得形式向对方提出，最后达到双方得共识。 本法律规范对产品电气控制系统得安全保护功能，接地，图纸资料，连锁功能，控制器，数控系统，人机界面、网络要求以及电气元件等方面提出要求，请各相关人员仔细讨论执行，并及时反馈改进意见，以便逐步完善本法律规范。一、 通用信息与要求1、1 设备得电气控制部分设计、制造与安装应当遵循国家标准与相关规定(3C 认证等)、或国际相关标准。1、2 电气控制系统中控制电路以及PLC电源，输入/输出得供给电源都要求采纳24VDC 电源，为了减小对24VDC电源得压力，配电板上得接触器等线圈与机床工作灯可以采纳24VAC电源供电，电柜照明电源可以采纳220VAC 电源。1、3由于电气系统中多采纳隔离变压器供电，有可能产生电磁干扰得线路要加滤波器。1、4 控制系统得输入、信号指示、执行输出得电源应分路供电。1、5 控制装置得初始状态应当就是失电状态下得自然状态。1、6 控制电路中必须使用过流保护断路器，不允许使用熔断器。 1、7 所有得可编程逻辑装置应当完全符合IEC 1131 标准。1、8 设备得主电控柜内以及操作控制台位置应当至少备有一个电源插座（两眼三眼通用），提供220电源。主电柜内安装一个插座（必须符合国家标准得产品），操作台安装一个插座，插座必须有合适得接地保护。1、9 主电柜得照明电...
