机库钢结构及钢网架施工组织设计VIP专享

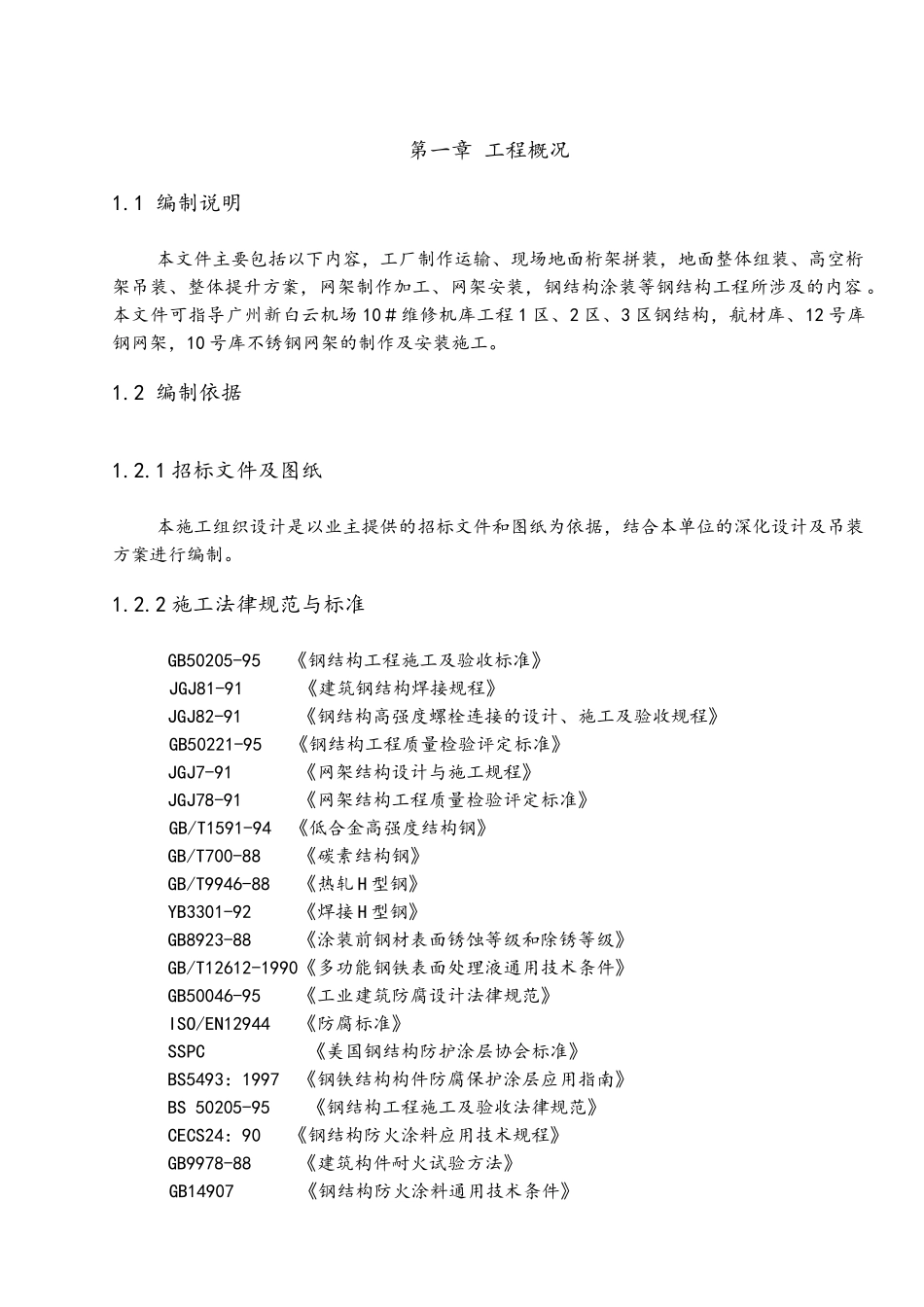

第一章 工程概况1.1 编制说明本文件主要包括以下内容，工厂制作运输、现场地面桁架拼装，地面整体组装、高空桁架吊装、整体提升方案，网架制作加工、网架安装，钢结构涂装等钢结构工程所涉及的内容 。本文件可指导广州新白云机场 10＃维修机库工程 1 区、2 区、3 区钢结构，航材库、12 号库钢网架，10 号库不锈钢网架的制作及安装施工。1.2 编制依据1.2.1 招标文件及图纸本施工组织设计是以业主提供的招标文件和图纸为依据，结合本单位的深化设计及吊装方案进行编制。 1.2.2 施工法律规范与标准 GB50205-95 《钢结构工程施工及验收标准》JGJ81-91 《建筑钢结构焊接规程》 JGJ82-91 《钢结构高强度螺栓连接的设计、施工及验收规程》GB50221-95 《钢结构工程质量检验评定标准》 JGJ7-91 《网架结构设计与施工规程》 JGJ78-91 《网架结构工程质量检验评定标准》GB/T1591-94 《低合金高强度结构钢》 GB/T700-88 《碳素结构钢》 GB/T9946-88 《热轧 H 型钢》 YB3301-92 《焊接 H 型钢》 GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》 GB/T12612-1990《多功能钢铁表面处理液通用技术条件》 GB50046-95 《工业建筑防腐设计法律规范》 ISO/EN12944 《防腐标准》 SSPC 《美国钢结构防护涂层协会标准》 BS5493：1997 《钢铁结构构件防腐保护涂层应用指南》 BS 50205-95 《钢结构工程施工及验收法律规范》 CECS24：90 《钢结构防火涂料应用技术规程》 GB9978-88 《建筑构件耐火试验方法》GB14907 《钢结构防火涂料通用技术条件》GA110 《建筑构件防火喷涂材料性能试验方法》SB9286-88 《色漆和清漆漆腊的划格实验》第二章 工程概况2.1 10 号机库钢桁架结构概况2.1.1 建设、设计、监理单位建设单位：广州飞机维修工程有限公司设计单位：中国航空工业规划设计讨论院监理单位：上海建筑科学讨论院建设工程咨询监理部2.1.2 工程范围 10＃机库一区、二区、三区屋面钢结构 大厅跨度：100m＋150m＋100m进 深：100M下弦标高：29MF 型桁架： 6 榀M 型桁架：2 榀S 型桁架：34 榀B 型桁架：11 榀C 型桁架：68 榀R 型桁架：19 榀T 型桁架：143 榀TP 型桁架：62 榀SC 型钢柱：13 根桁架支撑、主檩、次檩、屋盖上部结构、墙架工程总量：约 8850 吨2.2 10 号机库钢网架结构工程概况2.2.1 设计参数设计参数：荷载条件，上弦静载（不含网架自重）0.60KN／ｍ２，活载 0.30KN/ｍ２...
