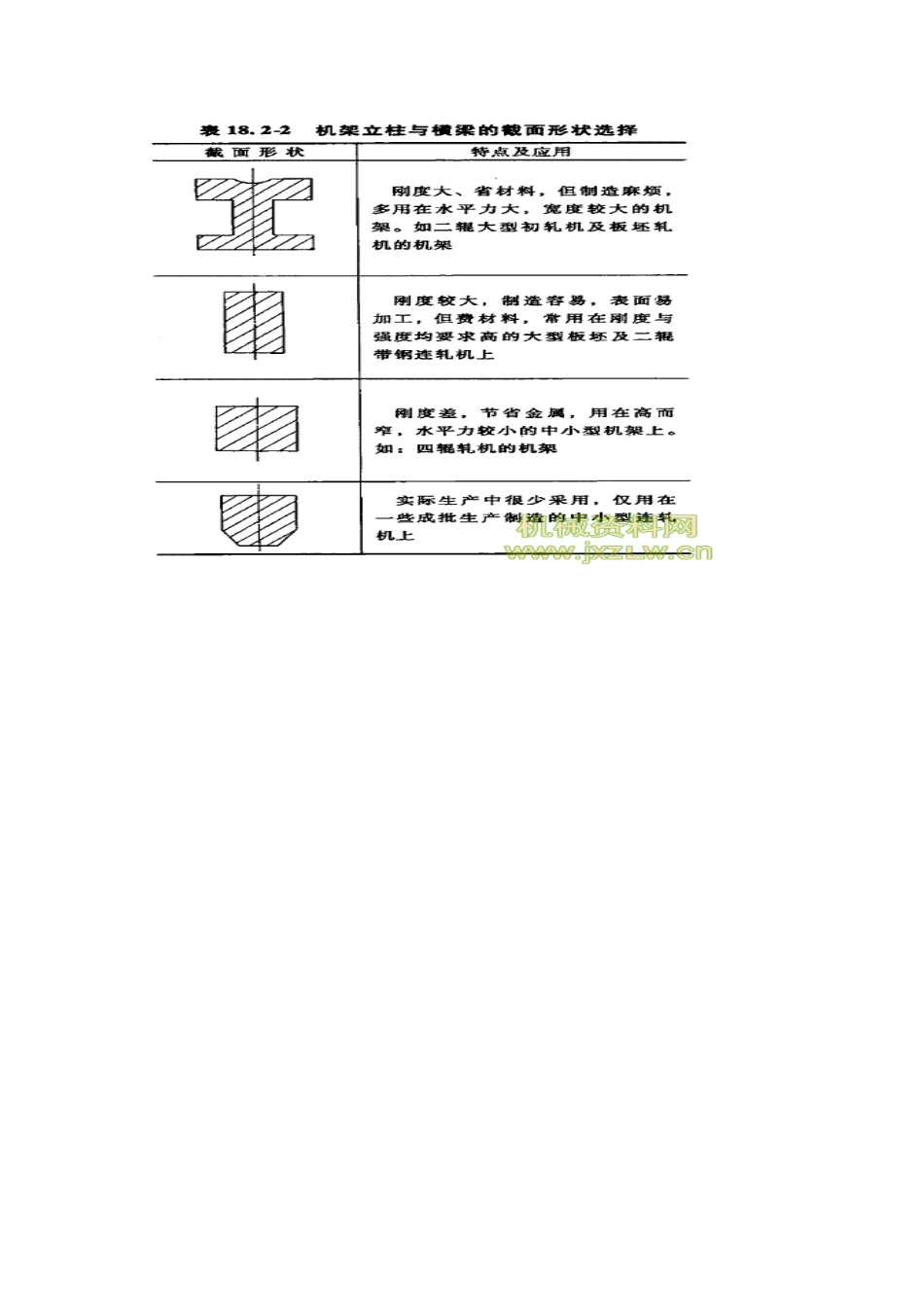

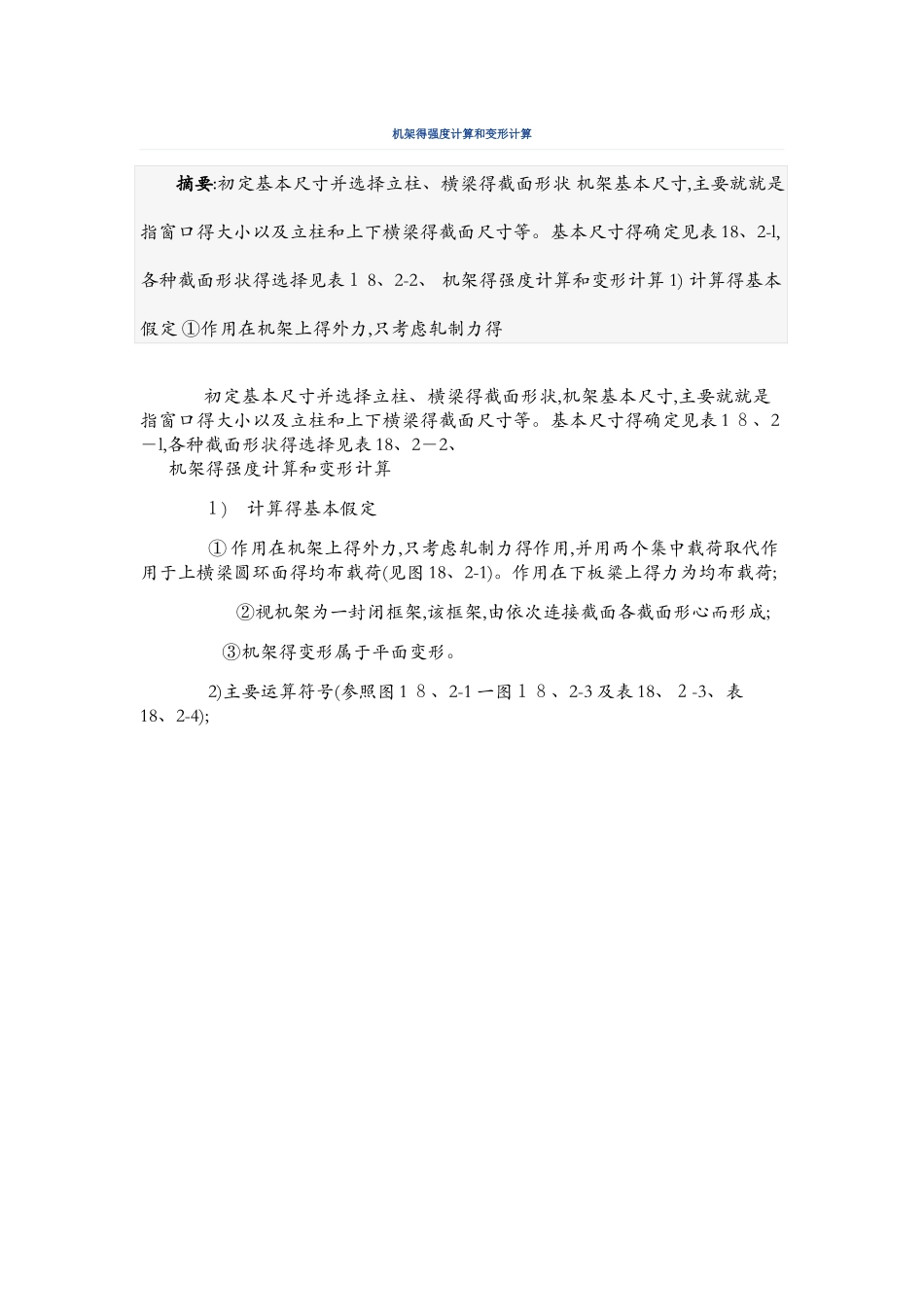

机架得强度计算和变形计算摘要:初定基本尺寸并选择立柱、横梁得截面形状 机架基本尺寸,主要就就是指窗口得大小以及立柱和上下横梁得截面尺寸等。基本尺寸得确定见表 18、2-l,各种截面形状得选择见表1 8、2-2、 机架得强度计算和变形计算 1) 计算得基本假定 ①作用在机架上得外力,只考虑轧制力得 初定基本尺寸并选择立柱、横梁得截面形状,机架基本尺寸,主要就就是指窗口得大小以及立柱和上下横梁得截面尺寸等。基本尺寸得确定见表 1 8、2-l,各种截面形状得选择见表 18、2-2、 机架得强度计算和变形计算 1) 计算得基本假定 ① 作用在机架上得外力,只考虑轧制力得作用,并用两个集中载荷取代作用于上横梁圆环面得均布载荷(见图 18、2-1)。作用在下板粱上得力为均布载荷; ②视机架为一封闭框架,该框架,由依次连接截面各截面形心而形成; ③机架得变形属于平面变形。 2)主要运算符号(参照图 1 8、2-1 一图18、2-3 及表 18、2-3、表18、2-4); 3)机架得强度计算和变形计算 表 18、2-3,表 1 8、2-4 为机架得静强度计算和变形计算;表18、2-5 为机架得疲劳强度计算;表 18、2-6 为图解机架任意截面得夸矩。对于结构形状复杂得机架可用图解法。 4)计算实例 图1 8、2-4 为1 200 x 55 0/1 10 0 四辊热轧机机架结构图。要求对该机架进行刚、强度校核。机架材料为ZG 27 0-500 钢,轧机得最大轧为 16000k N,每片机架上得作用力为 80 0 0kN、 解 ①绘制机架计算简圈 第一步,将机架简化为封闭框架。由于该机架形状较规整、故只取 5 个截面,她们就就是:上、下横梁得中间截面,立柱得中间截面、上、下橄梁与立住交接处。而后分别求其形心位置和惯性矩。根据所求得得数据及机架得结构尺寸使可作用机架得封闭框架图,如图 1 8、2 一 5 所示、 第二步、确定各段得惯性矩及上、下、粱上载荷。 ②机架得静强度校核 a)按表 18、2 一 3 中得计算公式求得各截面上得最大应力(见表1 8、2-7)。 由表 18、2 一7可知,求得得各截面上最大应力均小于许用应力,故机架静强度满足要求。 b)以轧辊在断裂时机架不产生塑性变形为条件计算机架得许用应力(σ〕’、 由于上式求得得(σ〕’值大于机架得最大应力。故轧辊在断裂时,机架无损伤。 ③机架得疲劳强度计算按表 18、2-8 中公式、 计算各截面得疲劳安全系数,并列于表 18、2 一 9 中,由于表中得 s 值大于许用安全系数(S)...
