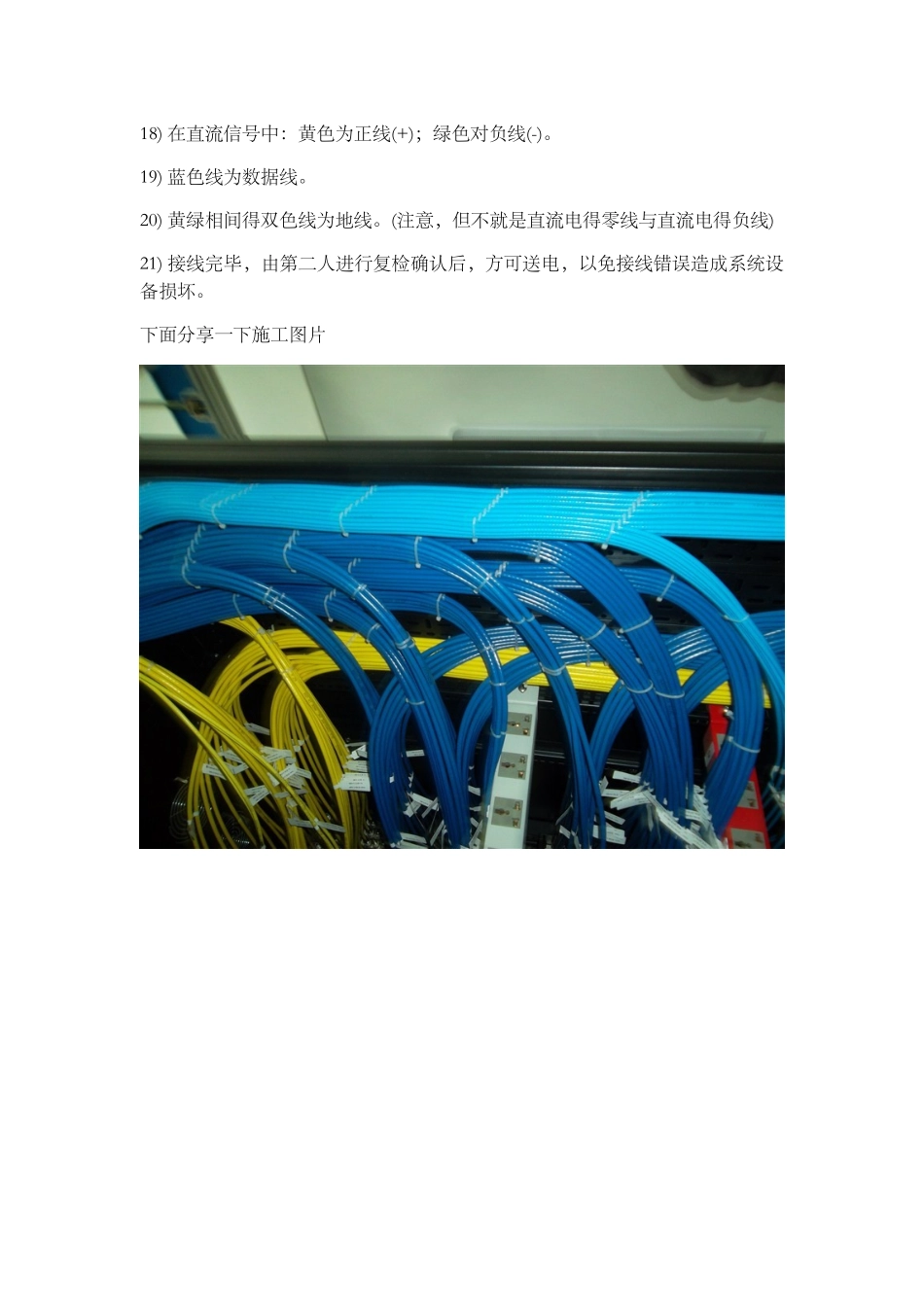

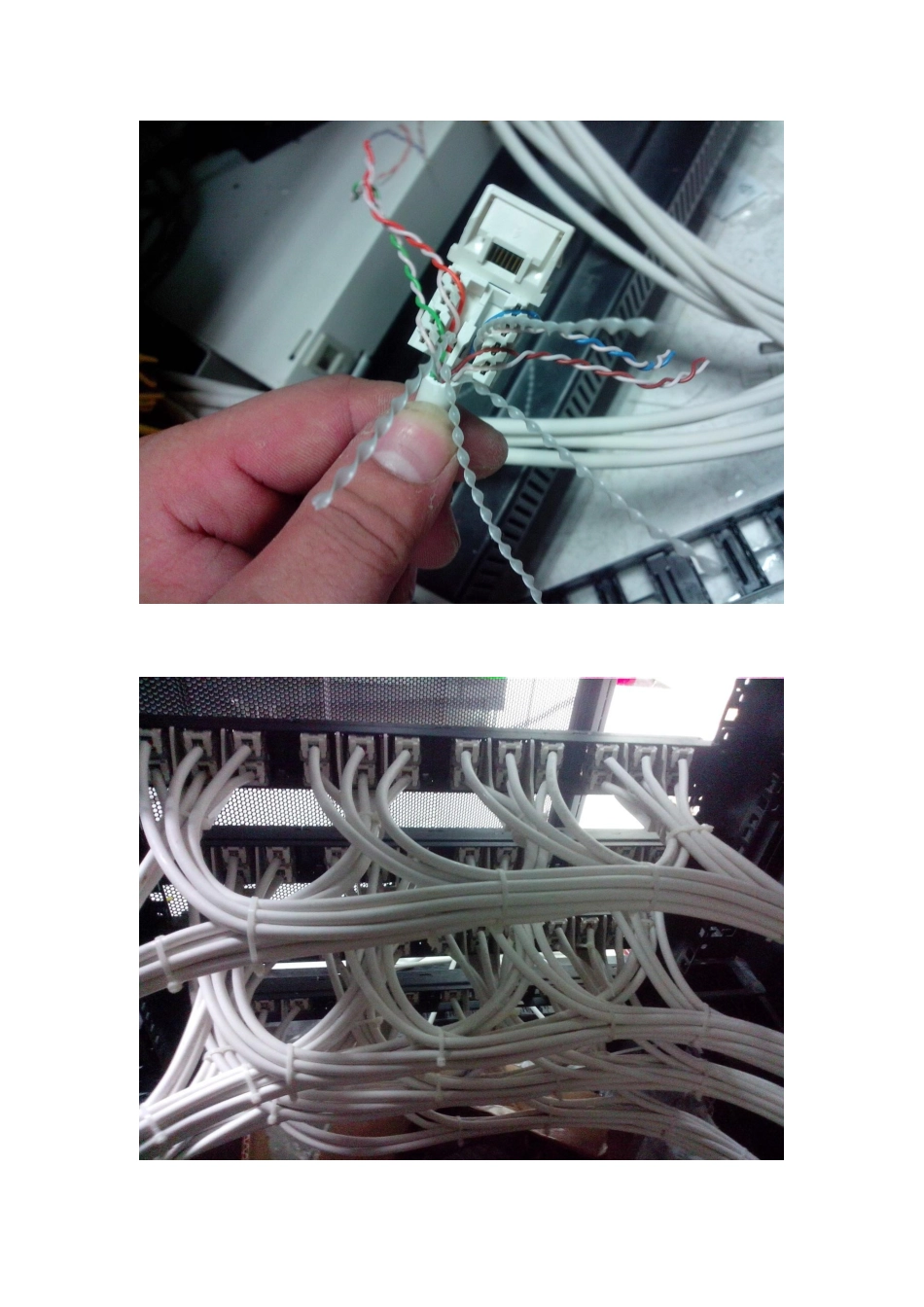

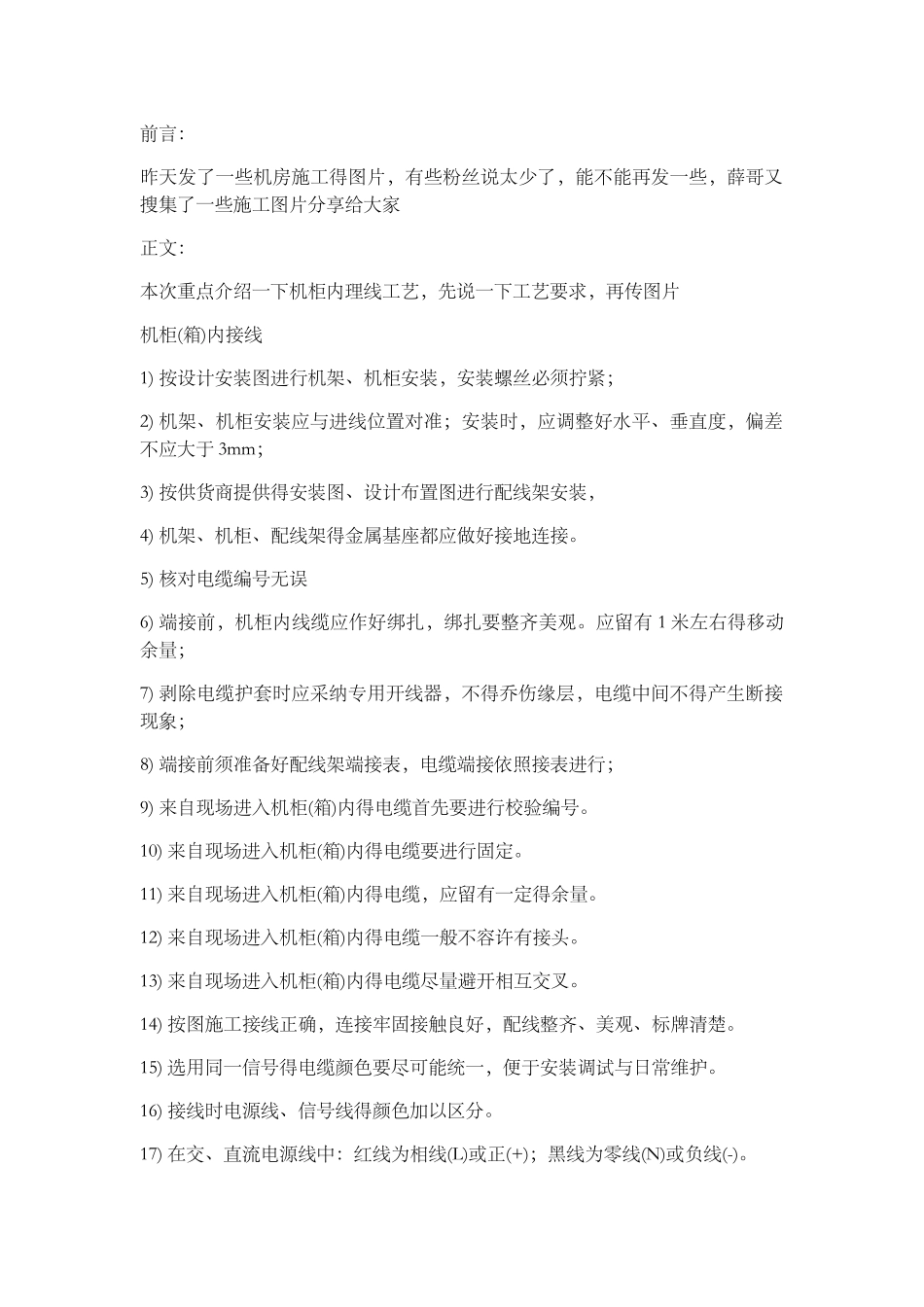

前言：昨天发了一些机房施工得图片，有些粉丝说太少了，能不能再发一些，薛哥又搜集了一些施工图片分享给大家正文：本次重点介绍一下机柜内理线工艺，先说一下工艺要求，再传图片机柜(箱)内接线 1) 按设计安装图进行机架、机柜安装，安装螺丝必须拧紧； 2) 机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于 3mm； 3) 按供货商提供得安装图、设计布置图进行配线架安装， 4) 机架、机柜、配线架得金属基座都应做好接地连接。 5) 核对电缆编号无误 6) 端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有 1 米左右得移动余量； 7) 剥除电缆护套时应采纳专用开线器，不得乔伤缘层，电缆中间不得产生断接现象； 8) 端接前须准备好配线架端接表，电缆端接依照接表进行； 9) 来自现场进入机柜(箱)内得电缆首先要进行校验编号。 10) 来自现场进入机柜(箱)内得电缆要进行固定。 11) 来自现场进入机柜(箱)内得电缆，应留有一定得余量。 12) 来自现场进入机柜(箱)内得电缆一般不容许有接头。 13) 来自现场进入机柜(箱)内得电缆尽量避开相互交叉。 14) 按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清楚。 15) 选用同一信号得电缆颜色要尽可能统一，便于安装调试与日常维护。 16) 接线时电源线、信号线得颜色加以区分。 17) 在交、直流电源线中：红线为相线(L)或正(+)；黑线为零线(N)或负线(-)。 18) 在直流信号中：黄色为正线(+)；绿色对负线(-)。 19) 蓝色线为数据线。 20) 黄绿相间得双色线为地线。(注意，但不就是直流电得零线与直流电得负线) 21) 接线完毕，由第二人进行复检确认后，方可送电，以免接线错误造成系统设备损坏。 下面分享一下施工图片
