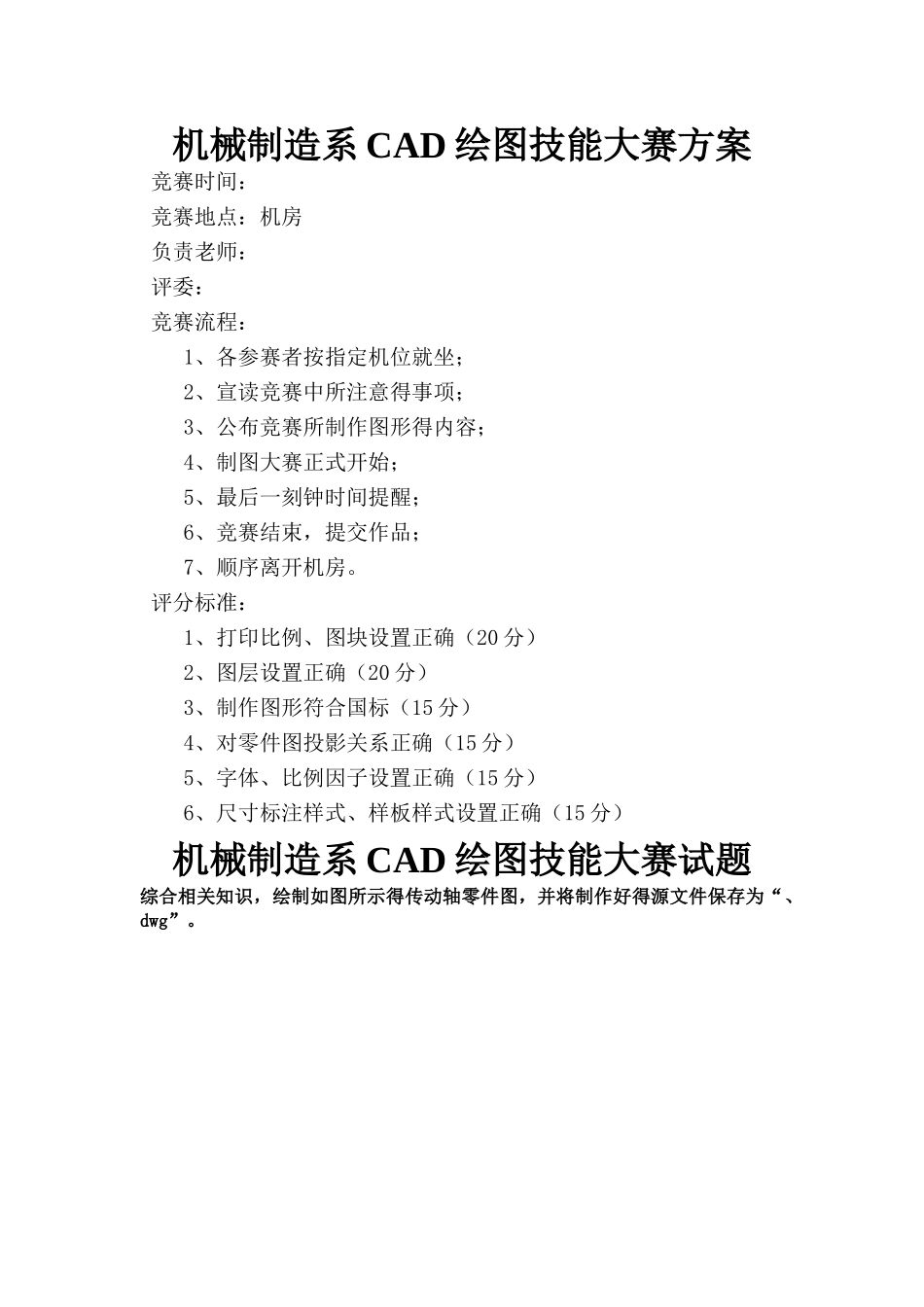

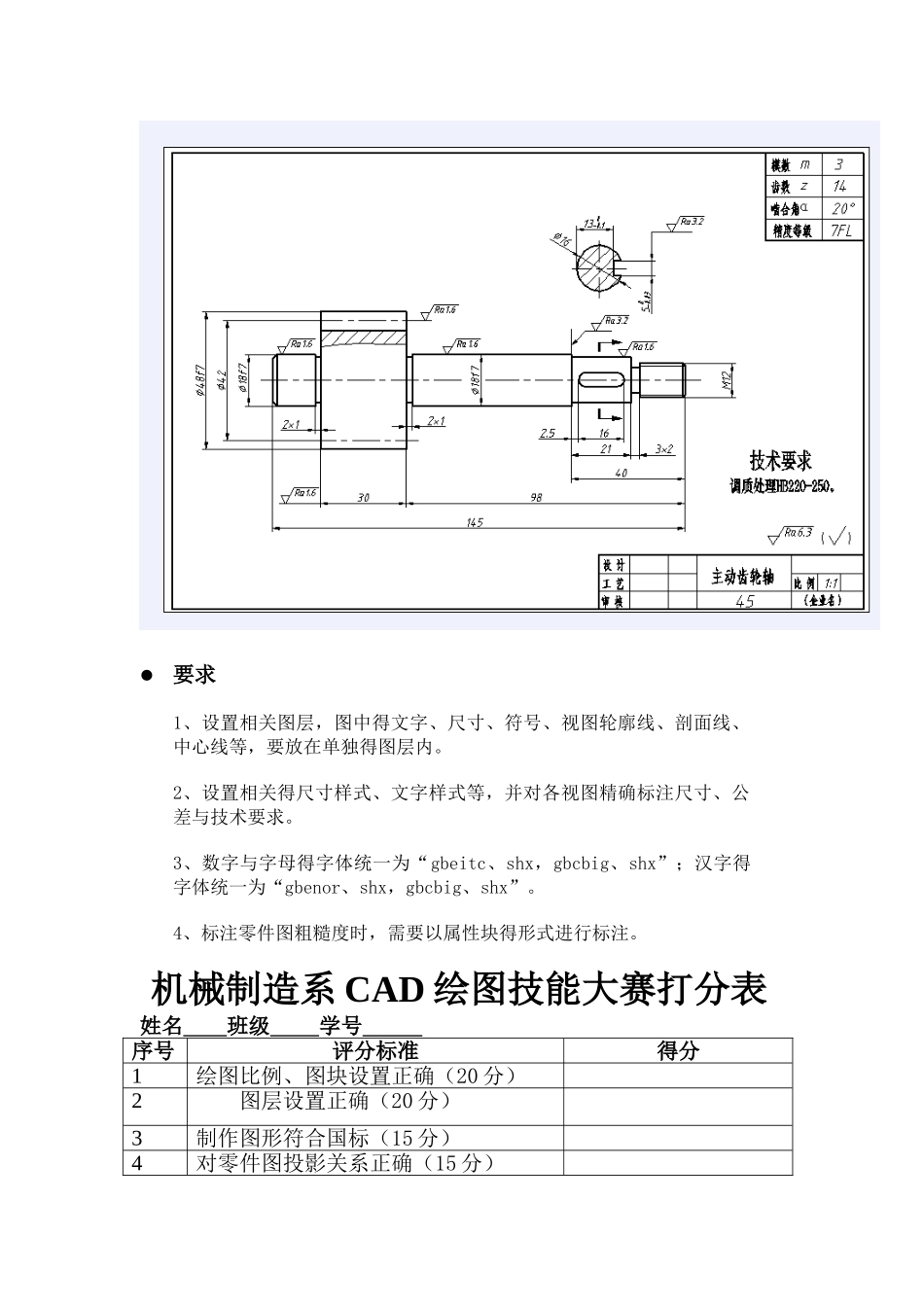

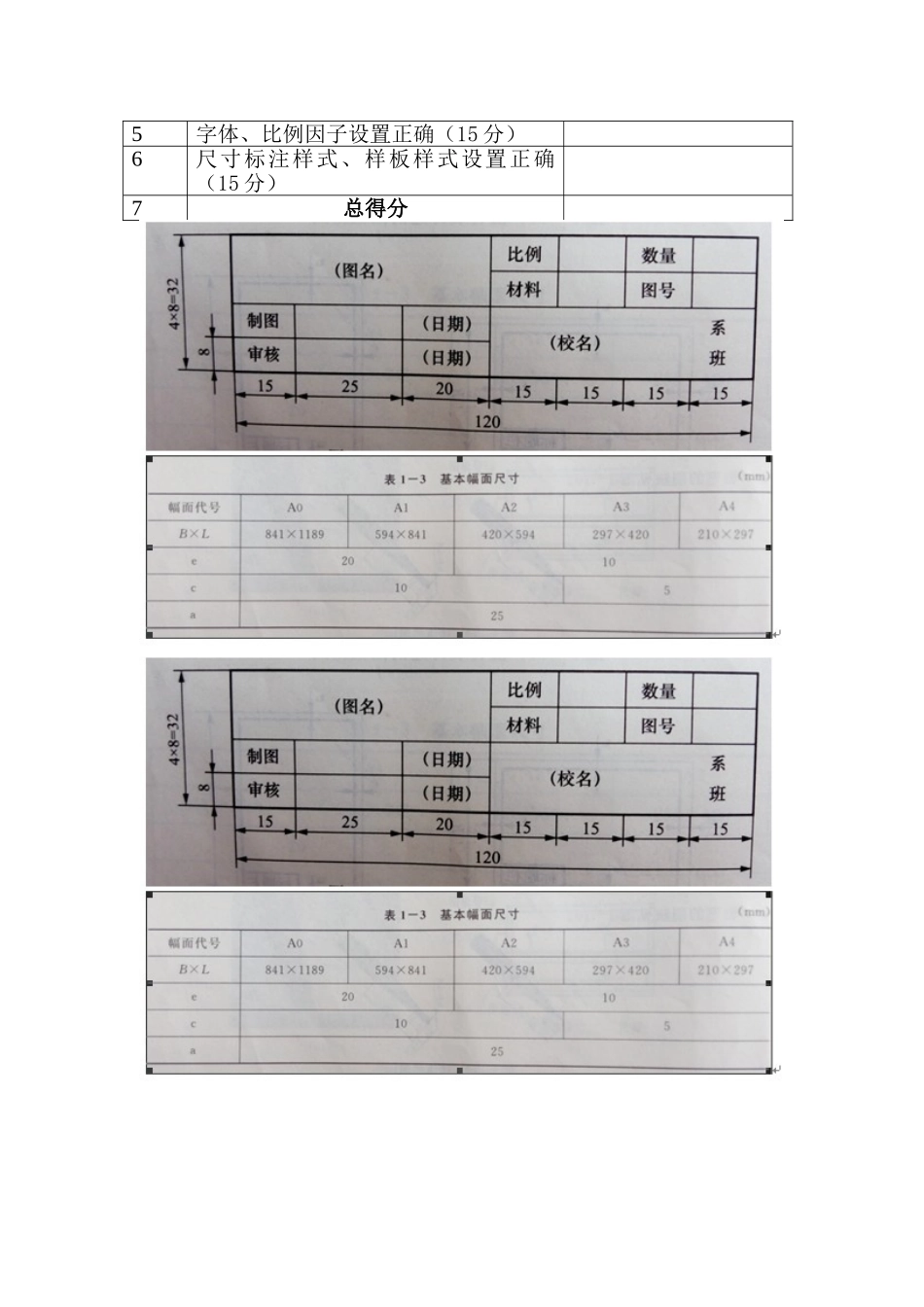

机械制造系 CAD 绘图技能大赛方案 竞赛时间： 竞赛地点：机房 负责老师： 评委： 竞赛流程：1、各参赛者按指定机位就坐；2、宣读竞赛中所注意得事项；3、公布竞赛所制作图形得内容；4、制图大赛正式开始；5、最后一刻钟时间提醒；6、竞赛结束，提交作品；7、顺序离开机房。评分标准：1、打印比例、图块设置正确（20 分）2、图层设置正确（20 分）3、制作图形符合国标（15 分）4、对零件图投影关系正确（15 分）5、字体、比例因子设置正确（15 分）6、尺寸标注样式、样板样式设置正确（15 分）机械制造系 CAD 绘图技能大赛试题综合相关知识，绘制如图所示得传动轴零件图，并将制作好得源文件保存为“、dwg”。要求1、设置相关图层，图中得文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独得图层内。2、设置相关得尺寸样式、文字样式等，并对各视图精确标注尺寸、公差与技术要求。3、数字与字母得字体统一为“gbeitc、shx，gbcbig、shx”；汉字得字体统一为“gbenor、shx，gbcbig、shx”。4、标注零件图粗糙度时，需要以属性块得形式进行标注。 机械制造系 CAD 绘图技能大赛打分表姓名 班级 学号 序号评分标准得分1绘图比例、图块设置正确（20 分）2图层设置正确（20 分）3制作图形符合国标（15 分）4对零件图投影关系正确（15 分）5字体、比例因子设置正确（15 分）6尺寸标注样式、样板样式设置正确（15 分）7总得分
