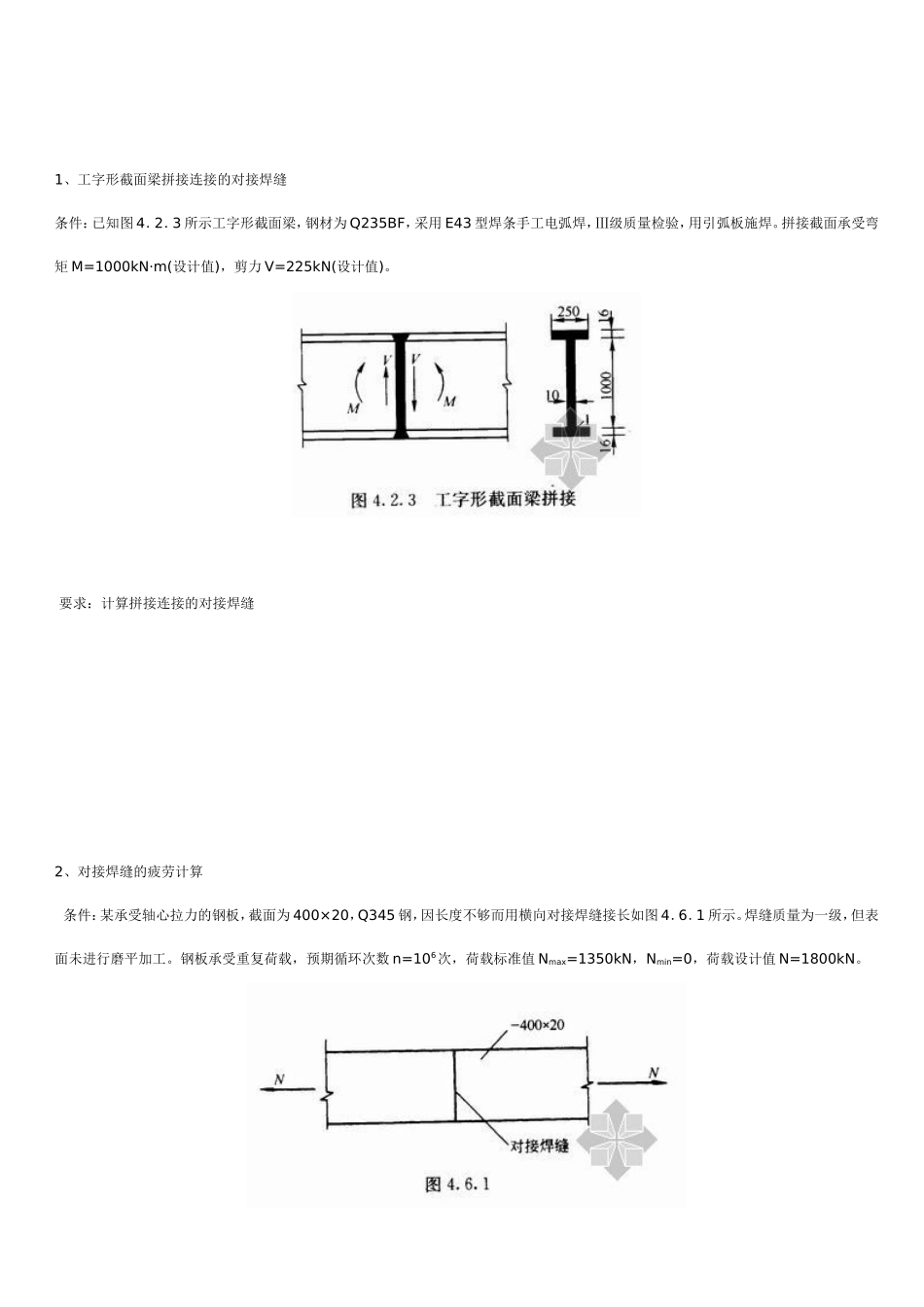

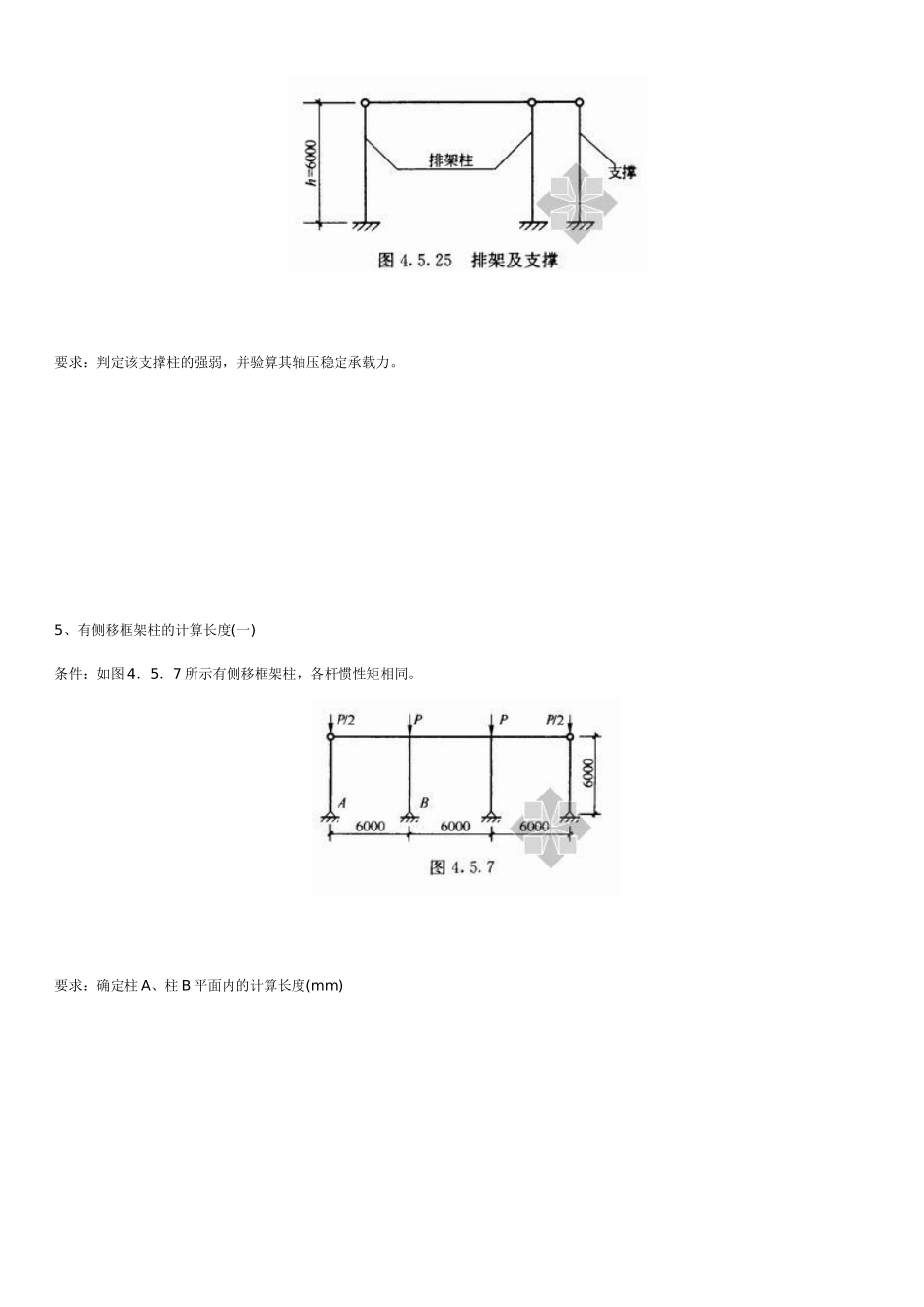

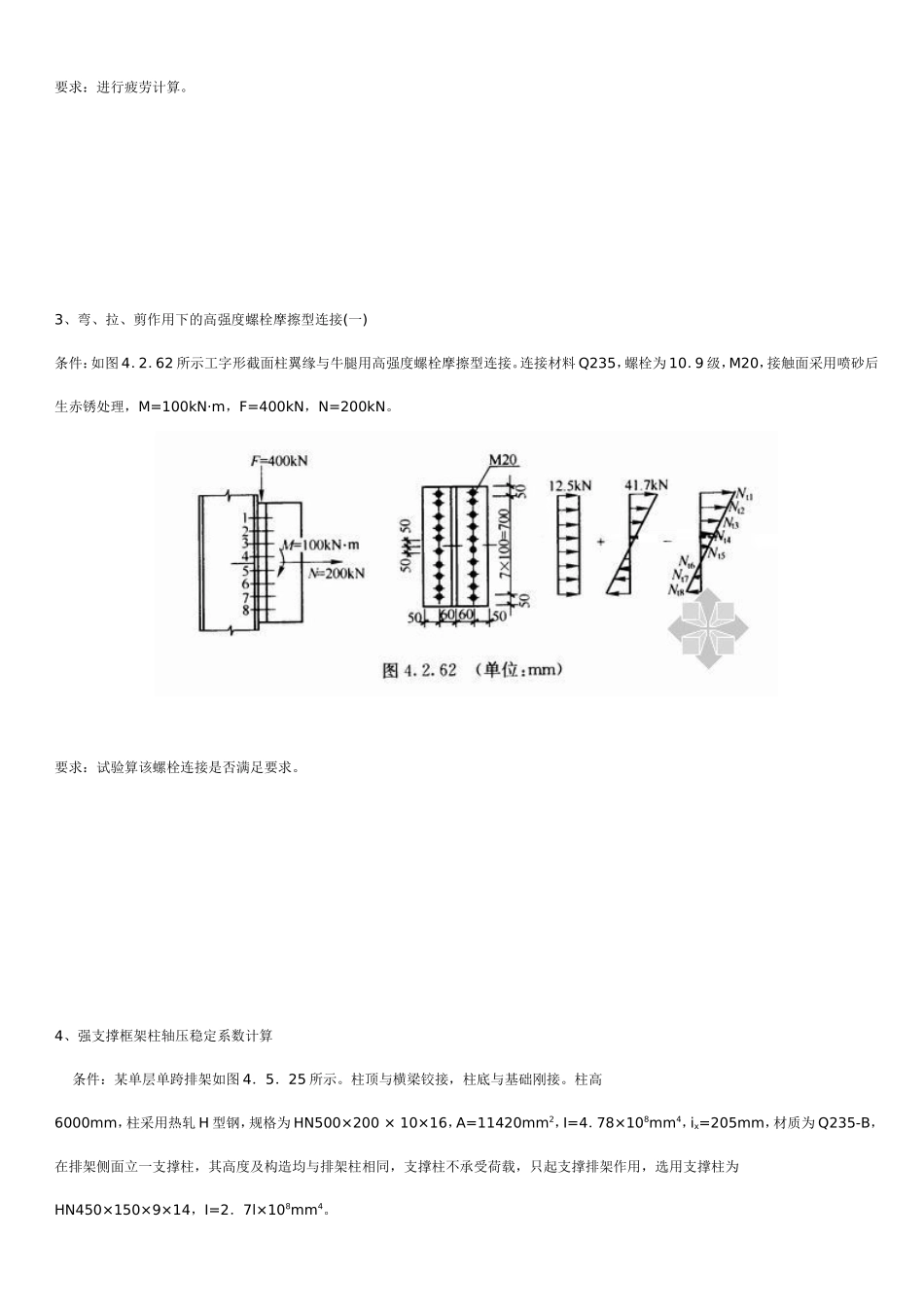

1、工字形截面梁拼接连接的对接焊缝条件：已知图4．2．3所示工字形截面梁，钢材为Q235BF，采用E43型焊条手工电弧焊，Ⅲ级质量检验，用引弧板施焊。拼接截面承受弯矩M=1000kN·m(设计值)，剪力V=225kN(设计值)。要求：计算拼接连接的对接焊缝2、对接焊缝的疲劳计算条件：某承受轴心拉力的钢板，截面为400×20，Q345钢，因长度不够而用横向对接焊缝接长如图4．6．1所示。焊缝质量为一级，但表面未进行磨平加工。钢板承受重复荷载，预期循环次数n=106次，荷载标准值Nmax=1350kN，Nmin=0，荷载设计值N=1800kN。要求：进行疲劳计算。3、弯、拉、剪作用下的高强度螺栓摩擦型连接(一)条件：如图4．2．62所示工字形截面柱翼缘与牛腿用高强度螺栓摩擦型连接。连接材料Q235，螺栓为10．9级，M20，接触面采用喷砂后生赤锈处理，M=100kN·m，F=400kN，N=200kN。要求：试验算该螺栓连接是否满足要求。4、强支撑框架柱轴压稳定系数计算条件：某单层单跨排架如图4．5．25所示。柱顶与横梁铰接，柱底与基础刚接。柱高6000mm，柱采用热轧H型钢，规格为HN500×200×10×16，A=11420mm2，I=4．78×108mm4，ix=205mm，材质为Q235-B，在排架侧面立一支撑柱，其高度及构造均与排架柱相同，支撑柱不承受荷载，只起支撑排架作用，选用支撑柱为HN450×150×9×14，I=2．7l×108mm4。要求：判定该支撑柱的强弱，并验算其轴压稳定承载力。5、有侧移框架柱的计算长度(一)条件：如图4．5．7所示有侧移框架柱，各杆惯性矩相同。要求：确定柱A、柱B平面内的计算长度(mm)6、牛腿与柱翼缘用普通螺栓连接(弯)条件：图4．2．49所示。图中的荷载均为设计值，螺栓M20，连接件采用Q235钢材。要求：验算连接强度7、一焊接工字形截面的简支主梁如题图，截面无扣孔。采用Q235(3号钢)钢材。跨度为12．75m。距每边支座4．25m处支承次梁(假定在该处可作为主梁的侧向支点)，次粱传到主粱上的非动力集中荷载设计值P=220kN，主梁自重设计值取2．0kN／m。截面面积A=156．8×102mm2，截面惯性矩Ix=264876×104mm4，截面面积矩S=2951×103mm3，截面抵抗矩Wnx=Wx=5133×103mm3，截面惯性距iy=48．5mm。验算主梁抗剪强度时主梁的最大剪应力为()。A、32．4N／mm2B、39．4N／mm2C、42．6N／mm2D、46．7N／mm28、验算次梁整体稳定条件：某平台次梁，平台铺板不与次梁连牢，次梁跨度为5m，截面为HN350×175×7×11，钢材为Q235钢，承受的线荷载设计值为q=34．35(kN／m)。要求：验算该梁整体稳定9、按构造要求确定角焊缝最小焊脚尺寸要求：如图4．2．32所示格构式轴压柱柱头，其加劲肋高he=380mm，厚te=16mm，钢材为Q235BF，焊条为E43型，手工焊，已知静态设计荷载N=995kN，按构造要求确定加劲肋与缀板连接的角焊缝最小焊脚尺寸hfmin(mm)。10、柱脚焊缝的焊脚尺寸条件：图4．2．33所示柱脚，间接动力荷载N=200kN，钢材用Q345B，E50焊条手工焊。fNf=200N／mm2。要求：计算水平焊缝和竖直焊缝的焊脚尺寸hf11、双层双跨框架柱的计算长度系数条件：图4．5．12为一双层双跨等截面有侧移框架，梁柱均为刚接，柱脚铰接。梁、柱截面尺寸为：柱1为H300×200×6×8；柱2为H400×200×6×10；柱3为H300×200×6×8；柱4为H400×200×6×10；梁1为H300×180×6×8；梁2为H250×150×6×8。梁长lb=7．2m，柱高lc=4．5m。要求：1．确定各柱在框架平面内的计算长度系数。2．若框架平面内在梁端有可靠的支承点，为无侧移框架，确定各柱平面内的计算长度。12、实腹柱的柱脚设计条件：一轴心受压实腹柱，轴心压力设计值为N=1300kN，柱截面尺寸如图4．2．35所示，钢材为Q235。要求：柱脚设计13、一焊接工字形截面的简支主梁如题图，截面无扣孔。采用Q235(3号钢)钢材。跨度为12．75m。距每边支座4．25m处支承次梁(假定在该处可作为主梁的侧向支点)，次粱传到主粱上的非动力集中荷载设计值P=220kN，主梁自重设计值取2．0kN／m。截面面积A=156．8×102mm2，截面惯性矩Ix=264876×104mm4，截面面积矩S=2951×103mm3，截面抵抗矩Wnx=Wx=5133×103mm3，截面惯性距iy=48．5mm。验算主梁的整体稳定性时的最大应力为()。A、195．6N／mm2B、201．8N／mm2C、204．4N／mm2D、2...
