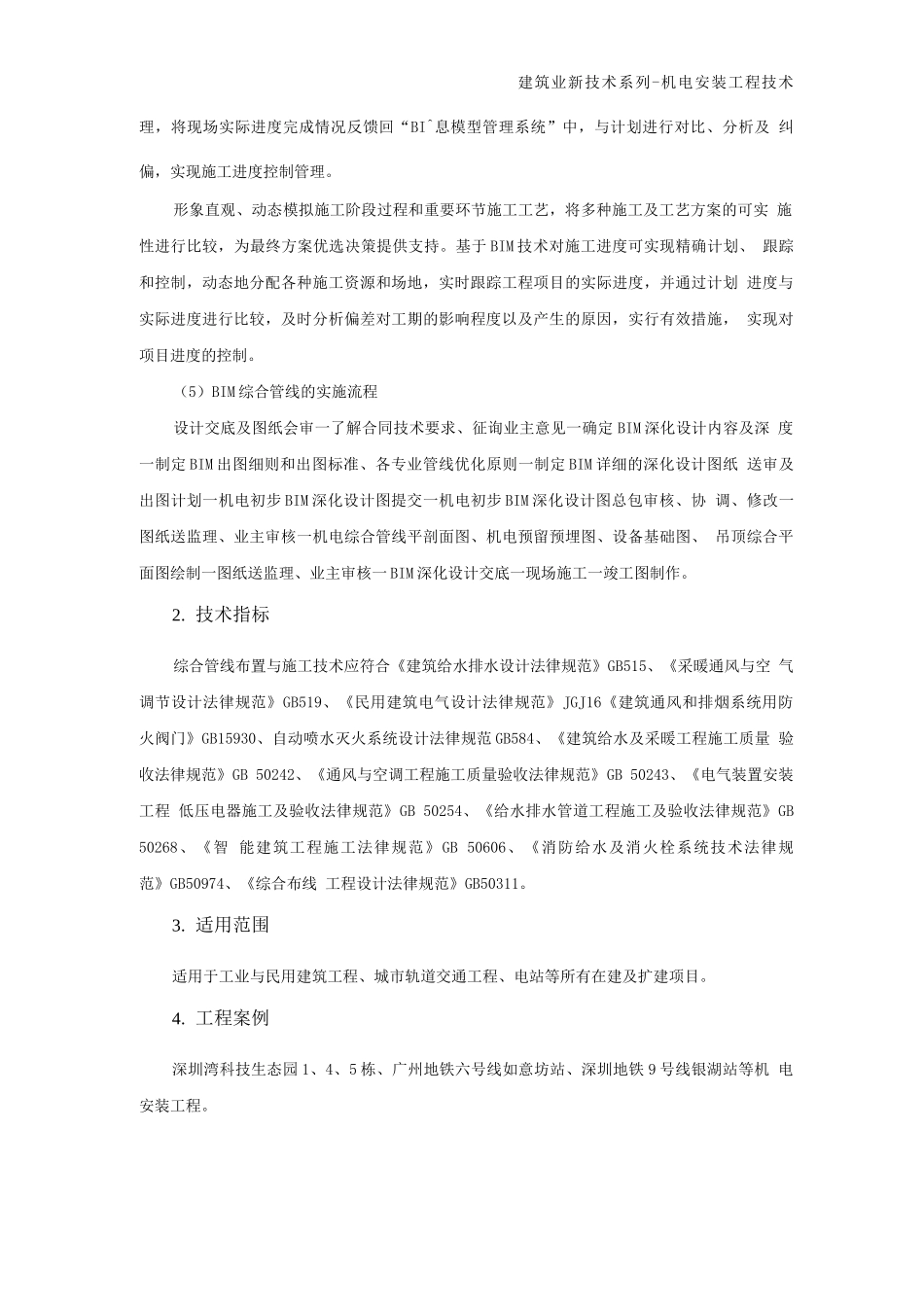

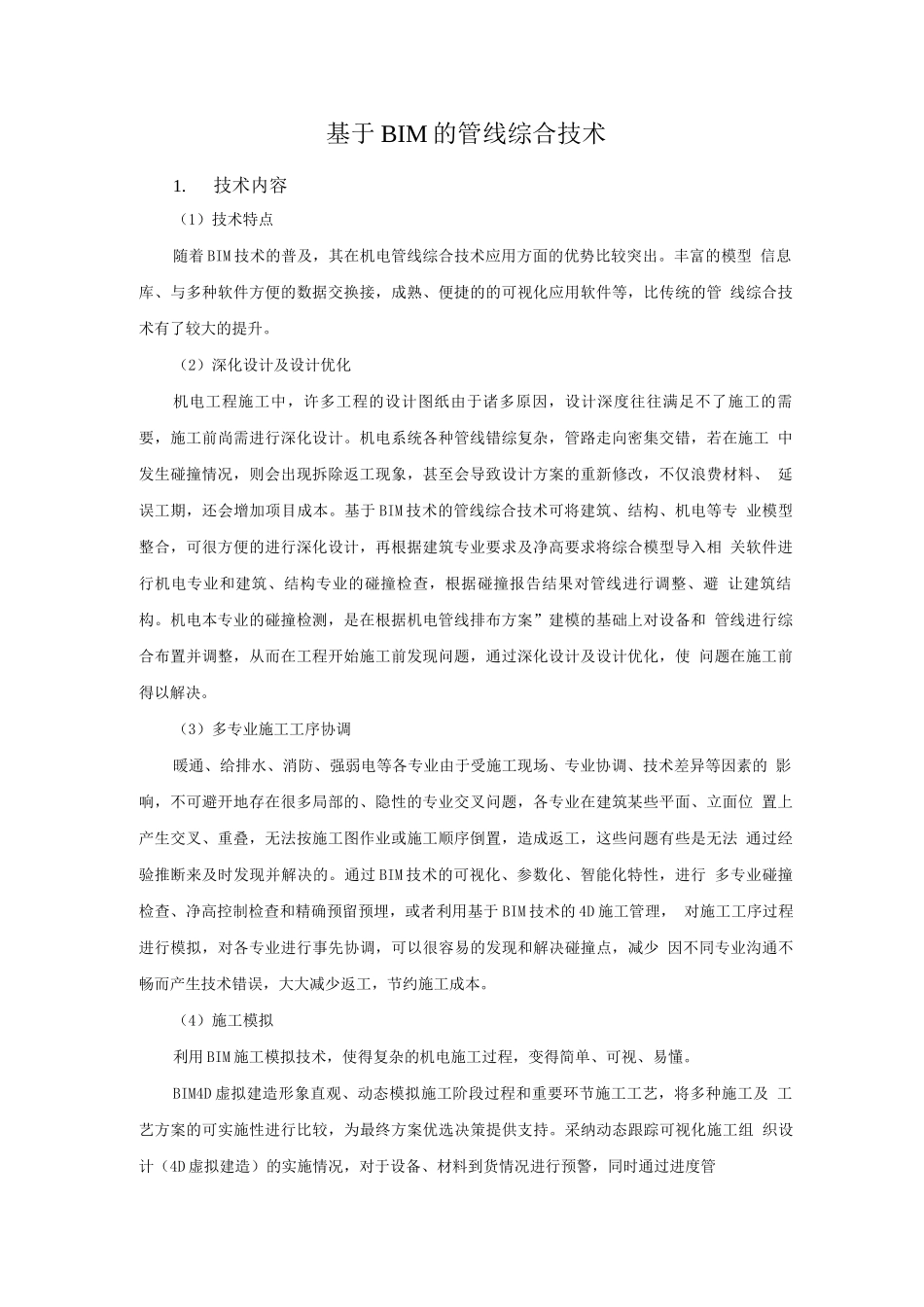

基于 BIM 的管线综合技术1.技术内容（1）技术特点随着 BIM 技术的普及，其在机电管线综合技术应用方面的优势比较突出。丰富的模型 信息库、与多种软件方便的数据交换接，成熟、便捷的的可视化应用软件等，比传统的管 线综合技术有了较大的提升。（2）深化设计及设计优化机电工程施工中，许多工程的设计图纸由于诸多原因，设计深度往往满足不了施工的需 要，施工前尚需进行深化设计。机电系统各种管线错综复杂，管路走向密集交错，若在施工 中发生碰撞情况，则会出现拆除返工现象，甚至会导致设计方案的重新修改，不仅浪费材料、 延误工期，还会增加项目成本。基于 BIM 技术的管线综合技术可将建筑、结构、机电等专 业模型整合，可很方便的进行深化设计，再根据建筑专业要求及净高要求将综合模型导入相 关软件进行机电专业和建筑、结构专业的碰撞检查，根据碰撞报告结果对管线进行调整、避 让建筑结构。机电本专业的碰撞检测，是在根据机电管线排布方案”建模的基础上对设备和 管线进行综合布置并调整，从而在工程开始施工前发现问题，通过深化设计及设计优化，使 问题在施工前得以解决。（3）多专业施工工序协调暖通、给排水、消防、强弱电等各专业由于受施工现场、专业协调、技术差异等因素的 影响，不可避开地存在很多局部的、隐性的专业交叉问题，各专业在建筑某些平面、立面位 置上产生交叉、重叠，无法按施工图作业或施工顺序倒置，造成返工，这些问题有些是无法 通过经验推断来及时发现并解决的。通过 BIM 技术的可视化、参数化、智能化特性，进行 多专业碰撞检查、净高控制检查和精确预留预埋，或者利用基于 BIM 技术的 4D 施工管理， 对施工工序过程进行模拟，对各专业进行事先协调，可以很容易的发现和解决碰撞点，减少 因不同专业沟通不畅而产生技术错误，大大减少返工，节约施工成本。（4）施工模拟利用 BIM 施工模拟技术，使得复杂的机电施工过程，变得简单、可视、易懂。BIM4D 虚拟建造形象直观、动态模拟施工阶段过程和重要环节施工工艺，将多种施工及 工艺方案的可实施性进行比较，为最终方案优选决策提供支持。采纳动态跟踪可视化施工组 织设计（4D 虚拟建造）的实施情况，对于设备、材料到货情况进行预警，同时通过进度管建筑业新技术系列-机电安装工程技术 理，将现场实际进度完成情况反馈回“BI^息模型管理系统”中，与计划进行对比、分析及 纠偏，实现施工进度控制管理。形象直观、动态模...
