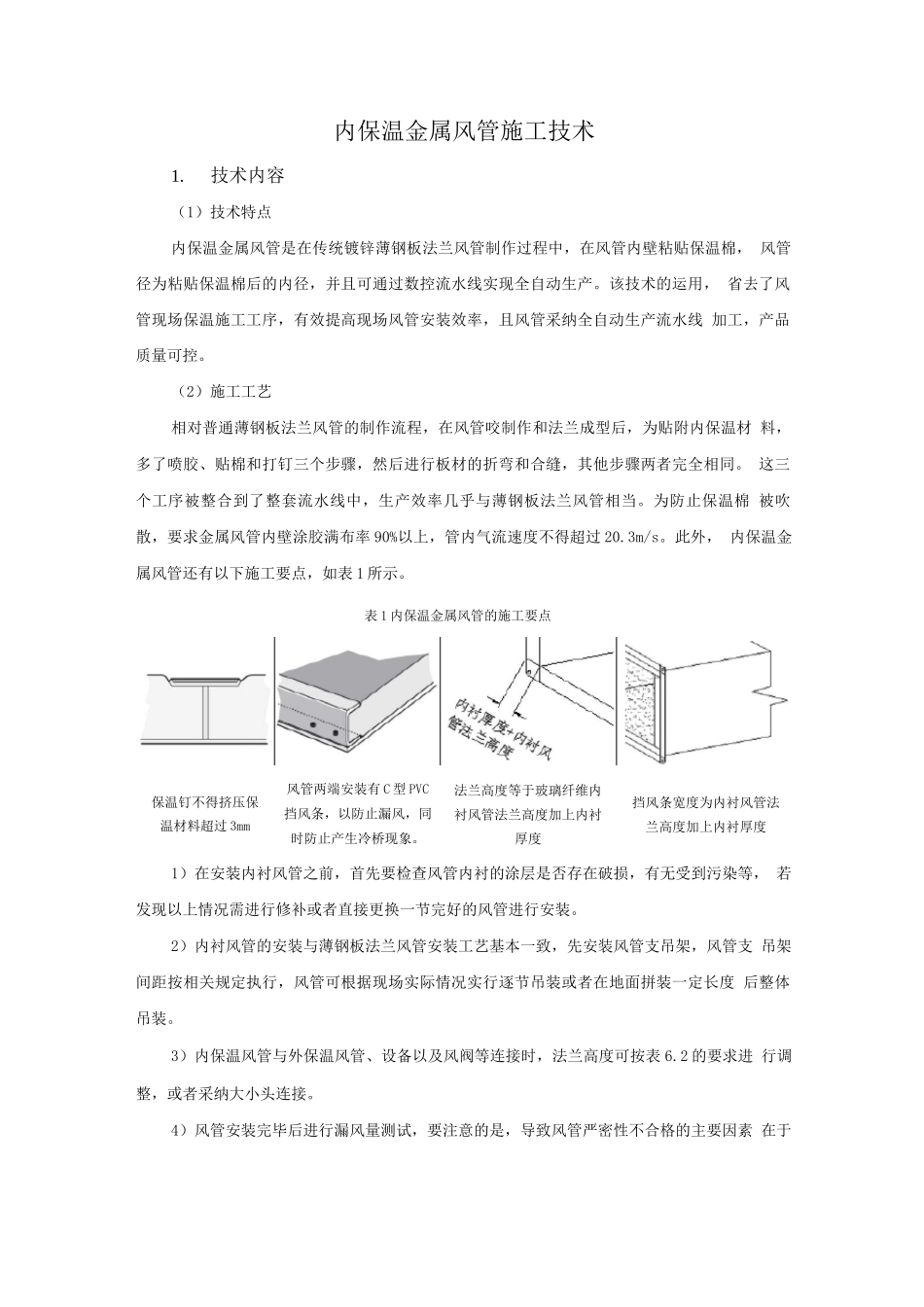

内保温金属风管施工技术1.技术内容（1）技术特点内保温金属风管是在传统镀锌薄钢板法兰风管制作过程中，在风管内壁粘贴保温棉， 风管径为粘贴保温棉后的内径，并且可通过数控流水线实现全自动生产。该技术的运用， 省去了风管现场保温施工工序，有效提高现场风管安装效率，且风管采纳全自动生产流水线 加工，产品质量可控。（2）施工工艺相对普通薄钢板法兰风管的制作流程，在风管咬制作和法兰成型后，为贴附内保温材 料，多了喷胶、贴棉和打钉三个步骤，然后进行板材的折弯和合缝，其他步骤两者完全相同。 这三个工序被整合到了整套流水线中，生产效率几乎与薄钢板法兰风管相当。为防止保温棉 被吹散，要求金属风管内壁涂胶满布率 90%以上，管内气流速度不得超过 20.3m/s。此外， 内保温金属风管还有以下施工要点，如表 1 所示。1）在安装内衬风管之前，首先要检查风管内衬的涂层是否存在破损，有无受到污染等， 若发现以上情况需进行修补或者直接更换一节完好的风管进行安装。2）内衬风管的安装与薄钢板法兰风管安装工艺基本一致，先安装风管支吊架，风管支 吊架间距按相关规定执行，风管可根据现场实际情况实行逐节吊装或者在地面拼装一定长度 后整体吊装。3）内保温风管与外保温风管、设备以及风阀等连接时，法兰高度可按表 6.2 的要求进 行调整，或者采纳大小头连接。4）风管安装完毕后进行漏风量测试，要注意的是，导致风管严密性不合格的主要因素 在于表 1 内保温金属风管的施工要点保温钉不得挤压保 温材料超过 3mm风管两端安装有 C 型 PVC 挡风条，以防止漏风，同 时防止产生冷桥现象。法兰高度等于玻璃纤维内 衬风管法兰高度加上内衬 厚度挡风条宽度为内衬风管法 兰高度加上内衬厚度风管挡风条的安装与法兰边没有对齐，以及没有选用合适宽度的法兰垫料或者垫料粘贴 时不够法律规范。5）风管运输及安装过程中应注意防潮、防尘。2. 技术指标1）风管系统强度及严密性指标，应满足《通风与空调工程施工质量验收法律规范》GB50243 要求；2）风管系统保温及耐火性能指标，应分别满足《通风与空调工程施工质量验收法律规范》 GB50243 和《通风管道技术规程》JGJ141 要求；3）内保温风管金属风管的制作与安装，可参考国家建筑标准设计图集《非金属风管制 作与安装》15K114 的相关规定；4）内衬保温棉及其表面涂层，应当采纳不燃材料，采纳的粘结剂应为环保无毒型。3. 适用范围适用于低、中压空调系统风管...
