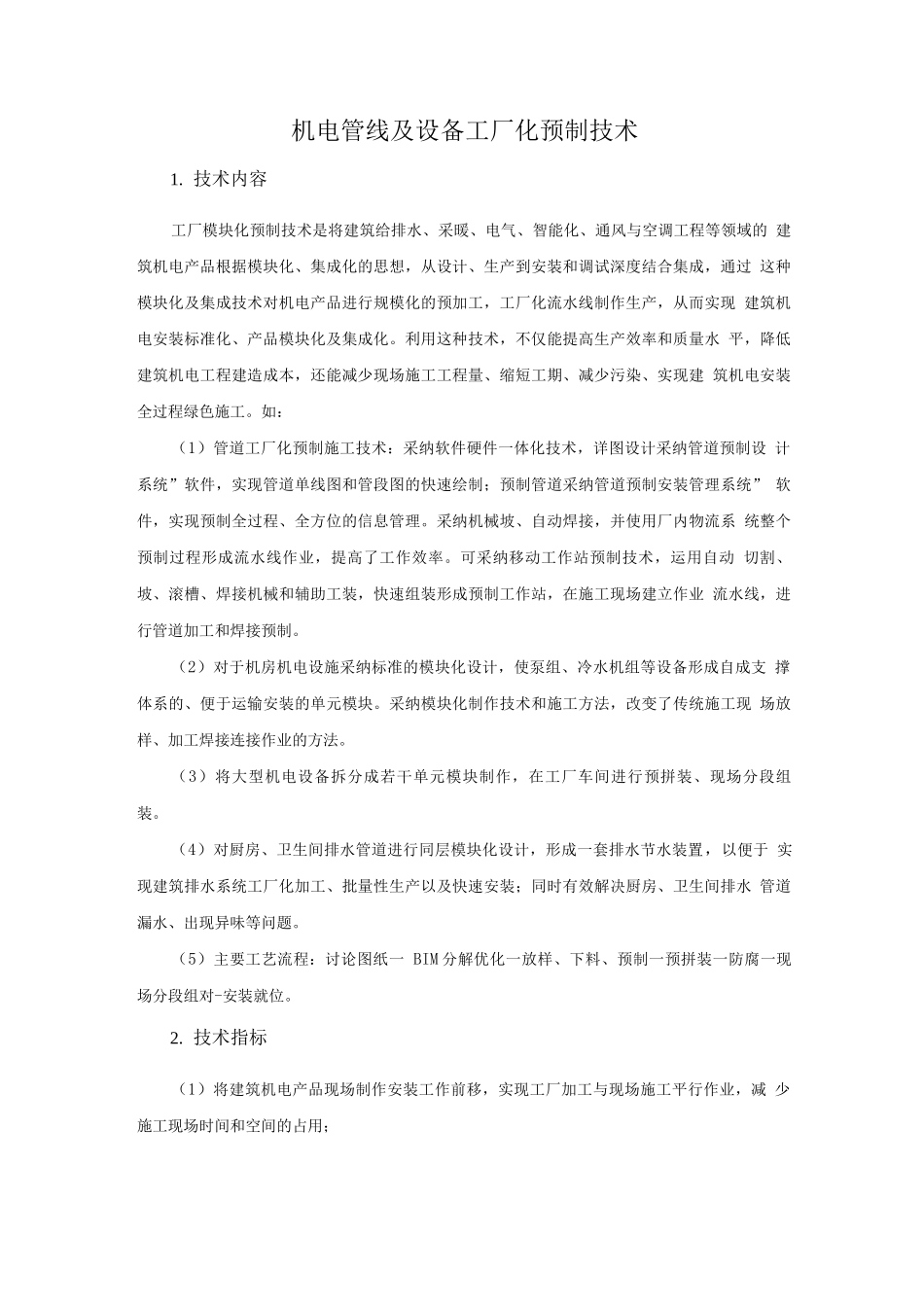

机电管线及设备工厂化预制技术1. 技术内容工厂模块化预制技术是将建筑给排水、采暖、电气、智能化、通风与空调工程等领域的 建筑机电产品根据模块化、集成化的思想，从设计、生产到安装和调试深度结合集成，通过 这种模块化及集成技术对机电产品进行规模化的预加工，工厂化流水线制作生产，从而实现 建筑机电安装标准化、产品模块化及集成化。利用这种技术，不仅能提高生产效率和质量水 平，降低建筑机电工程建造成本，还能减少现场施工工程量、缩短工期、减少污染、实现建 筑机电安装全过程绿色施工。如：（1）管道工厂化预制施工技术：采纳软件硬件一体化技术，详图设计采纳管道预制设 计系统”软件，实现管道单线图和管段图的快速绘制；预制管道采纳管道预制安装管理系统” 软件，实现预制全过程、全方位的信息管理。采纳机械坡、自动焊接，并使用厂内物流系 统整个预制过程形成流水线作业，提高了工作效率。可采纳移动工作站预制技术，运用自动 切割、坡、滚槽、焊接机械和辅助工装，快速组装形成预制工作站，在施工现场建立作业 流水线，进行管道加工和焊接预制。（2）对于机房机电设施采纳标准的模块化设计，使泵组、冷水机组等设备形成自成支 撑体系的、便于运输安装的单元模块。采纳模块化制作技术和施工方法，改变了传统施工现 场放样、加工焊接连接作业的方法。（3）将大型机电设备拆分成若干单元模块制作，在工厂车间进行预拼装、现场分段组 装。（4）对厨房、卫生间排水管道进行同层模块化设计，形成一套排水节水装置，以便于 实现建筑排水系统工厂化加工、批量性生产以及快速安装；同时有效解决厨房、卫生间排水 管道漏水、出现异味等问题。（5）主要工艺流程：讨论图纸一 BIM 分解优化一放样、下料、预制一预拼装一防腐一现 场分段组对-安装就位。2. 技术指标（1）将建筑机电产品现场制作安装工作前移，实现工厂加工与现场施工平行作业，减 少施工现场时间和空间的占用；（2）模块适用尺寸：公路运输控制在 31mm x 38mm x 180mm 以内；船运控制在尺寸 60mm x 50mm x 5mm 以内。若模块在港附近安装，无运输障碍，模块尺寸可 根据具体实际情况进一步加大；(3)模块重量要求：公路运输一般控制在 40t 以内，模块重量也应根据施工现场起重 设备的具体实际情况有所调整。3. 适用范围适用于大、中型民用建筑工程、工业工程、石油化工工程的设备、管道、电气安装，尤 其适用于高层的办公楼、酒店、住...
