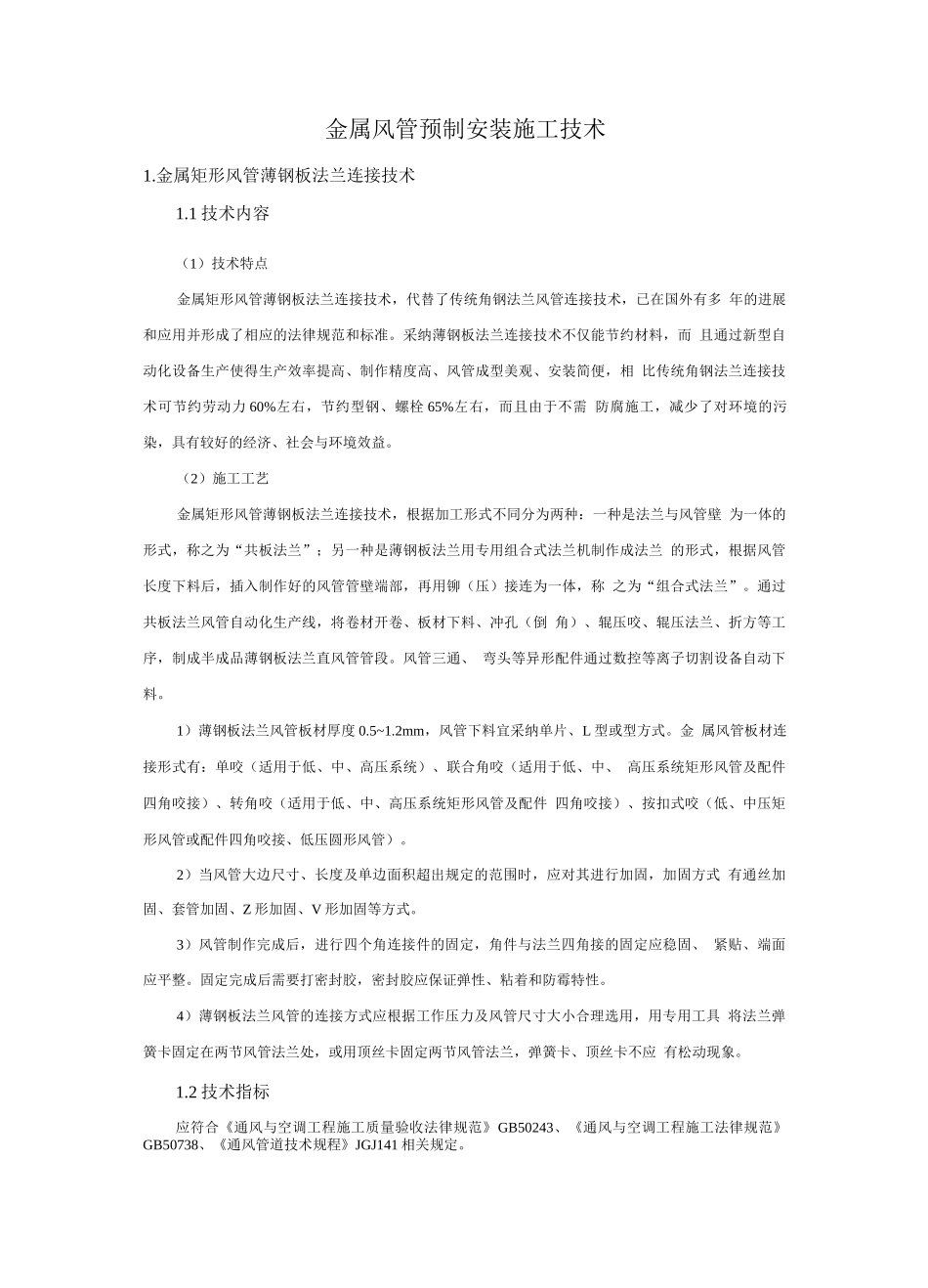

金属风管预制安装施工技术1.金属矩形风管薄钢板法兰连接技术1.1 技术内容（1）技术特点金属矩形风管薄钢板法兰连接技术，代替了传统角钢法兰风管连接技术，已在国外有多 年的进展和应用并形成了相应的法律规范和标准。采纳薄钢板法兰连接技术不仅能节约材料，而 且通过新型自动化设备生产使得生产效率提高、制作精度高、风管成型美观、安装简便，相 比传统角钢法兰连接技术可节约劳动力 60%左右，节约型钢、螺栓 65%左右，而且由于不需 防腐施工，减少了对环境的污染，具有较好的经济、社会与环境效益。（2）施工工艺金属矩形风管薄钢板法兰连接技术，根据加工形式不同分为两种：一种是法兰与风管壁 为一体的形式，称之为“共板法兰”；另一种是薄钢板法兰用专用组合式法兰机制作成法兰 的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体，称 之为“组合式法兰”。通过共板法兰风管自动化生产线，将卷材开卷、板材下料、冲孔（倒 角）、辊压咬、辊压法兰、折方等工序，制成半成品薄钢板法兰直风管管段。风管三通、 弯头等异形配件通过数控等离子切割设备自动下料。1）薄钢板法兰风管板材厚度 0.5~1.2mm，风管下料宜采纳单片、L 型或型方式。金 属风管板材连接形式有：单咬（适用于低、中、高压系统）、联合角咬（适用于低、中、 高压系统矩形风管及配件四角咬接）、转角咬（适用于低、中、高压系统矩形风管及配件 四角咬接）、按扣式咬（低、中压矩形风管或配件四角咬接、低压圆形风管）。2）当风管大边尺寸、长度及单边面积超出规定的范围时，应对其进行加固，加固方式 有通丝加固、套管加固、Z 形加固、V 形加固等方式。3）风管制作完成后，进行四个角连接件的固定，角件与法兰四角接的固定应稳固、 紧贴、端面应平整。固定完成后需要打密封胶，密封胶应保证弹性、粘着和防霉特性。4）薄钢板法兰风管的连接方式应根据工作压力及风管尺寸大小合理选用，用专用工具 将法兰弹簧卡固定在两节风管法兰处，或用顶丝卡固定两节风管法兰，弹簧卡、顶丝卡不应 有松动现象。1.2 技术指标应符合《通风与空调工程施工质量验收法律规范》GB50243、《通风与空调工程施工法律规范》 GB50738、《通风管道技术规程》JGJ141 相关规定。1.3 适用范围金属矩形风管薄钢板法兰连接技术适用于通风空调系统中工作压力不大于 15Pa 的非 防排烟系统、风管边长尺寸不大于 15mm （加固后为 20mm）的薄钢板法兰...
