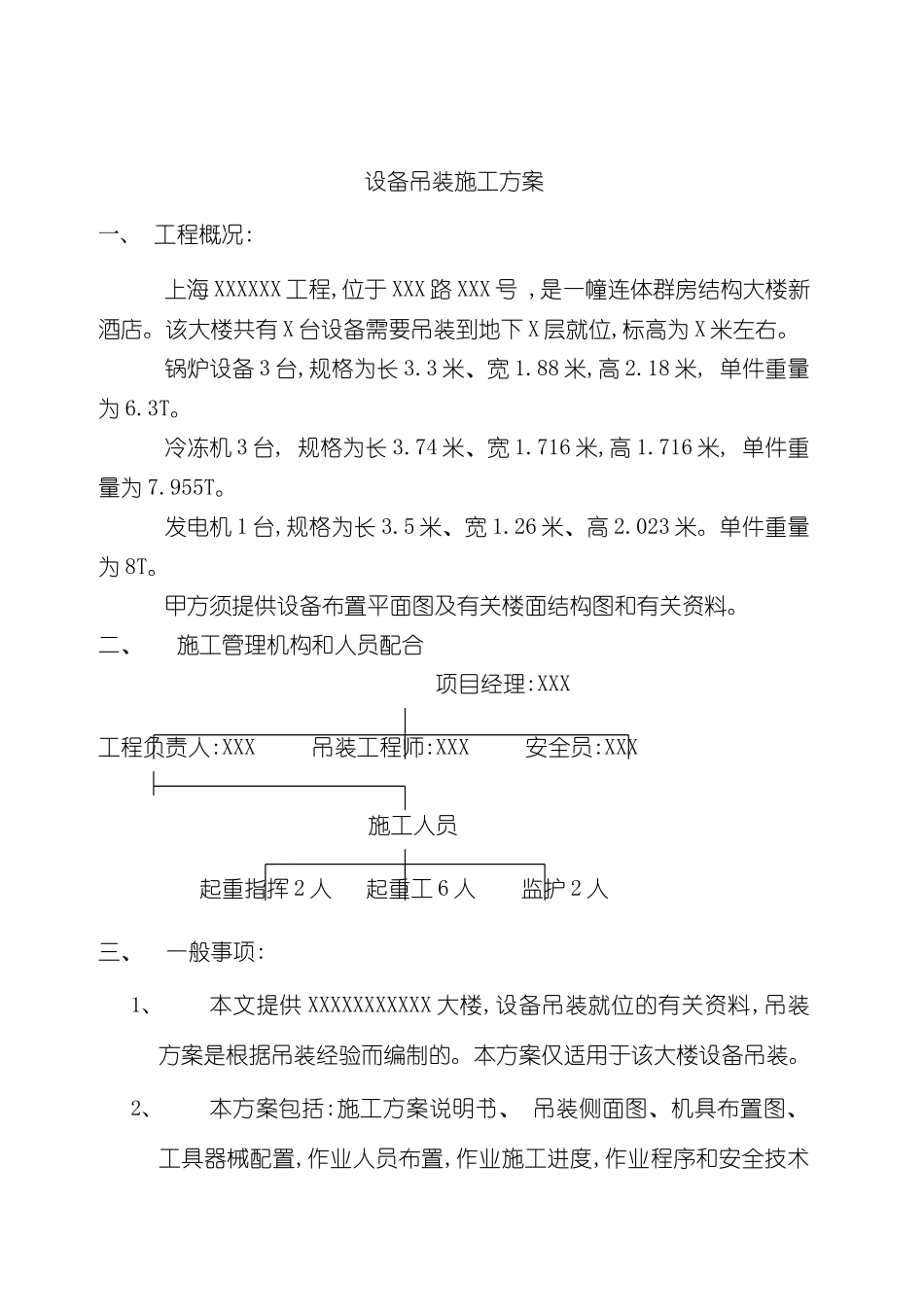

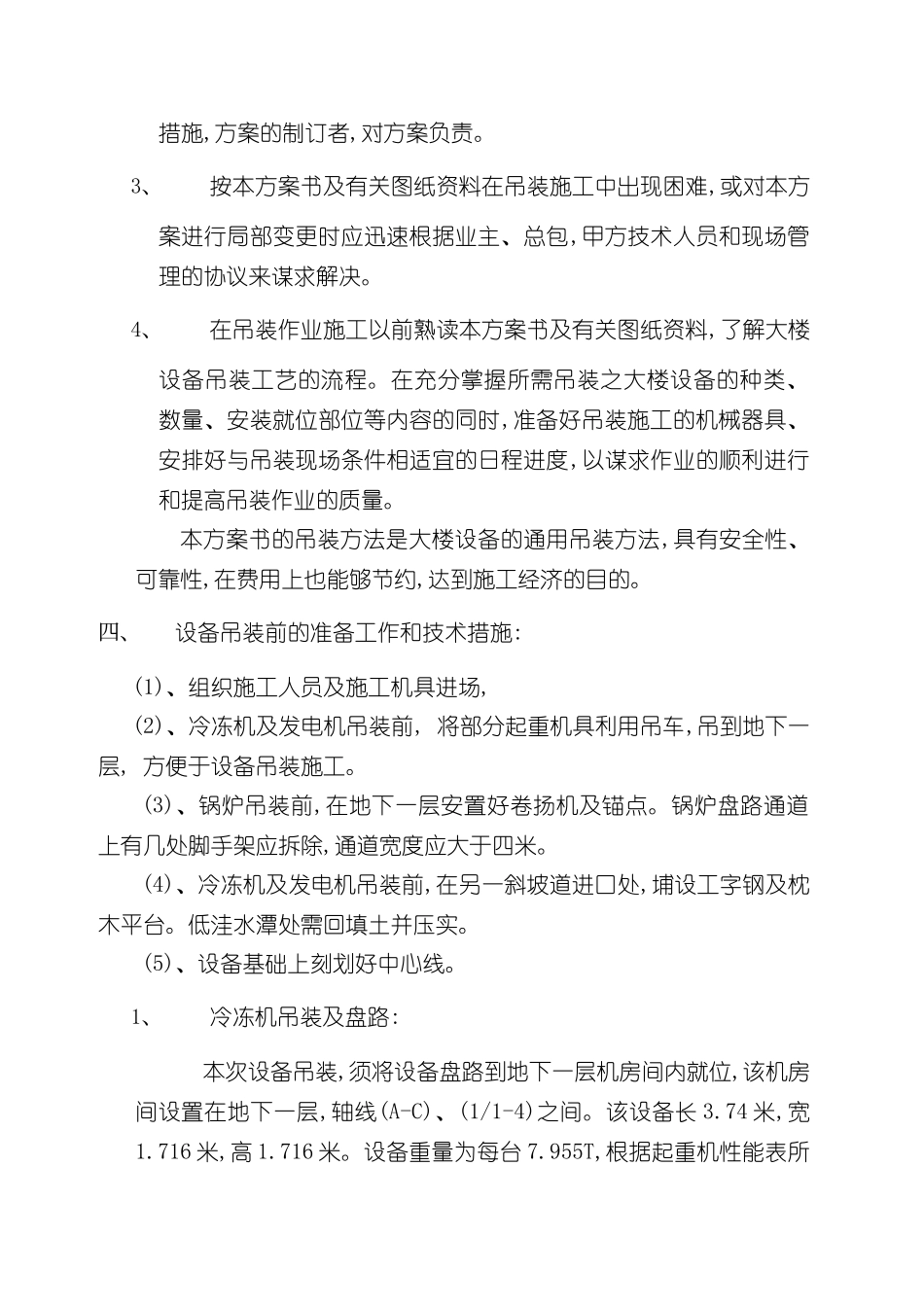

机电安装设备吊装施工方案仅供参考设备吊装施工方案一、 工程概况:上海 XXXXXX 工程,位于 XXX 路 XXX 号 ,是一幢连体群房结构大楼新酒店。该大楼共有 X 台设备需要吊装到地下 X 层就位,标高为 X 米左右。锅炉设备 3 台,规格为长 3.3 米、宽 1.88 米,高 2.18 米, 单件重量为 6.3T。冷冻机 3 台, 规格为长 3.74 米、宽 1.716 米,高 1.716 米, 单件重量为 7.955T。发电机 1 台,规格为长 3.5 米、宽 1.26 米、高 2.023 米。单件重量为 8T。 甲方须提供设备布置平面图及有关楼面结构图和有关资料。 二、 施工管理机构和人员配合项目经理:XXX工程负责人:XXX 吊装工程师:XXX 安全员:XXX 施工人员 起重指挥 2 人 起重工 6 人 监护 2 人三、 一般事项: 1、本文提供 XXXXXXXXXXX 大楼,设备吊装就位的有关资料,吊装方案是根据吊装经验而编制的。本方案仅适用于该大楼设备吊装。2、本方案包括:施工方案说明书、 吊装侧面图、机具布置图、工具器械配置,作业人员布置,作业施工进度,作业程序和安全技术措施,方案的制订者,对方案负责。3、按本方案书及有关图纸资料在吊装施工中出现困难,或对本方案进行局部变更时应迅速根据业主、总包,甲方技术人员和现场管理的协议来谋求解决。4、在吊装作业施工以前熟读本方案书及有关图纸资料,了解大楼设备吊装工艺的流程。在充分掌握所需吊装之大楼设备的种类、数量、安装就位部位等内容的同时,准备好吊装施工的机械器具、安排好与吊装现场条件相适宜的日程进度,以谋求作业的顺利进行和提高吊装作业的质量。本方案书的吊装方法是大楼设备的通用吊装方法,具有安全性、可靠性,在费用上也能够节约,达到施工经济的目的。四、设备吊装前的准备工作和技术措施: (1)、组织施工人员及施工机具进场, (2)、冷冻机及发电机吊装前, 将部分起重机具利用吊车,吊到地下一层, 方便于设备吊装施工。(3)、锅炉吊装前,在地下一层安置好卷扬机及锚点。锅炉盘路通道上有几处脚手架应拆除,通道宽度应大于四米。(4)、冷冻机及发电机吊装前,在另一斜坡道进口处,埔设工字钢及枕木平台。低洼水潭处需回填土并压实。(5)、设备基础上刻划好中心线。1、冷冻机吊装及盘路:本次设备吊装,须将设备盘路到地下一层机房间内就位,该机房间设置在地下一层,轴线(A-C)、(1/1-4)之间。该设备长 3.74 米,宽1.716 米,高 1.716 米。设备重量为每台 7.955T,根据起重机性能表所知,50T 汽车吊,围...
