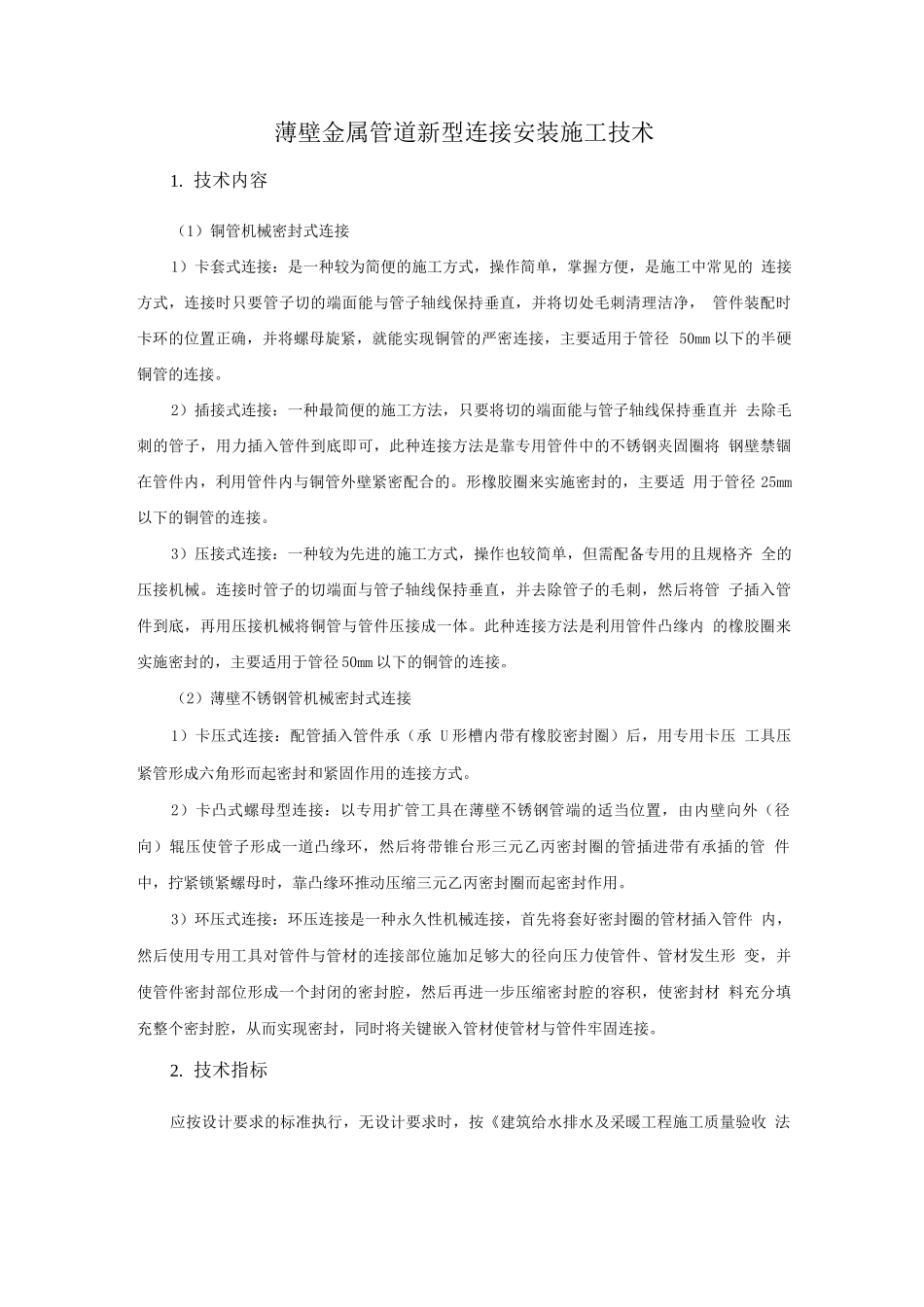

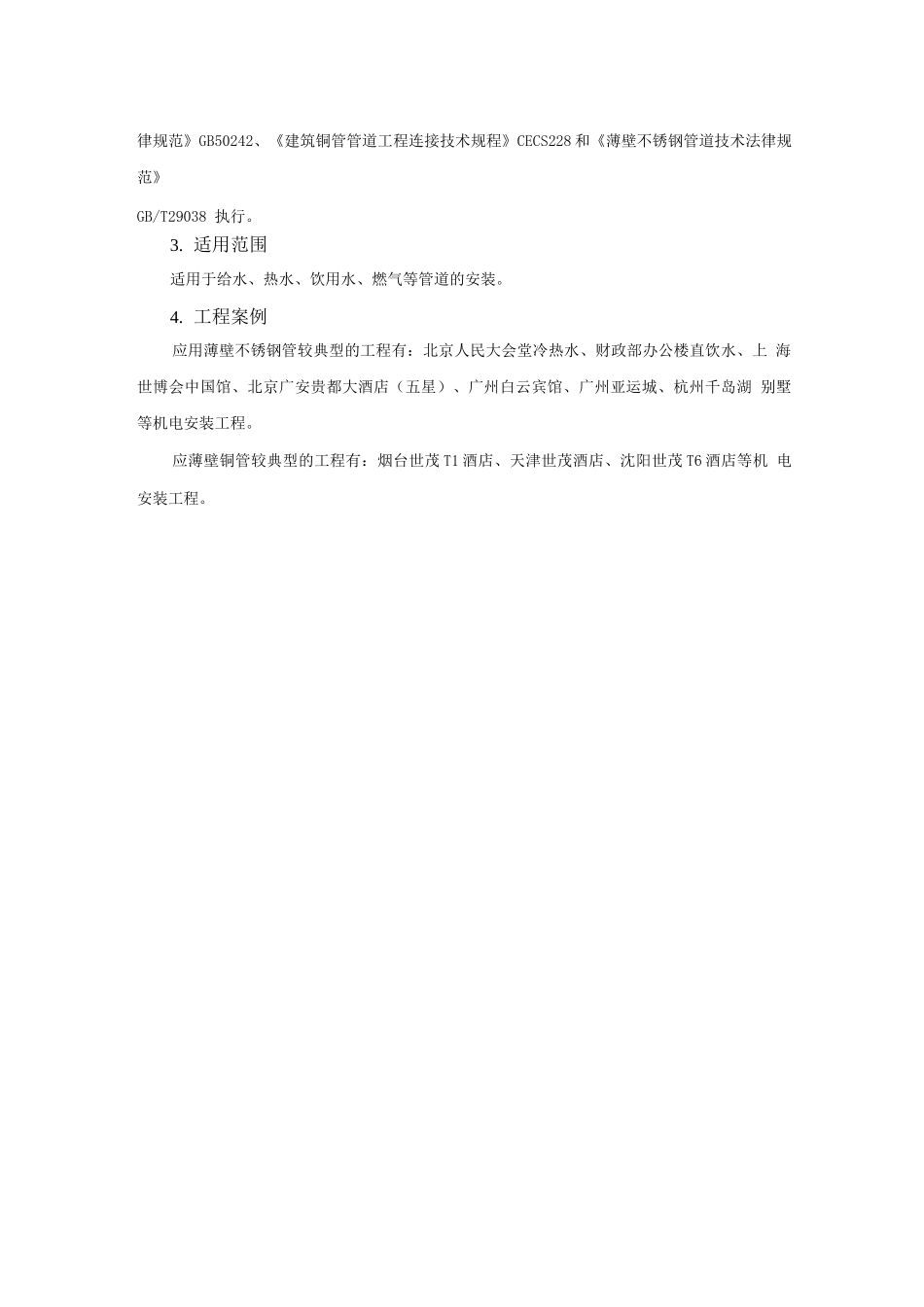

薄壁金属管道新型连接安装施工技术1. 技术内容（1）铜管机械密封式连接1）卡套式连接：是一种较为简便的施工方式，操作简单，掌握方便，是施工中常见的 连接方式，连接时只要管子切的端面能与管子轴线保持垂直，并将切处毛刺清理洁净， 管件装配时卡环的位置正确，并将螺母旋紧，就能实现铜管的严密连接，主要适用于管径 50mm 以下的半硬铜管的连接。2）插接式连接：一种最简便的施工方法，只要将切的端面能与管子轴线保持垂直并 去除毛刺的管子，用力插入管件到底即可，此种连接方法是靠专用管件中的不锈钢夹固圈将 钢壁禁锢在管件内，利用管件内与铜管外壁紧密配合的。形橡胶圈来实施密封的，主要适 用于管径 25mm以下的铜管的连接。3）压接式连接：一种较为先进的施工方式，操作也较简单，但需配备专用的且规格齐 全的压接机械。连接时管子的切端面与管子轴线保持垂直，并去除管子的毛刺，然后将管 子插入管件到底，再用压接机械将铜管与管件压接成一体。此种连接方法是利用管件凸缘内 的橡胶圈来实施密封的，主要适用于管径 50mm 以下的铜管的连接。（2）薄壁不锈钢管机械密封式连接1）卡压式连接：配管插入管件承（承 U 形槽内带有橡胶密封圈）后，用专用卡压 工具压紧管形成六角形而起密封和紧固作用的连接方式。2）卡凸式螺母型连接：以专用扩管工具在薄壁不锈钢管端的适当位置，由内壁向外（径 向）辊压使管子形成一道凸缘环，然后将带锥台形三元乙丙密封圈的管插进带有承插的管 件中，拧紧锁紧螺母时，靠凸缘环推动压缩三元乙丙密封圈而起密封作用。3）环压式连接：环压连接是一种永久性机械连接，首先将套好密封圈的管材插入管件 内，然后使用专用工具对管件与管材的连接部位施加足够大的径向压力使管件、管材发生形 变，并使管件密封部位形成一个封闭的密封腔，然后再进一步压缩密封腔的容积，使密封材 料充分填充整个密封腔，从而实现密封，同时将关键嵌入管材使管材与管件牢固连接。2. 技术指标应按设计要求的标准执行，无设计要求时，按《建筑给水排水及采暖工程施工质量验收 法律规范》GB50242、《建筑铜管管道工程连接技术规程》CECS228 和《薄壁不锈钢管道技术法律规范》GB/T29038 执行。3. 适用范围适用于给水、热水、饮用水、燃气等管道的安装。4. 工程案例应用薄壁不锈钢管较典型的工程有：北京人民大会堂冷热水、财政部办公楼直饮水、上 海世博会中国馆、北京广安贵都大酒店（五星）、广州白云...
