松木桩计算过程

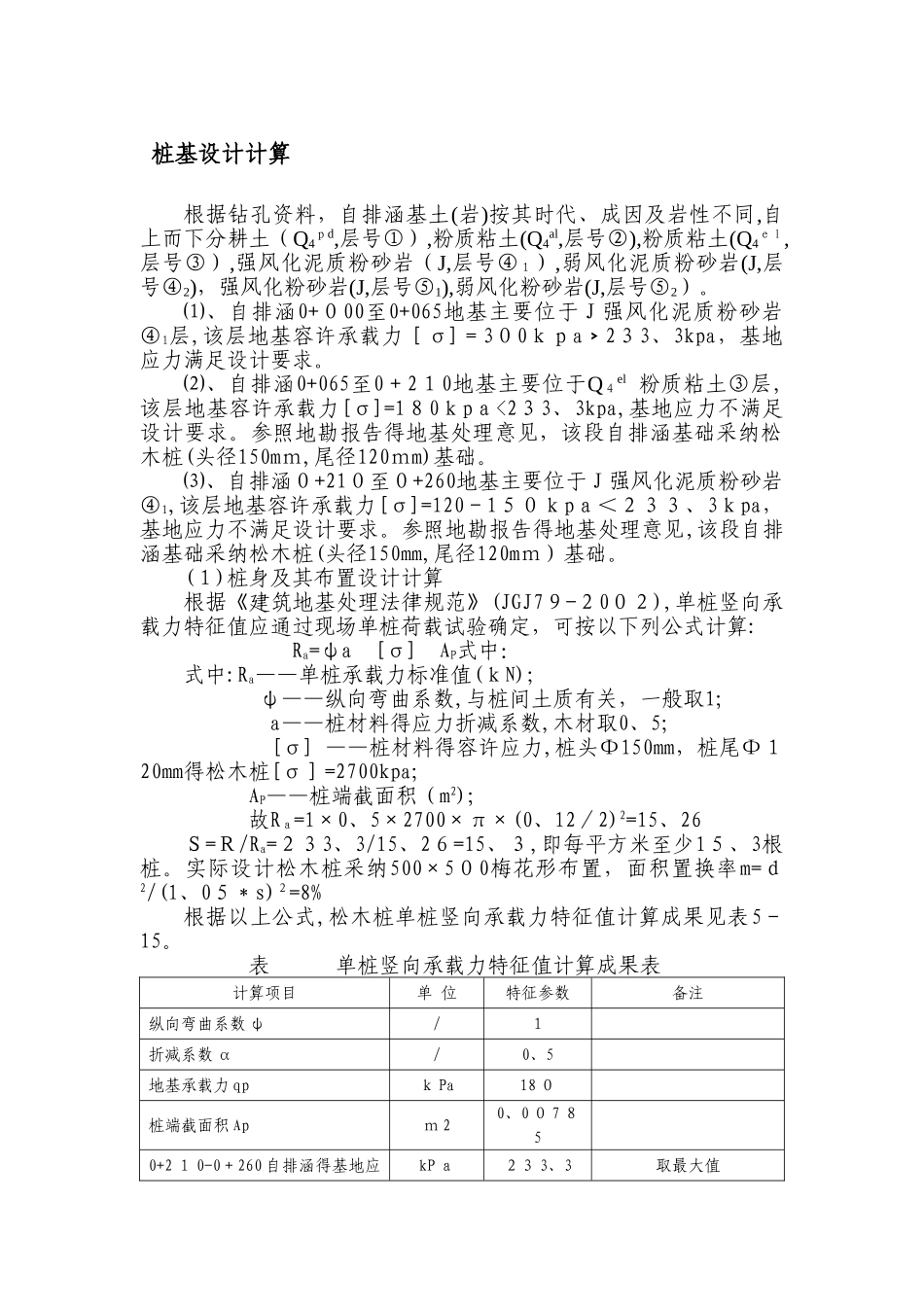

桩基设计计算根据钻孔资料，自排涵基土(岩)按其时代、成因及岩性不同,自上而下分耕土（Q4ｐd,层号①）,粉质粘土(Q4al,层号②),粉质粘土(Q4ｅｌ,层号③）,强风化泥质粉砂岩（J,层号④１）,弱风化泥质粉砂岩(J,层号④2)，强风化粉砂岩(J,层号⑤1),弱风化粉砂岩(J,层号⑤2）。⑴、自排涵0+０00至0+065地基主要位于Ｊ强风化泥质粉砂岩④1层,该层地基容许承载力［σ]＝3０0ｋｐa2﹥ ３3、3kpa，基地应力满足设计要求。⑵、自排涵0+065至0＋2１0地基主要位于Q４el 粉质粘土③层,该层地基容许承载力[σ]=1８0ｋpａ<2３3、3kpa,基地应力不满足设计要求。参照地勘报告得地基处理意见，该段自排涵基础采纳松木桩(头径150mｍ,尾径120ｍm)基础。⑶、自排涵０+21０至０+260地基主要位于Ｊ强风化泥质粉砂岩④1,该层地基容许承载力[σ]=120－1５０ｋpａ＜２３３、3ｋpa，基地应力不满足设计要求。参照地勘报告得地基处理意见,该段自排涵基础采纳松木桩(头径150mm,尾径120mｍ）基础。(１)桩身及其布置设计计算根据《建筑地基处理法律规范》(JGJ7９-２0０２),单桩竖向承载力特征值应通过现场单桩荷载试验确定，可按以下列公式计算: Ra=ψa [σ] AP式中：式中:Ra——单桩承载力标准值(ｋN)； ψ——纵向弯曲系数,与桩间土质有关，一般取1; a——桩材料得应力折减系数,木材取0、5; [σ] ——桩材料得容许应力,桩头Φ150mm，桩尾Φ１20mm得松木桩[σ］=2700kpa; AP——桩端截面积（m2); 故Rａ=1×0、5×2700×π×(0、12／2)2=15、26Ｓ=Ｒ/Ra=２３3、3/15、2６=15、３,即每平方米至少1５、3根桩。实际设计松木桩采纳500×5０0梅花形布置，面积置换率m=ｄ2/(1、0５＊s)２=8%根据以上公式,松木桩单桩竖向承载力特征值计算成果见表5－15。 表 单桩竖向承载力特征值计算成果表计算项目单 位特征参数备注纵向弯曲系数 ψ/１折减系数 α/0、5地基承载力 qpｋ Pa18 ０桩端截面积 Apｍ 20、0 ０ 7 ８50+2 １ 0-0＋260 自排涵得基地应kP ａ２３ 3、3取最大值力 R单桩竖向承载力特征值 RakP ａ15、3每平方米所需桩数 n根15、3取１ 6,即按 50 ０×500mm 梅花型布置松木桩桩身尾径φ=12ｍm,单桩长3ｍ，按5０0×500mm间距呈梅花型布置。②、复合地基设计计算根据《建筑地基处理法律规范》(JGJ79-２０02),复合地基承载力应通过现场复合地基载荷试验确定,对于初步设计报告阶段,可按以下列公式估算:复合地基承载力: 式中： ——复合地基承载力特...
