架桥机安装梁施工技术方案

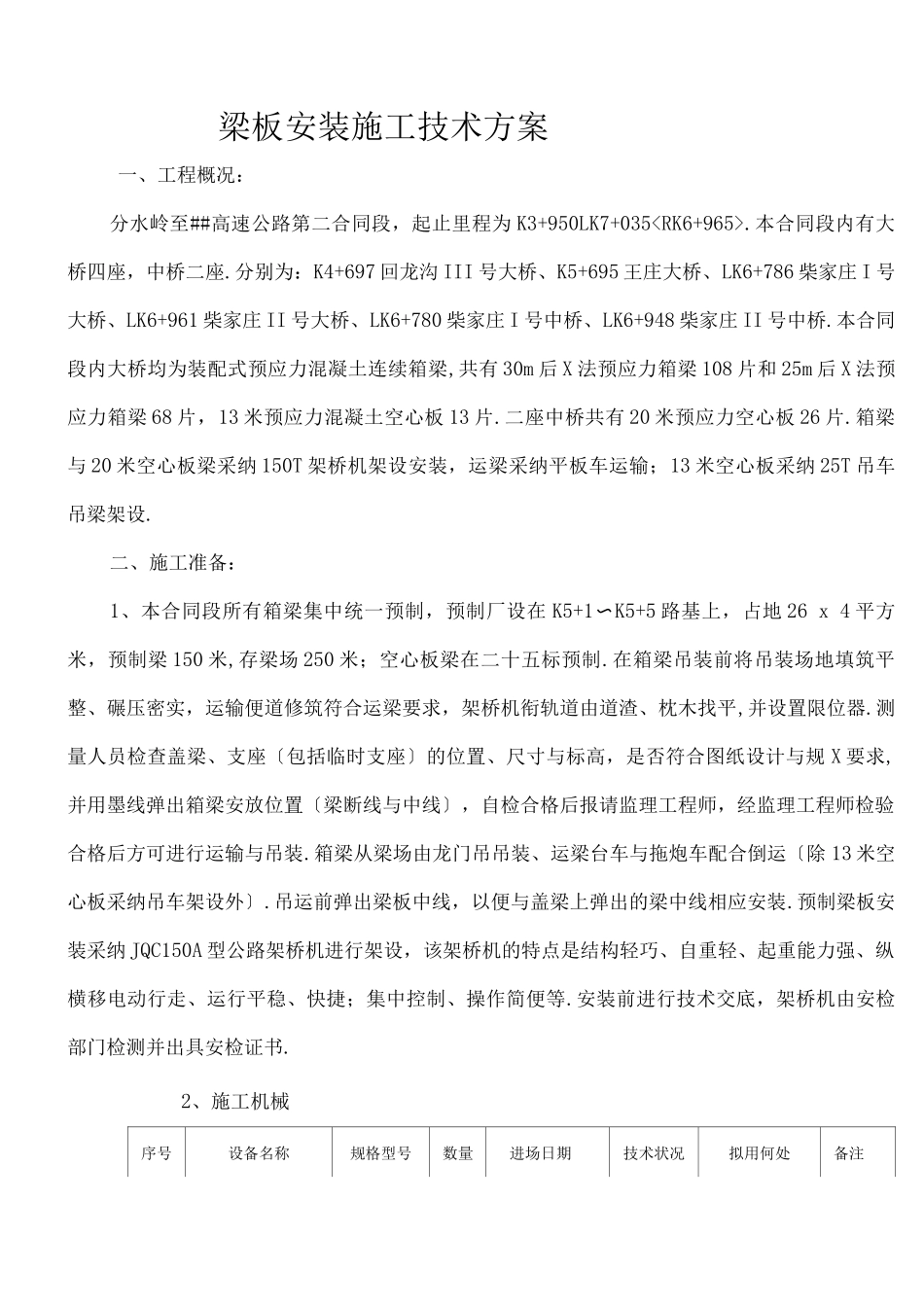

架桥机安装梁施工技术方案_第1页
1/8

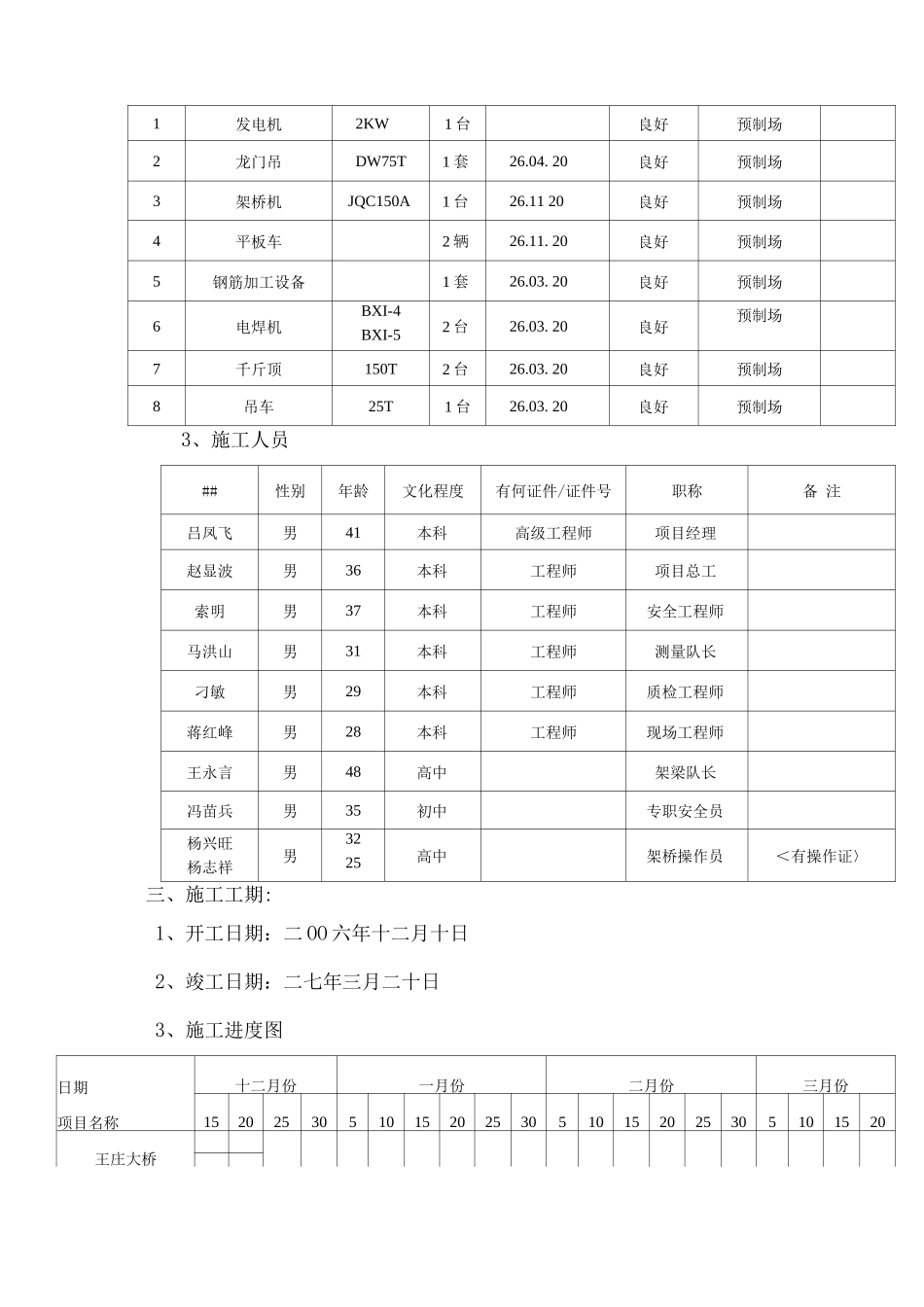

架桥机安装梁施工技术方案_第2页
2/8
架桥机安装梁施工技术方案_第3页
3/8
梁板安装施工技术方案一、工程概况:分水岭至##高速公路第二合同段,起止里程为 K3+950LK7+035.本合同段内有大桥四座,中桥二座.分别为:K4+697 回龙沟 III 号大桥、K5+695 王庄大桥、LK6+786 柴家庄 I 号大桥、LK6+961 柴家庄 II 号大桥、LK6+780 柴家庄 I 号中桥、LK6+948 柴家庄 II 号中桥.本合同段内大桥均为装配式预应力混凝土连续箱梁,共有 30m 后 X 法预应力箱梁 108 片和 25m 后 X 法预应力箱梁 68 片,13 米预应力混凝土空心板 13 片.二座中桥共有 20 米预应力空心板 26 片.箱梁与 20 米空心板梁采纳 150T 架桥机架设安装,运梁采纳平板车运输;13 米空心板采纳 25T 吊车吊梁架设.二、施工准备:1、本合同段所有箱梁集中统一预制,预制厂设在 K5+1〜K5+5 路基上,占地 26 x 4 平方米,预制梁 150 米,存梁场 250 米;空心板梁在二十五标预制.在箱梁吊装前将吊装场地填筑平整、碾压密实,运输便道修筑符合运梁要求,架桥机衔轨道由道渣、枕木找平,并设置限位器.测量人员检查盖梁、支座〔包括临时支座〕的位置、尺寸与标高,是否符合图纸设计与规 X 要求,并用墨线弹出箱梁安放位置〔梁断线与中线〕,自检合格后报请监理工程师,经监理工程师检验合格后方可进行运输与吊装.箱梁从梁场由龙门吊吊装、运梁台车与拖炮车配合倒运〔除 13 米空心板采纳吊车架设外〕.吊运前弹出梁板中线,以便与盖梁上弹出的梁中线相应安装.预制梁板安装采纳 JQC150A 型公路架桥机进行架设,该架桥机的特点是结构轻巧、自重轻、起重能力强、纵横移电动行走、运行平稳、快捷;集中控制、操作简便等.安装前进行技术交底,架桥机由安检部门检测并出具安检证书.2、施工机械序号设备名称规格型号数量进场日期技术状况拟用何处备注1发电机2KW1 台良好预制场2龙门吊DW75T1 套26.04. 20良好预制场3架桥机JQC150A1 台26.11 20良好预制场4平板车2 辆26.11. 20良好预制场5钢筋加工设备1 套26.03. 20良好预制场6电焊机BXI-4BXI-52 台26.03. 20良好预制场7千斤顶150T2 台26.03. 20良好预制场8吊车25T1 台26.03. 20良好预制场3、施工人员##性别年龄文化程度有何证件/证件号职称备 注吕凤飞男41本科高级工程师项目经理赵显波男36本科工程师项目总工索明男37本科工程师安全工程师马洪山男31本科工程师测量队长刁敏男29本科工程师质检工程师蒋红峰男28本科工程师现场工程师王永言男48高中架梁队...
