某中学办公楼结构设计计算书

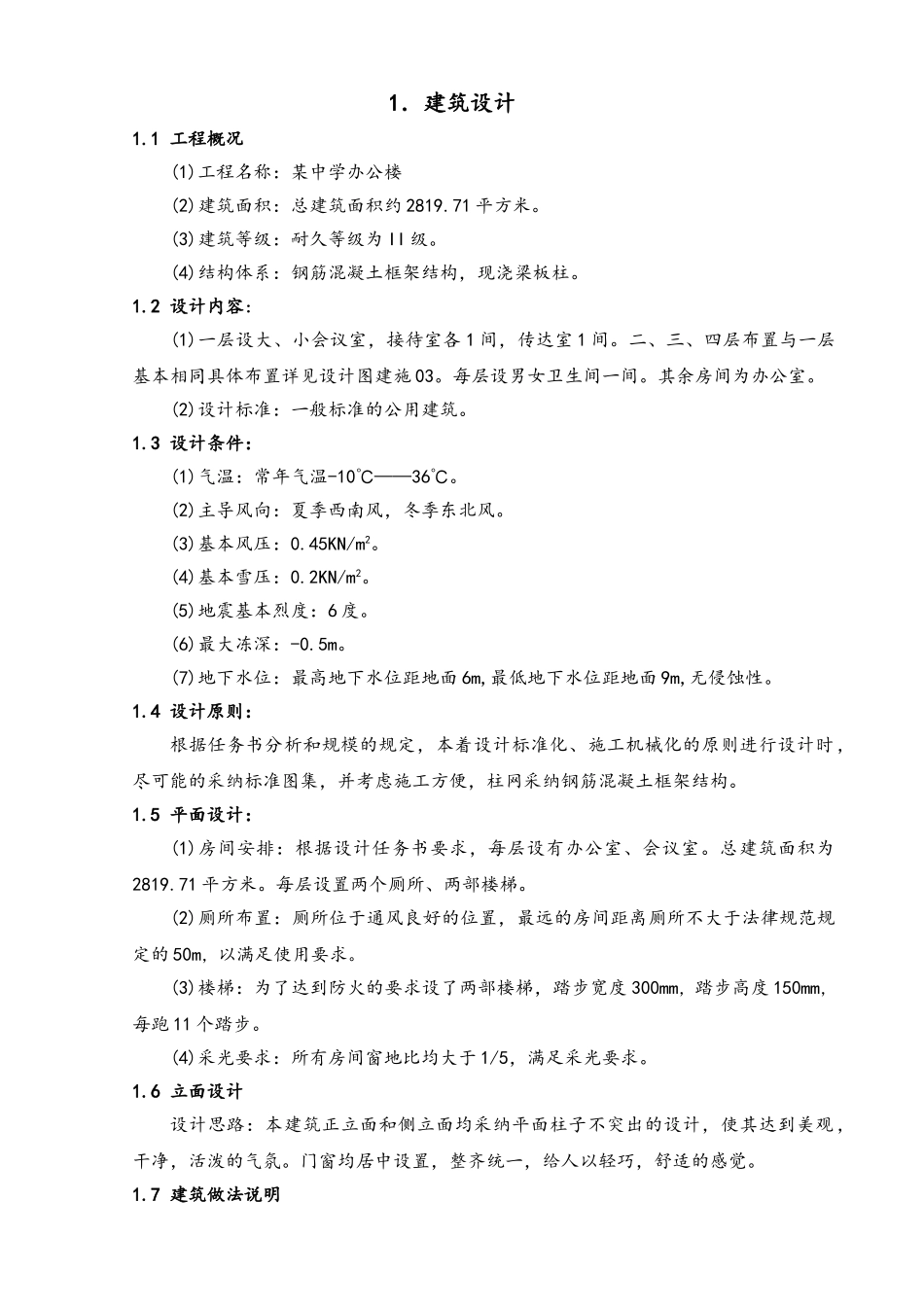

1．建筑设计1.1 工程概况(1)工程名称：某中学办公楼(2)建筑面积：总建筑面积约 2819.71 平方米。(3)建筑等级：耐久等级为 II 级。(4)结构体系：钢筋混凝土框架结构，现浇梁板柱。1.2 设计内容：(1)一层设大、小会议室，接待室各 1 间，传达室 1 间。二、三、四层布置与一层基本相同具体布置详见设计图建施 03。每层设男女卫生间一间。其余房间为办公室。(2)设计标准：一般标准的公用建筑。1.3 设计条件：(1)气温：常年气温-10℃——36℃。(2)主导风向：夏季西南风，冬季东北风。(3)基本风压：0.45KN/m2。(4)基本雪压：0.2KN/m2。 (5)地震基本烈度：6 度。 (6)最大冻深：-0.5m。(7)地下水位：最高地下水位距地面 6m,最低地下水位距地面 9m,无侵蚀性。1.4 设计原则：根据任务书分析和规模的规定，本着设计标准化、施工机械化的原则进行设计时，尽可能的采纳标准图集，并考虑施工方便，柱网采纳钢筋混凝土框架结构。1.5 平面设计：(1)房间安排：根据设计任务书要求，每层设有办公室、会议室。总建筑面积为2819.71 平方米。每层设置两个厕所、两部楼梯。(2)厕所布置：厕所位于通风良好的位置，最远的房间距离厕所不大于法律规范规定的 50m，以满足使用要求。(3)楼梯：为了达到防火的要求设了两部楼梯，踏步宽度 300mm，踏步高度 150mm，每跑 11 个踏步。(4)采光要求：所有房间窗地比均大于 1/5，满足采光要求。1.6 立面设计设计思路：本建筑正立面和侧立面均采纳平面柱子不突出的设计，使其达到美观，干净，活泼的气氛。门窗均居中设置，整齐统一，给人以轻巧，舒适的感觉。1.7 建筑做法说明(1)屋面： 防水层：三毡四油上铺小石子 找平层：20mm 厚 1：2 水泥砂浆找坡层：120mm 厚水泥焦渣 结构层：120mm 厚现浇钢筋混凝土楼板 吊顶：铝合金龙骨吊顶 (2)楼面：防水层：20mm 厚磨光花岗石板；找平层：20mm1：2 水泥砂浆找平层；找坡层：10 mm 厚刷素水泥浆；结构层：120 mm 现浇混凝土楼板；吊顶：铝合金龙骨吊顶。(3)外墙：7 厚 1：3 水泥砂浆打底扫毛；7 厚 1：2.5 水泥砂浆罩面抹平：刷（喷）涂料(4)内墙：9 厚水泥砂浆抹面7 厚 1：3 水泥砂浆打底扫毛7 厚 1：3 水泥砂浆找平扫毛6 厚 1：2.5 水泥砂浆压实抹光喷内墙涂料(5)混凝土水泥散水：50 厚 C15 混凝土撒 1：1 水泥砂浆压实赶光 150 厚 3：7 灰土夯实素土夯实(6)屋面顶棚：刷素水泥浆一道9 厚 1:0.3:3 水泥石灰膏砂浆...
