某写字楼工程脚手架工程施工方案

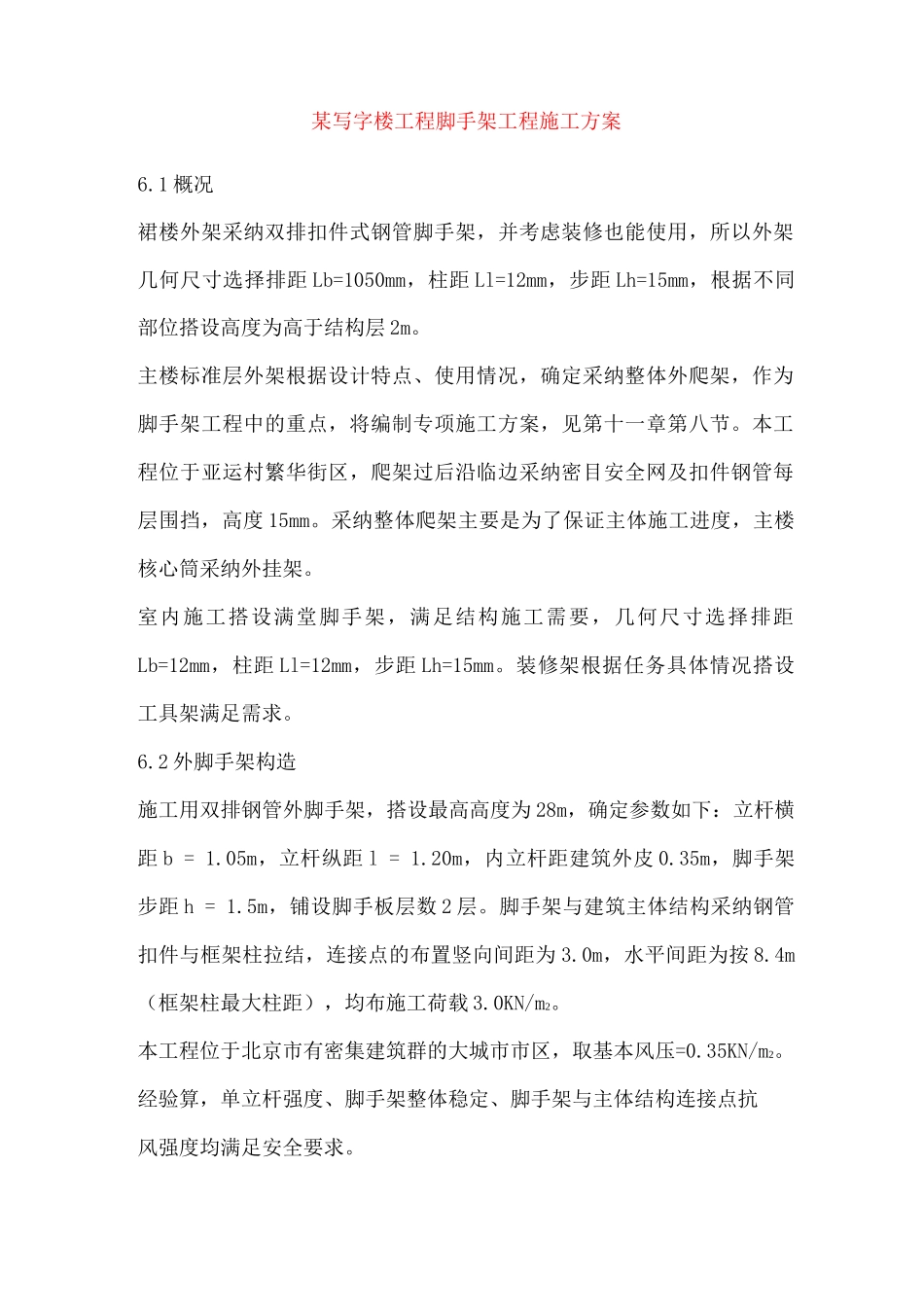

某写字楼工程脚手架工程施工方案6.1 概况裙楼外架采纳双排扣件式钢管脚手架，并考虑装修也能使用，所以外架几何尺寸选择排距 Lb=1050mm，柱距 Ll=12mm，步距 Lh=15mm，根据不同部位搭设高度为高于结构层 2m。主楼标准层外架根据设计特点、使用情况，确定采纳整体外爬架，作为脚手架工程中的重点，将编制专项施工方案，见第十一章第八节。本工程位于亚运村繁华街区，爬架过后沿临边采纳密目安全网及扣件钢管每层围挡，高度 15mm。采纳整体爬架主要是为了保证主体施工进度，主楼核心筒采纳外挂架。室内施工搭设满堂脚手架，满足结构施工需要，几何尺寸选择排距Lb=12mm，柱距 Ll=12mm，步距 Lh=15mm。装修架根据任务具体情况搭设工具架满足需求。6.2 外脚手架构造施工用双排钢管外脚手架，搭设最高高度为 28m，确定参数如下：立杆横距 b = 1.05m，立杆纵距 l = 1.20m，内立杆距建筑外皮 0.35m，脚手架步距 h = 1.5m，铺设脚手板层数 2 层。脚手架与建筑主体结构采纳钢管扣件与框架柱拉结，连接点的布置竖向间距为 3.0m，水平间距为按 8.4m （框架柱最大柱距），均布施工荷载 3.0KN/m2。本工程位于北京市有密集建筑群的大城市市区，取基本风压=0.35KN/m2。经验算，单立杆强度、脚手架整体稳定、脚手架与主体结构连接点抗风强度均满足安全要求。6.3 材料要求焊接钢管(①48x3.5):化学成分与机械性能符合国家标准《普通碳素钢技术条件》(GB7-88)中 3 号镇静钢的要求。所用扣件应符合《可锻铸铁分类及技术条件》(GB978 — 67 )的规定。扣件不能有裂纹，气孔疏松，砂眼等铸造缺陷。扣件与钢管的贴合面接触良好，扣件夹紧钢管时，开处的最小距离要小于 5mm。脚手板：厚度 50mm，宽 2mm，采纳杉木或松木制作，其材质符合国家现行标准《木结构设计法律规范》GBJ5-88 中对 II 级木材的规定，脚手板的两端采纳直径为 4mm 的镀锌钢丝各设两道箍。腐朽、劈裂等不符合一等材质的脚手板禁止使用。焊接底座：采纳 Q235A 钢，E43 焊条，几何尺寸如上图。6.4 人员素养要求脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。凡有高血压、心脏病、晕高或视力不够等不适合做高空作业的人员，均不得从事架子作业。配备架子工的徒工，在培训前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意...
