某大型公建消防施工组织设计方案

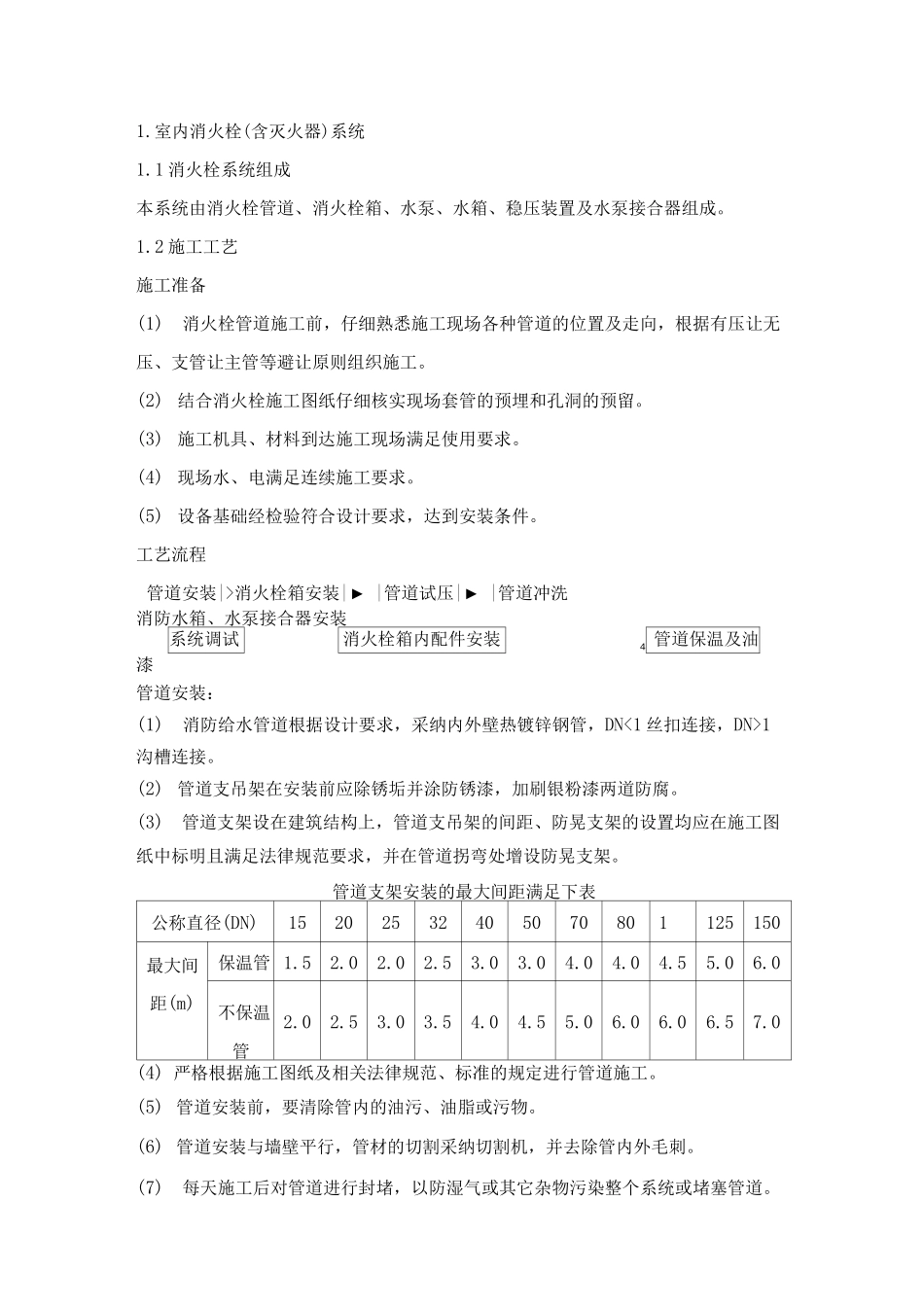

1.室内消火栓(含灭火器)系统1.1 消火栓系统组成本系统由消火栓管道、消火栓箱、水泵、水箱、稳压装置及水泵接合器组成。1.2 施工工艺施工准备(1)消火栓管道施工前，仔细熟悉施工现场各种管道的位置及走向，根据有压让无压、支管让主管等避让原则组织施工。(2) 结合消火栓施工图纸仔细核实现场套管的预埋和孔洞的预留。(3) 施工机具、材料到达施工现场满足使用要求。(4) 现场水、电满足连续施工要求。(5) 设备基础经检验符合设计要求，达到安装条件。工艺流程管道安装|>消火栓箱安装|► |管道试压|► |管道冲洗消防水箱、水泵接合器安装系统调试消火栓箱内配件安装4 管道保温及油漆管道安装：(1)消防给水管道根据设计要求，采纳内外壁热镀锌钢管，DN<1 丝扣连接，DN>1沟槽连接。(2) 管道支吊架在安装前应除锈垢并涂防锈漆，加刷银粉漆两道防腐。(3)管道支架设在建筑结构上，管道支吊架的间距、防晃支架的设置均应在施工图纸中标明且满足法律规范要求，并在管道拐弯处增设防晃支架。管道支架安装的最大间距满足下表公称直径(DN)15202532405070801125150最大间距(m)保温管 1.52.02.02.53.03.04.04.04.55.06.0不保温管2.02.53.03.54.04.55.06.06.06.57.0(4) 严格根据施工图纸及相关法律规范、标准的规定进行管道施工。(5) 管道安装前，要清除管内的油污、油脂或污物。(6) 管道安装与墙壁平行，管材的切割采纳切割机，并去除管内外毛刺。(7)每天施工后对管道进行封堵，以防湿气或其它杂物污染整个系统或堵塞管道。(8) 管道的接不藏在墙壁或楼板之内。管道沟槽连接(1) 钢管的压制明确管子的加工尺寸，准备好相应管径的成套连接件。用切割机将管子按所需长度切割，切平整，端面垂直于管轴线，误差不超过外径的 1%，最大不超过 2mm。切处若有毛刺用砂轮或锉刀打磨光滑。将需要加工沟槽的管子水平架设在沟槽机和尾托架上。将管子端面与滚槽机止推面贴紧，使管轴线与滚槽机止推面呈 90 。启动滚槽机电源，同时缓慢压液压手柄，利用上、下压轮缓慢压出沟槽。停止滚槽机电源，用游标卡尺测量沟槽的深度和宽度。若不符合沟槽的深度和宽度要求，重新启动滚槽机电源，直至符合要求。沟槽的深度和尺寸要求详见钢管滚槽结构图和基本尺寸表。BD钢管滚槽结构图钢管滚槽基本尺寸表(单位 mm )公称直径钢管外径A ± 0.5B ± 0.5C -0/-0.5506014.59.52.26576808911081114125133161251401501591501651501682219250273当沟槽的深度和宽度符合要...
