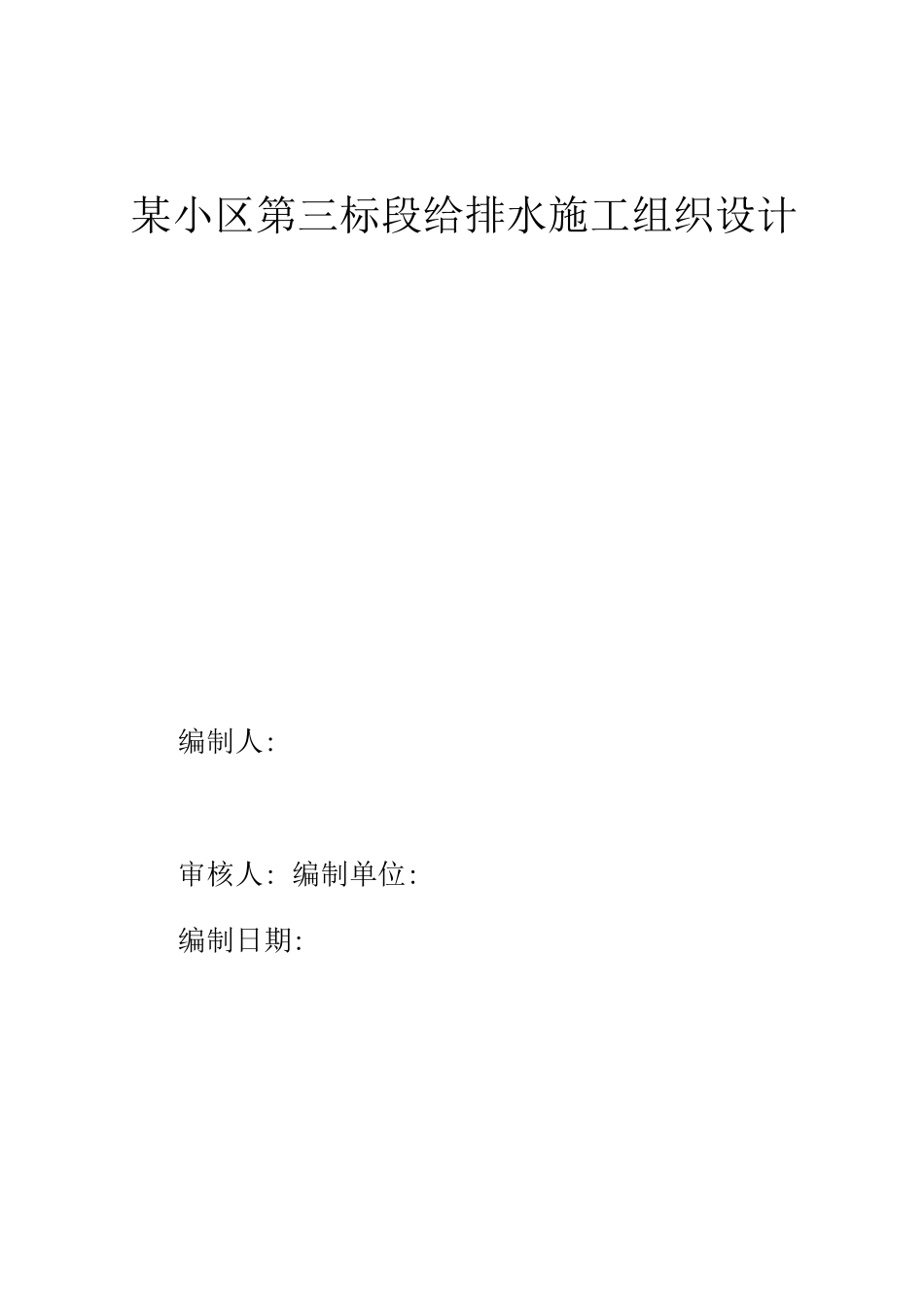

某小区第三标段给排水施工组织设计

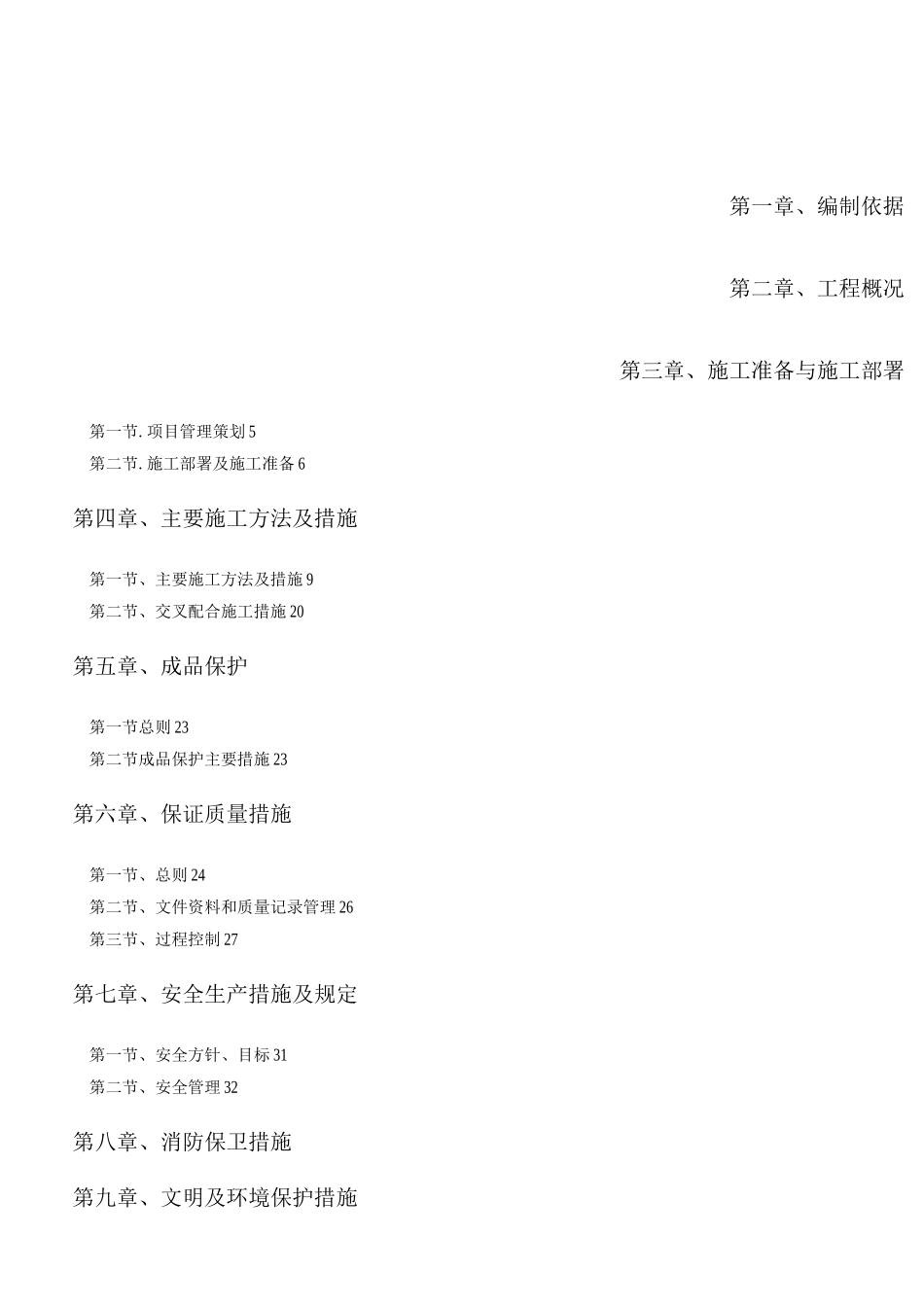

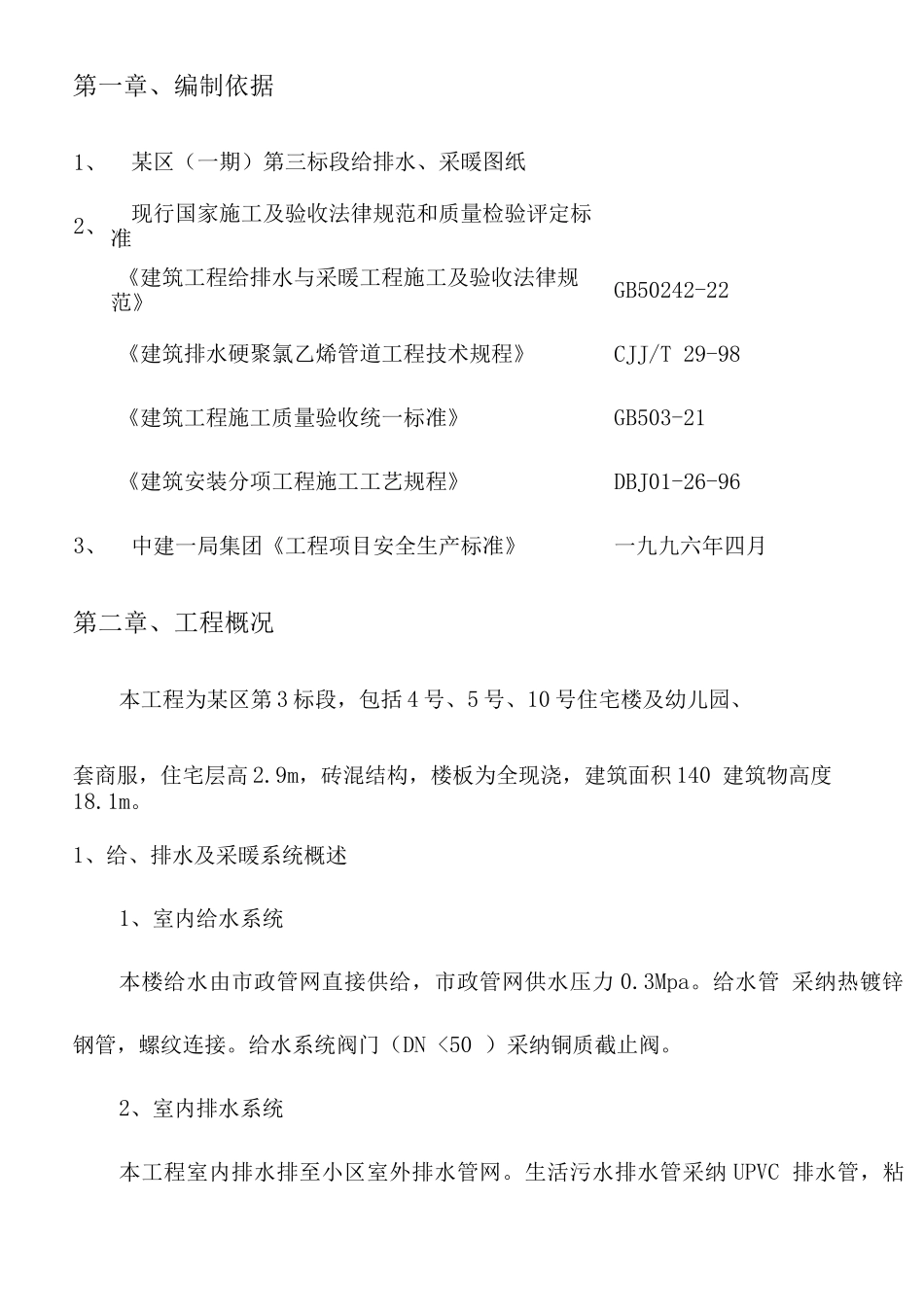

某小区第三标段给排水施工组织设计编制人:审核人: 编制单位:编制日期:第一章、编制依据第二章、工程概况第三章、施工准备与施工部署第一节.项目管理策划 5第二节.施工部署及施工准备 6第四章、主要施工方法及措施第一节、主要施工方法及措施 9第二节、交叉配合施工措施 20第五章、成品保护第一节总则 23第二节成品保护主要措施 23第六章、保证质量措施第一节、总则 24第二节、文件资料和质量记录管理 26第三节、过程控制 27第七章、安全生产措施及规定第一节、安全方针、目标 31第二节、安全管理 32第八章、消防保卫措施第九章、文明及环境保护措施第一章、编制依据1、某区（一期）第三标段给排水、采暖图纸2、现行国家施工及验收法律规范和质量检验评定标准《建筑工程给排水与采暖工程施工及验收法律规范》GB50242-22《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T 29-98《建筑工程施工质量验收统一标准》GB503-21《建筑安装分项工程施工工艺规程》DBJ01-26-963、中建一局集团《工程项目安全生产标准》一九九六年四月第二章、工程概况本工程为某区第 3 标段，包括 4 号、5 号、10 号住宅楼及幼儿园、套商服，住宅层高 2.9m，砖混结构，楼板为全现浇，建筑面积 140 建筑物高度18.1m。1、给、排水及采暖系统概述1、室内给水系统本楼给水由市政管网直接供给，市政管网供水压力 0.3Mpa。给水管 采纳热镀锌钢管，螺纹连接。给水系统阀门（DN <50 ）采纳铜质截止阀。2、室内排水系统本工程室内排水排至小区室外排水管网。生活污水排水管采纳 UPVC 排水管，粘接。排水管地上部分立管采纳螺旋管，螺母挤压密封圈接头; 排水管埋地部分采纳机制排水铸铁管，石棉水泥接。阳台雨水排水管采 用 UPVC 排水管。3、采暖系统本工程采暖热媒采纳 95/70C 热水，由小区锅炉房集中供给。采暖采 用分户计量，每个单元设一个热力入，采暖系统为异程式双管上供上供 回系统，采暖供回水管道敷设在每层顶板下，散热器采纳内腔无砂圆管四 柱 745 型，落地安装。室内立管管径为 DN15。2、主要工程量序号主要材料及设备单位 工程量进场时间4#楼1给水镀锌钢管 DN15~50m1320.8923.32排水铸铁管 DN150mm 〜50mmm196.7723.33UPVC 排水管 DN1mm 〜50mmm704.1223.34采暖镀锌钢管DN50mm 15mmm3980.2823.45卫生洁具套4823.56散热器片314723.55#楼7给水镀锌钢管 DN15~50m1275.523.38排水铸铁管 DN150mm 〜50mmm16323.39UPVC 排水管 ...
