某工程物料提升机施工方案

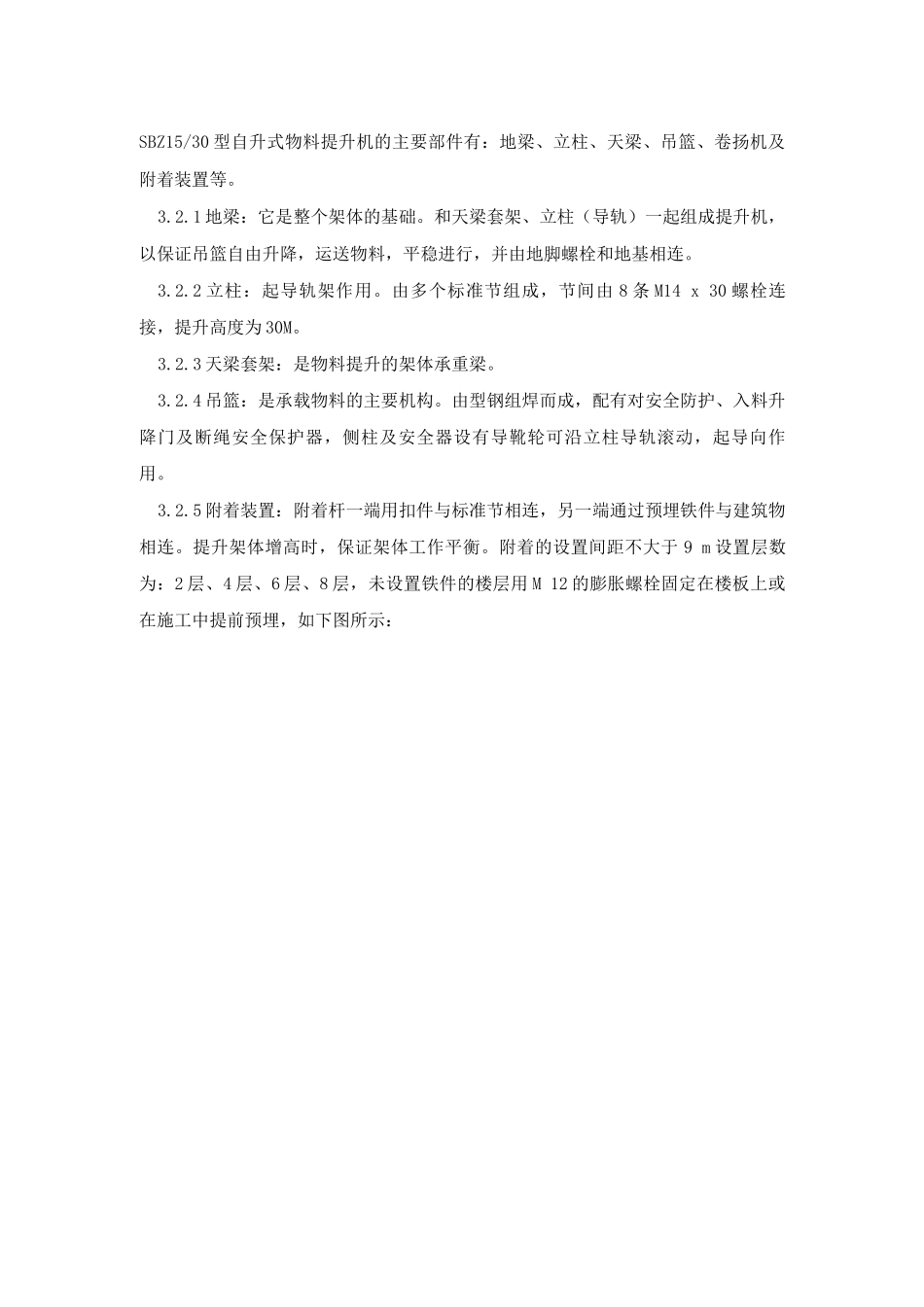

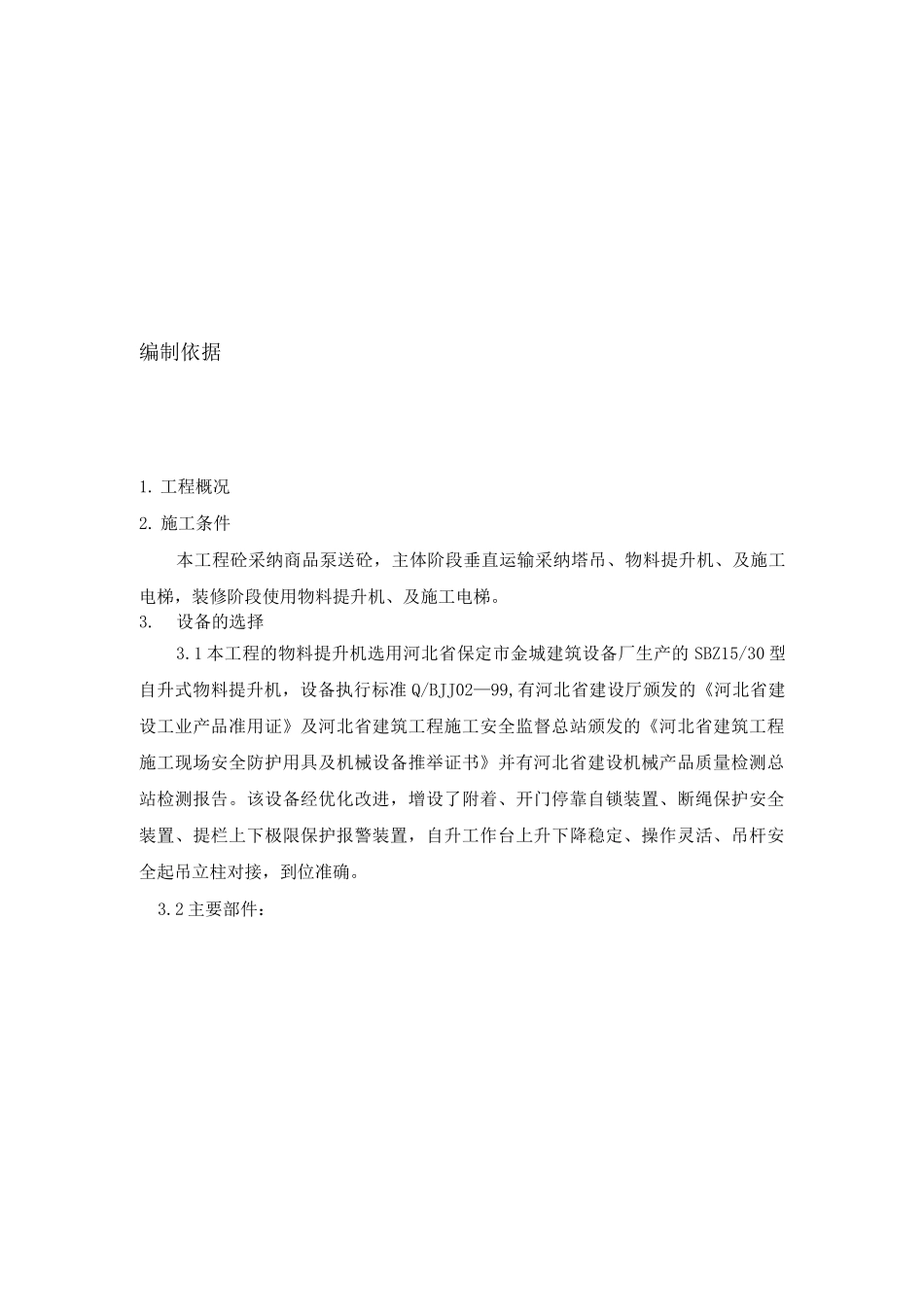

物料提升机施工方案编制依据1. 工程概况2. 施工条件本工程砼采纳商品泵送砼，主体阶段垂直运输采纳塔吊、物料提升机、及施工电梯，装修阶段使用物料提升机、及施工电梯。3.设备的选择3.1 本工程的物料提升机选用河北省保定市金城建筑设备厂生产的 SBZ15/30 型自升式物料提升机，设备执行标准 Q/BJJ02—99,有河北省建设厅颁发的《河北省建设工业产品准用证》及河北省建筑工程施工安全监督总站颁发的《河北省建筑工程施工现场安全防护用具及机械设备推举证书》并有河北省建设机械产品质量检测总站检测报告。该设备经优化改进，增设了附着、开门停靠自锁装置、断绳保护安全装置、提栏上下极限保护报警装置，自升工作台上升下降稳定、操作灵活、吊杆安全起吊立柱对接，到位准确。3.2 主要部件：SBZ15/30 型自升式物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。3.2.1 地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。3.2.2 立柱：起导轨架作用。由多个标准节组成，节间由 8 条 M14 x 30 螺栓连接，提升高度为 30M。3.2.3 天梁套架：是物料提升的架体承重梁。3.2.4 吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。3.2.5 附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于 9 m 设置层数为：2 层、4 层、6 层、8 层，未设置铁件的楼层用 M 12 的膨胀螺栓固定在楼板上或在施工中提前预埋，如下图所示：3.2.6 卷扬机：是提升物料的动力机构，采纳 JJKX-1 行星式卷扬机，属单独配套机构4. 基础设计本工程地下室面积较大，提升机的基础坐落在地下室顶板之上，承载力能达到要求，地梁安装时使用 M20 膨胀螺栓固定，螺栓中心距允许偏差 2 。5. 物料提升机技术要求5.1 架体5.1.1 厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。5.1.2 提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设置一组，连墙件为① 48x3.5 的钢管，连墙件与架体及建筑结构之间均采纳刚性连接，并形成稳定结构，连墙件严禁与脚手架连接。5.2 安全防护装置5.2.1 吊篮必须设置...
