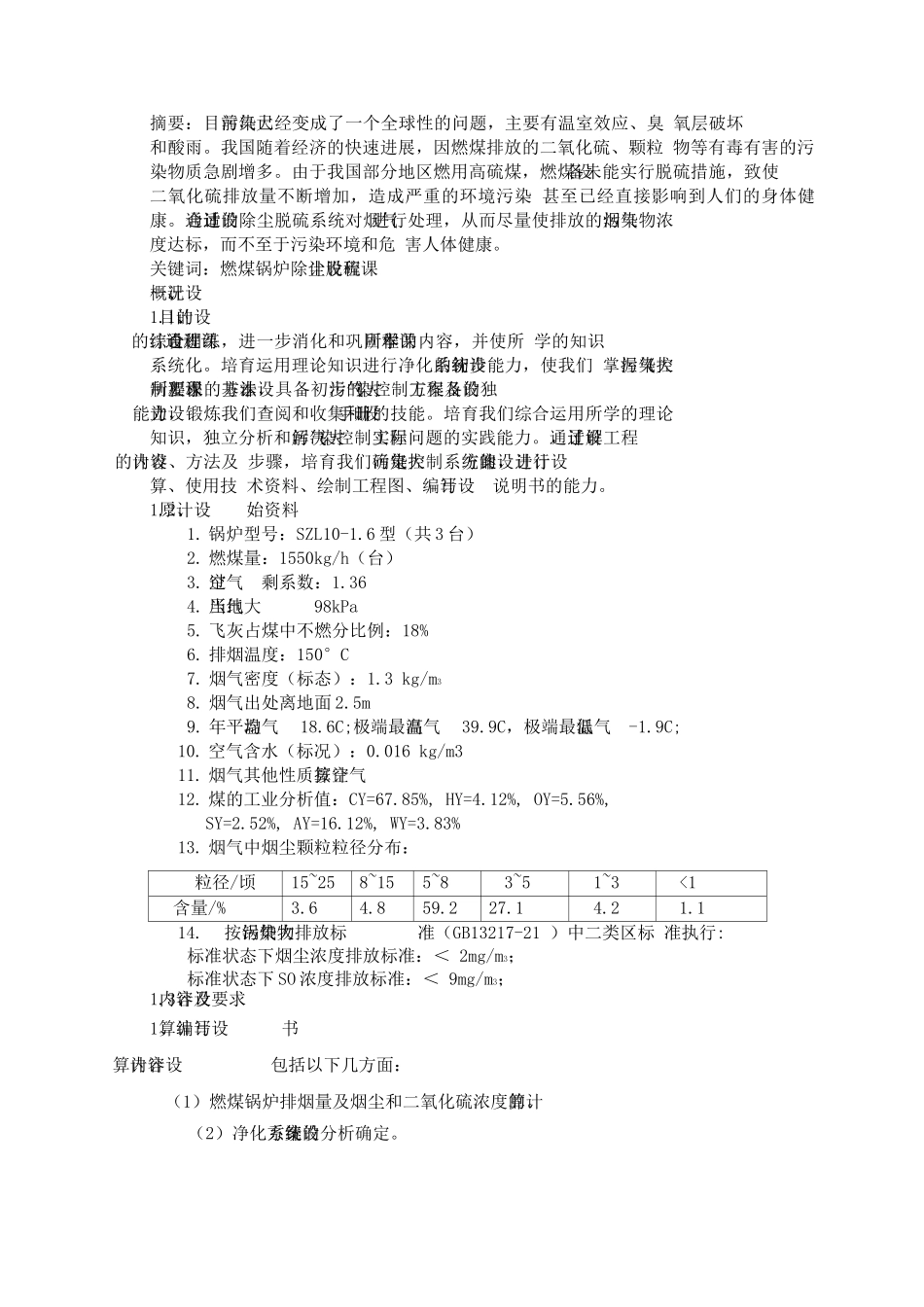

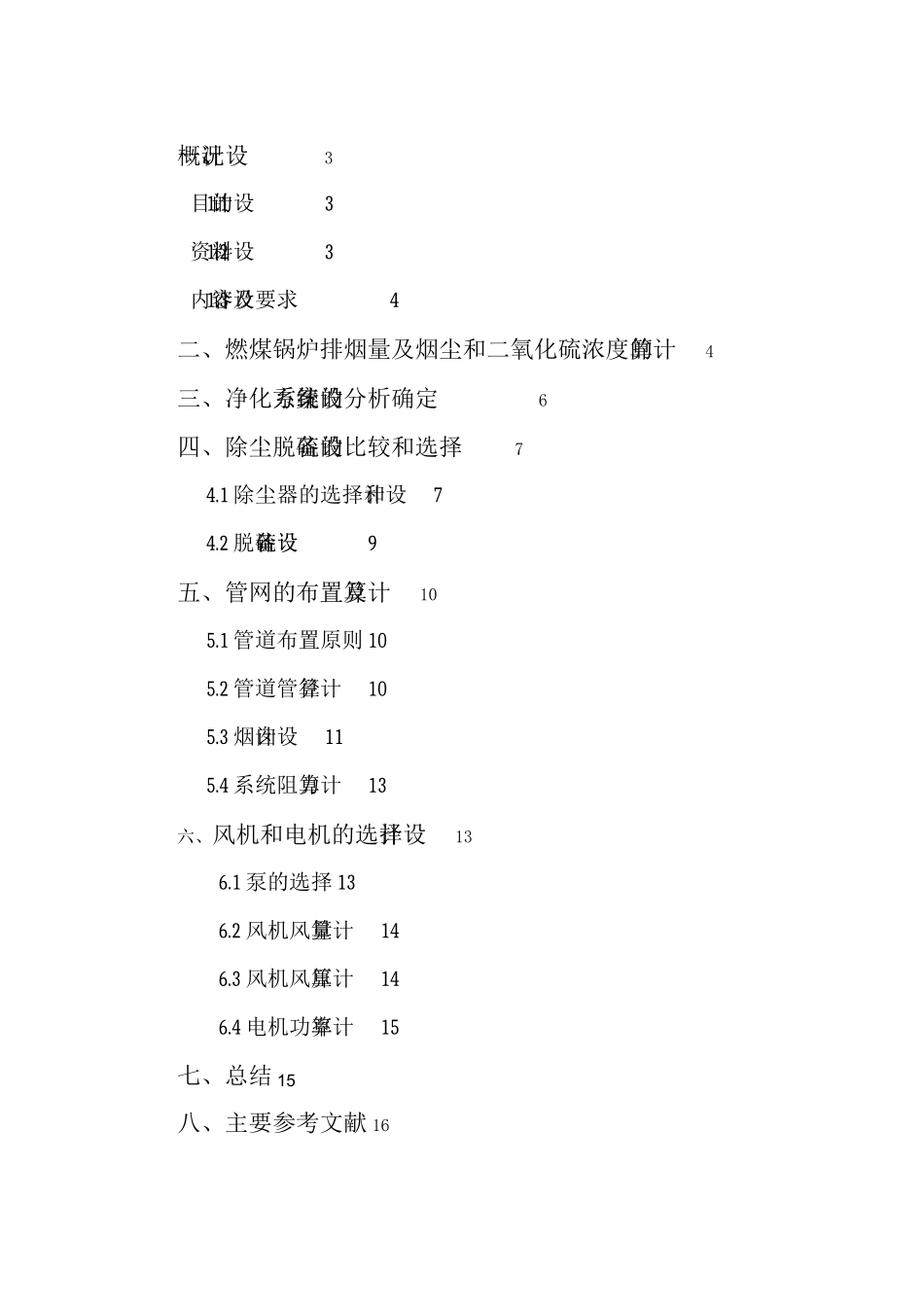

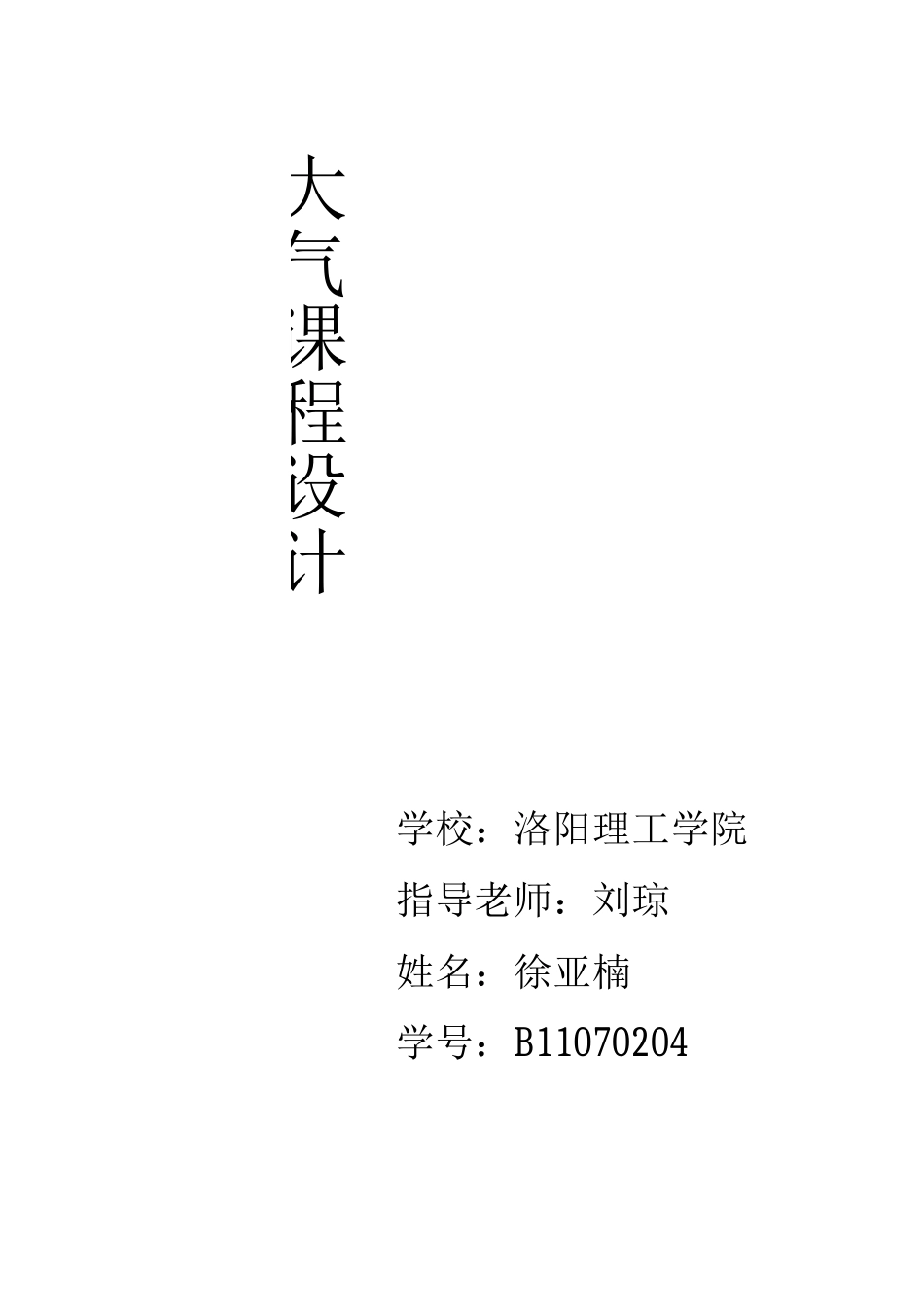

学校：洛阳理工学院指导老师：刘琼姓名：徐亚楠学号：B11070204大气课程设计一、设计概况31.1 设计目的31.2 设计资料31.3 设计内容及要求4二、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算4三、净化系统设计方案的分析确定6四、除尘脱硫设备的比较和选择74.1 除尘器的选择和设计74.2 脱硫设备设计9五、管网的布置及计算105.1 管道布置原则 105.2 管道管径计算105.3 烟囱设计115.4 系统阻力计算13六、风机和电机的选择设计136.1 泵的选择 136.2 风机风量计算146.3 风机风压计算146.4 电机功率计算15七、总结 15八、主要参考文献 16摘要：目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭 氧层破坏和酸雨。我国随着经济的快速进展，因燃煤排放的二氧化硫、颗粒 物等有毒有害的污染物质急剧增多。由于我国部分地区燃用高硫煤，燃煤设 备未能实行脱硫措施，致使二氧化硫排放量不断增加，造成严重的环境污染 甚至已经直接影响到人们的身体健康。通过设计合适的除尘脱硫系统对烟气 进行处理，从而尽量使排放的烟气污染物浓度达标，而不至于污染环境和危 害人体健康。关键词：燃煤锅炉除尘脱硫课程设计一、设计概况1.1、设计目的通过课程设计的综合训练，进一步消化和巩固本课程所学的内容，并使所 学的知识系统化。培育运用理论知识进行净化系统设计的初步能力，使我们 掌握《大气污染控制工程》课程所要求的基本设计方法，具备初步的大气污 染控制工程方案及设备的独立设计能力，锻炼我们查阅和收集和设 计手册的技能。培育我们综合运用所学的理论知识，独立分析和解决大气污 染控制工程实际问题的实践能力。通过设计，了解工程设计的内容、方法及 步骤，培育我们确定大气污染控制系统的设计方案，进行设计计算、使用技 术资料、绘制工程图、编写设计说明书的能力。1.2、设计原始资料1. 锅炉型号：SZL10-1.6 型（共 3 台）2. 燃煤量：1550kg/h（台）3. 空气过剩系数：1.364. 当地大气压：98kPa5. 飞灰占煤中不燃分比例：18%6. 排烟温度：150°C7. 烟气密度（标态）：1.3 kg/m38. 烟气出处离地面 2.5m9. 年平均气温18.6C;极端最高气温39.9C，极端最低气温-1.9C;10. 空气含水（标况）：0.016 kg/m311. 烟气其他性质按空气计算12. 煤的工业分析值：CY=67.85%, HY=4.12%, OY=5.56%,SY=2.52%, AY=16.12%, WY=3.83%13. 烟气中烟尘颗粒粒径分布：14.按锅炉大气污染物排放标准（GB13217-21 ...
