某街道排水及雨污水管道工程施工组织设计方案

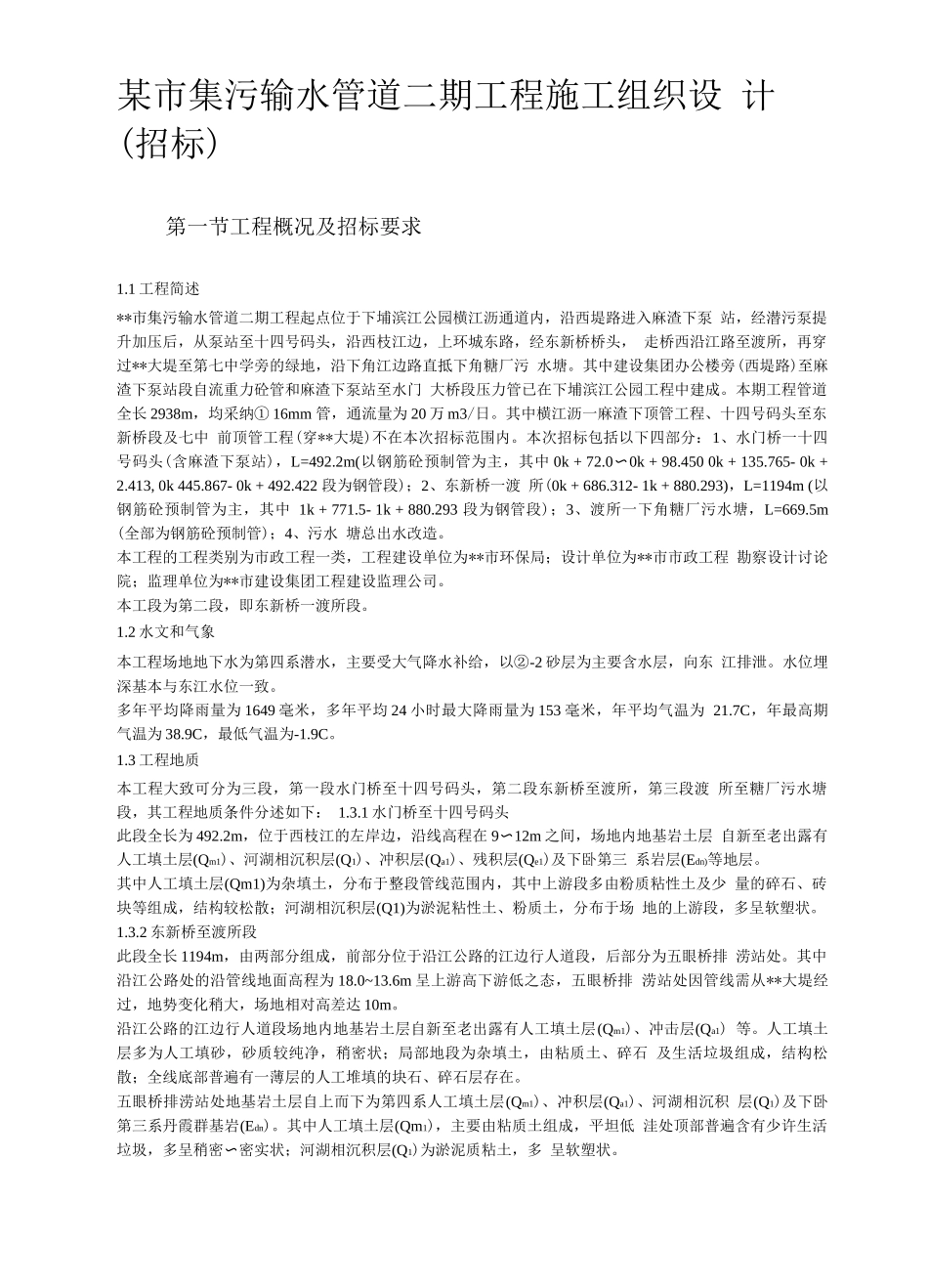

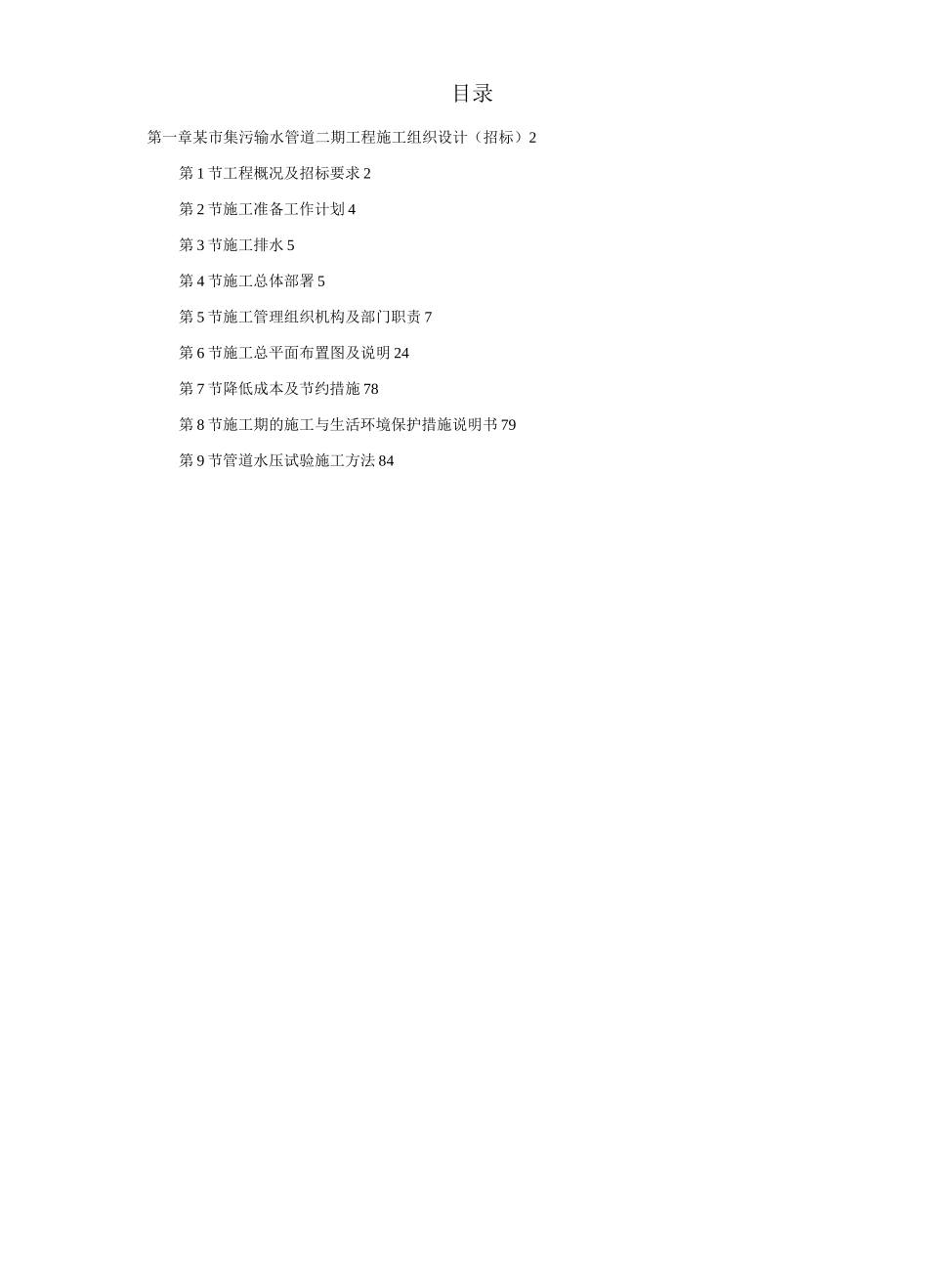

目录第一章某市集污输水管道二期工程施工组织设计（招标）2第 1 节工程概况及招标要求 2第 2 节施工准备工作计划 4第 3 节施工排水 5第 4 节施工总体部署 5第 5 节施工管理组织机构及部门职责 7第 6 节施工总平面布置图及说明 24第 7 节降低成本及节约措施 78第 8 节施工期的施工与生活环境保护措施说明书 79第 9 节管道水压试验施工方法 84某市集污输水管道二期工程施工组织设 计(招标)第一节工程概况及招标要求1.1 工程简述**市集污输水管道二期工程起点位于下埔滨江公园横江沥通道内，沿西堤路进入麻渣下泵 站，经潜污泵提升加压后，从泵站至十四号码头，沿西枝江边，上环城东路，经东新桥桥头， 走桥西沿江路至渡所，再穿过**大堤至第七中学旁的绿地，沿下角江边路直抵下角糖厂污 水塘。其中建设集团办公楼旁(西堤路)至麻渣下泵站段自流重力砼管和麻渣下泵站至水门 大桥段压力管已在下埔滨江公园工程中建成。本期工程管道全长 2938m，均采纳① 16mm 管，通流量为 20 万 m3/日。其中横江沥一麻渣下顶管工程、十四号码头至东新桥段及七中 前顶管工程(穿**大堤)不在本次招标范围内。本次招标包括以下四部分：1、水门桥一十四 号码头(含麻渣下泵站)，L=492.2m(以钢筋砼预制管为主，其中 0k + 72.0〜0k + 98.450 0k + 135.765- 0k + 2.413, 0k 445.867- 0k + 492.422 段为钢管段)；2、东新桥一渡 所(0k + 686.312- 1k + 880.293)，L=1194m (以钢筋砼预制管为主，其中 1k + 771.5- 1k + 880.293 段为钢管段)；3、渡所一下角糖厂污水塘，L=669.5m (全部为钢筋砼预制管)；4、污水 塘总出水改造。本工程的工程类别为市政工程一类，工程建设单位为**市环保局；设计单位为**市市政工程 勘察设计讨论院；监理单位为**市建设集团工程建设监理公司。本工段为第二段，即东新桥一渡所段。1.2 水文和气象本工程场地地下水为第四系潜水，主要受大气降水补给，以②-2 砂层为主要含水层，向东 江排泄。水位埋深基本与东江水位一致。多年平均降雨量为 1649 毫米，多年平均 24 小时最大降雨量为 153 毫米，年平均气温为 21.7C，年最高期气温为 38.9C，最低气温为-1.9C。1.3 工程地质本工程大致可分为三段，第一段水门桥至十四号码头，第二段东新桥至渡所，第三段渡 所至糖厂污水塘段，其工程地质条件分述如下： 1.3.1 水门桥至十四号码头此段全长为 492.2m，位于西枝江...
