某超高层住宅楼脚手架工程施工方案

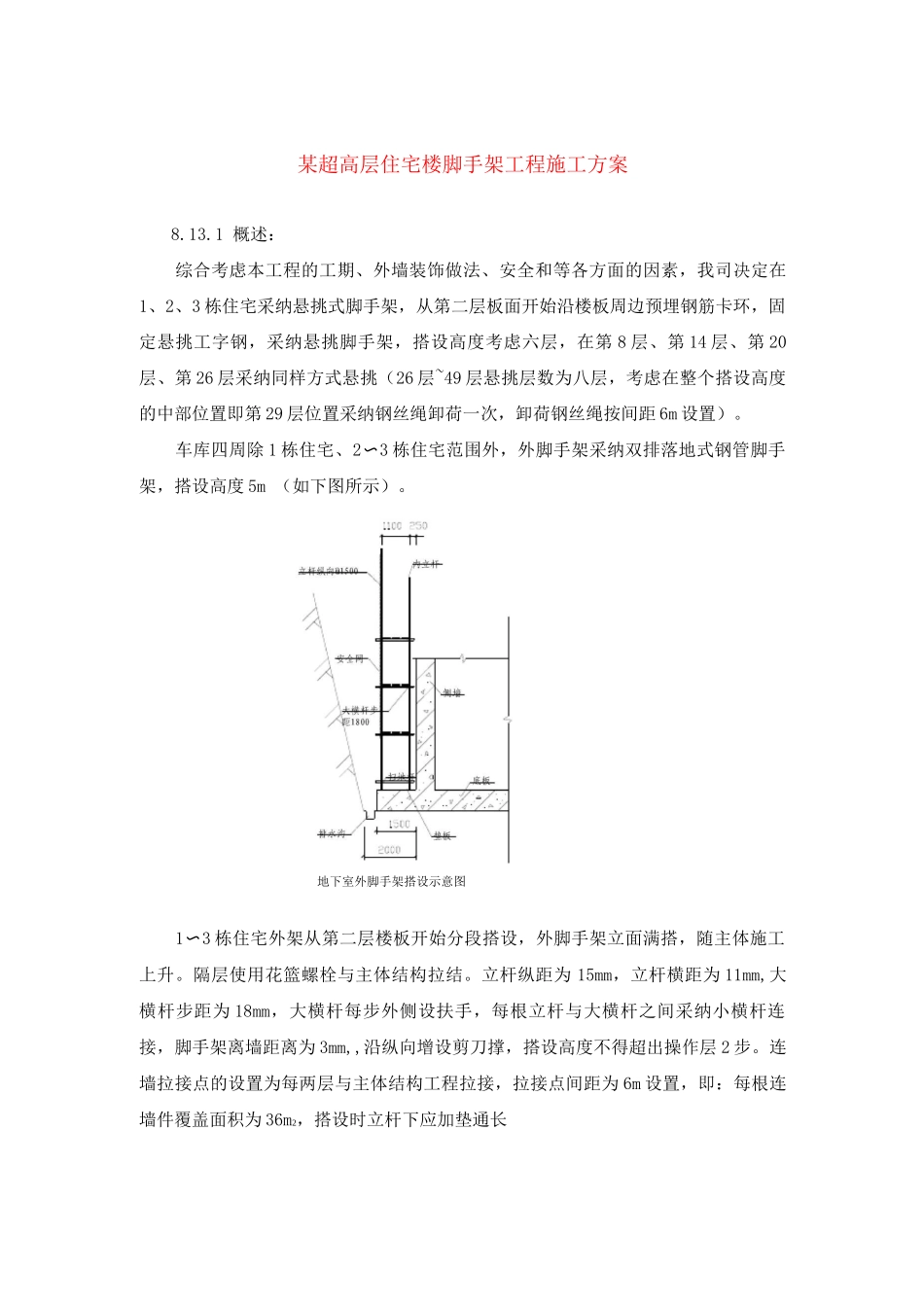

某超高层住宅楼脚手架工程施工方案8.13.1 概述：综合考虑本工程的工期、外墙装饰做法、安全和等各方面的因素，我司决定在1、2、3 栋住宅采纳悬挑式脚手架，从第二层板面开始沿楼板周边预埋钢筋卡环，固定悬挑工字钢，采纳悬挑脚手架，搭设高度考虑六层，在第 8 层、第 14 层、第 20层、第 26 层采纳同样方式悬挑（26 层~49 层悬挑层数为八层，考虑在整个搭设高度的中部位置即第 29 层位置采纳钢丝绳卸荷一次，卸荷钢丝绳按间距 6m 设置）。车库四周除 1 栋住宅、2〜3 栋住宅范围外，外脚手架采纳双排落地式钢管脚手架，搭设高度 5m （如下图所示）。地下室外脚手架搭设示意图1〜3 栋住宅外架从第二层楼板开始分段搭设，外脚手架立面满搭，随主体施工上升。隔层使用花篮螺栓与主体结构拉结。立杆纵距为 15mm，立杆横距为 11mm,大横杆步距为 18mm，大横杆每步外侧设扶手，每根立杆与大横杆之间采纳小横杆连接，脚手架离墙距离为 3mm,,沿纵向增设剪刀撑，搭设高度不得超出操作层 2 步。连墙拉接点的设置为每两层与主体结构工程拉接，拉接点间距为 6m 设置，即：每根连墙件覆盖面积为 36m2，搭设时立杆下应加垫通长的跳板，操作层满铺木跳板。采纳绿色密目安全网全封闭。见下图。E・U*r 、|| 二 20 钢筋 板内预埋筋..20① 钢筋 梁内预埋筋地下室四周除 1 栋住宅、2〜3 栋住宅范围外的外脚手架，采纳双排落地式钢管脚手架：立杆纵距为 15mm,立杆横距为 9mm,大横杆步距为 18mm,大横杆每步外侧设扶手，每根立杆与大横杆之间采纳小横杆连接，脚手架离墙距离为 3mm。剪刀撑沿外架长度范围内布置，角度为 60 度。（一）、立杆：立杆采纳长度为 6m 和 4m 米的钢管，相邻立杆的接头应错开布置在不同的步距内，与相邻大横杆的距离不大于步距的 1/3 即 6mm。（二）、大横杆：主要采纳长度为 6m 的钢管搭设，步距为 1.8m,上下横杆接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一即5mm。同一排大横杆的水平偏差不大于该片脚手架总长度的 1/250,且不大于 50mm。（三）、小横杆：主要采纳长度为 1.4m 左右的钢管贴近立杆布置，设于立杆之间，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间增加一根。在任何情况下均不得拆除作为基本构架结构杆件的小横杆。（四）、剪刀撑：剪刀撑与水平面夹角 45° ~60°角，沿架高连续布置。剪刀撑的斜杆除两端用旋转扣件与脚手架的...
