某隧道工程施工组织设计

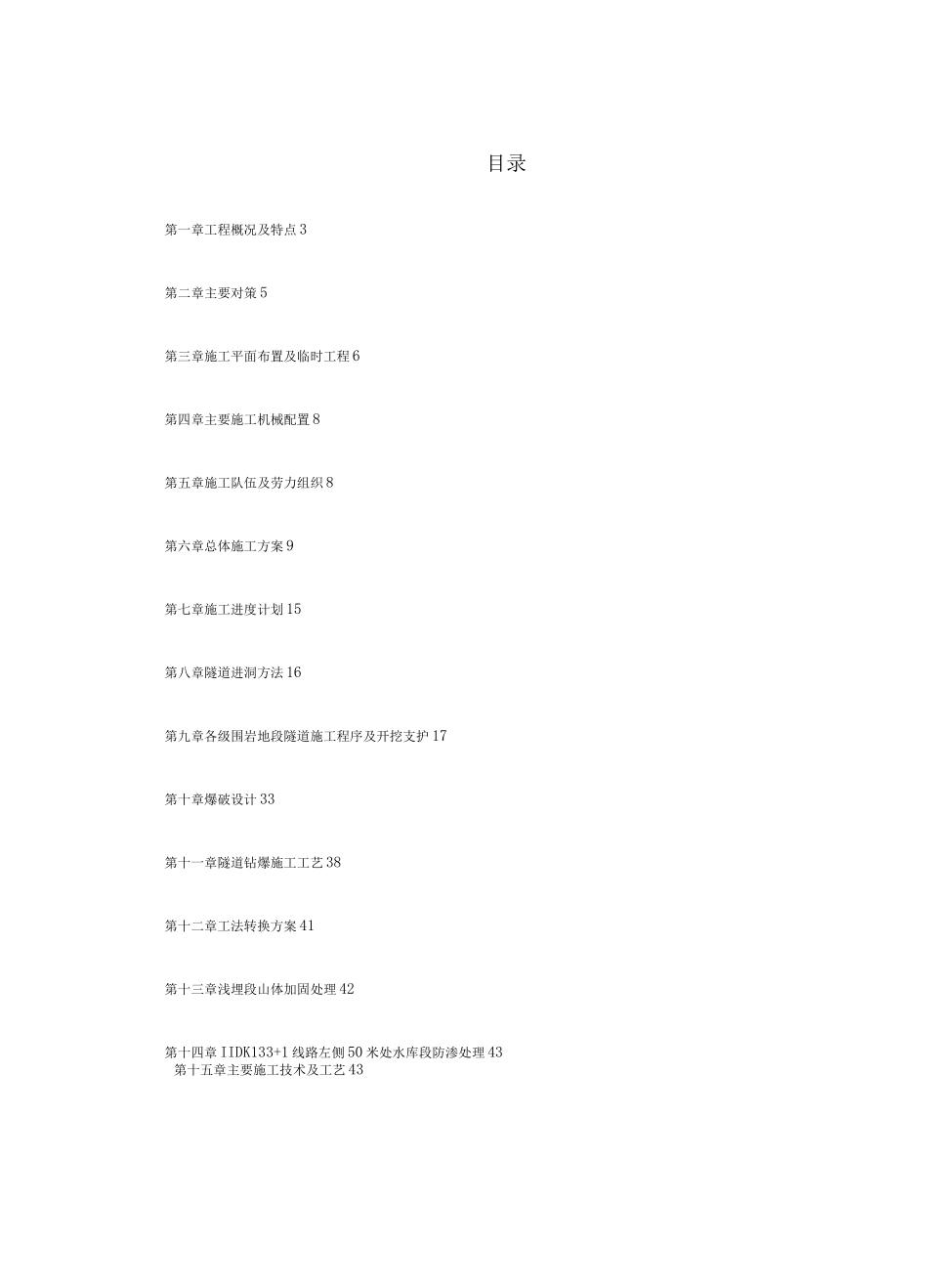

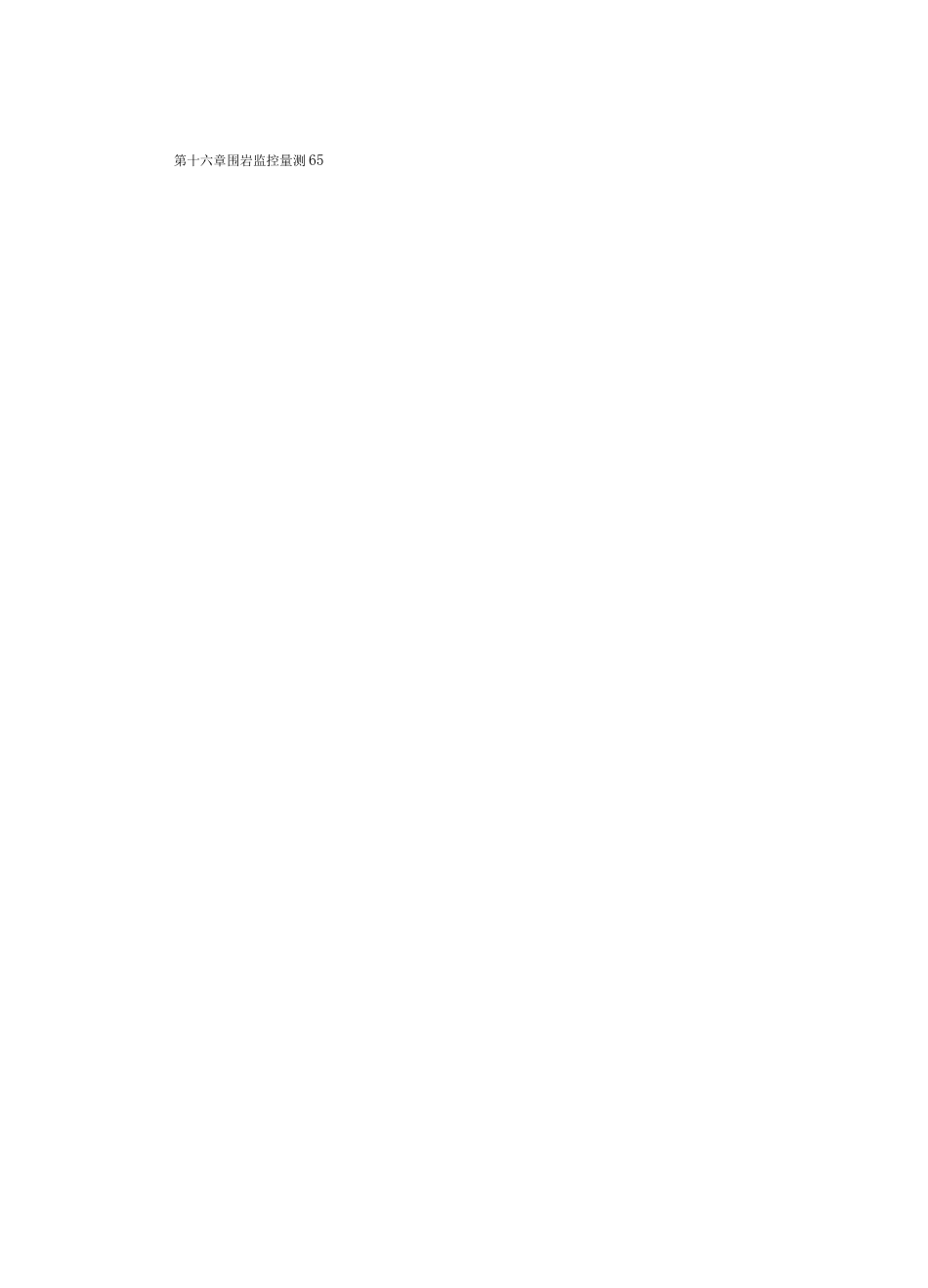

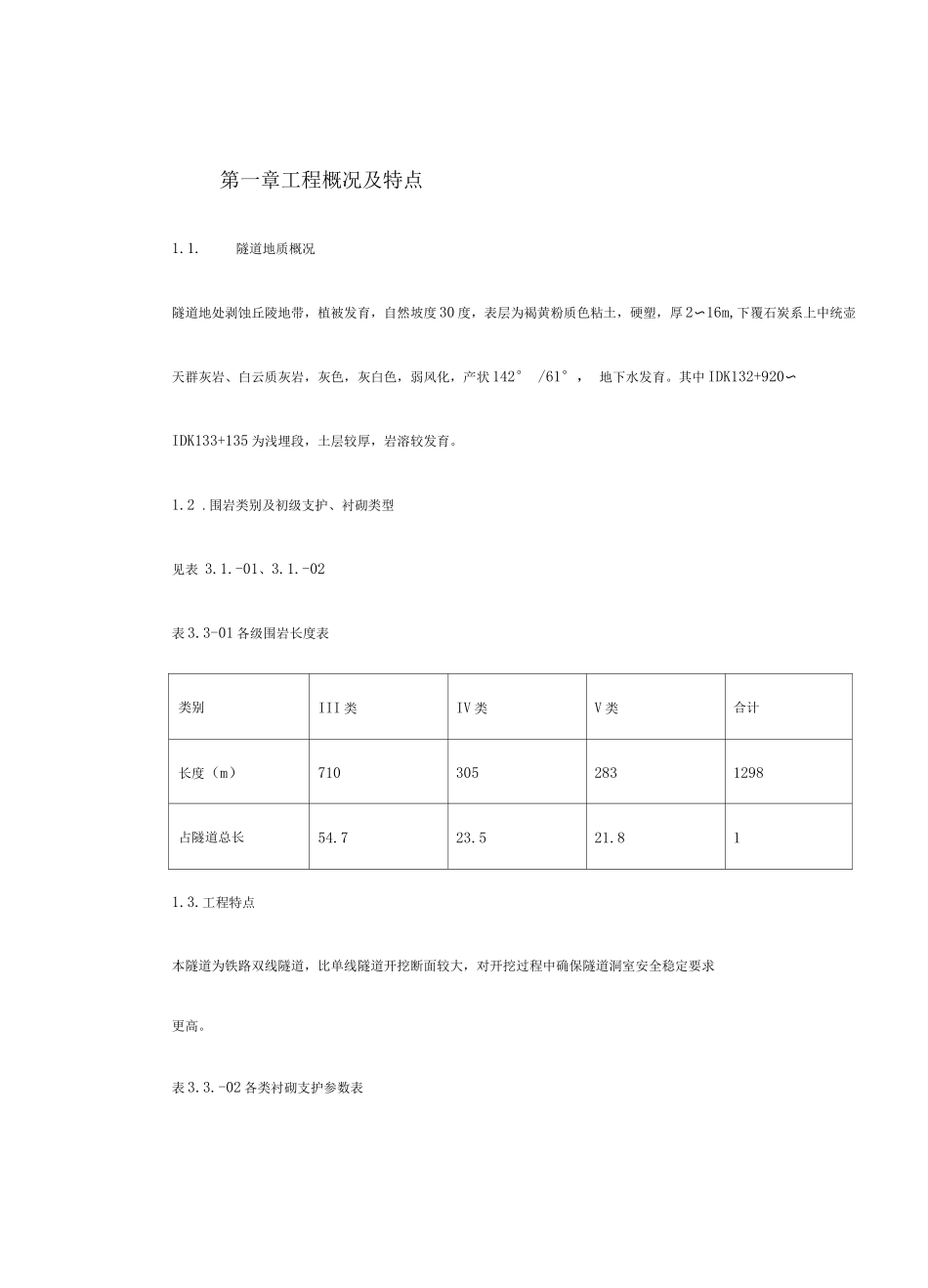

目录第一章工程概况及特点 3第二章主要对策 5第三章施工平面布置及临时工程 6第四章主要施工机械配置 8第五章施工队伍及劳力组织 8第六章总体施工方案 9第七章施工进度计划 15第八章隧道进洞方法 16第九章各级围岩地段隧道施工程序及开挖支护 17第十章爆破设计 33第十一章隧道钻爆施工工艺 38第十二章工法转换方案 41第十三章浅埋段山体加固处理 42第十四章 IIDK133+1 线路左侧 50 米处水库段防渗处理 43第十五章主要施工技术及工艺 43第十六章围岩监控量测 65第一章工程概况及特点1.1.隧道地质概况隧道地处剥蚀丘陵地带，植被发育，自然坡度 30 度，表层为褐黄粉质色粘土，硬塑，厚 2〜16m,下覆石炭系上中统壶天群灰岩、白云质灰岩，灰色，灰白色，弱风化，产状 142° /61°， 地下水发育。其中 IDK132+920〜IDK133+135 为浅埋段，土层较厚，岩溶较发育。1.2 .围岩类别及初级支护、衬砌类型见表 3.1.-01、3.1.-02表 3.3-01 各级围岩长度表类别III 类IV 类V 类合计长度（m）7103052831298占隧道总长54.723.521.811.3.工程特点本隧道为铁路双线隧道，比单线隧道开挖断面较大，对开挖过程中确保隧道洞室安全稳定要求更高。表 3.3.-02 各类衬砌支护参数表衬砌类型初期支护二次衬砌25#喷砼(cm)锚杆钢支架拱墙仰拱部位直 径长度（m）间距（m）规格间距（m）厚度(cm)厚度(cm)III拱 53、墙及仰拱 E拱墙拱。25、墙・223.0环 1.2x 纵 1.040C2540C25III 级围岩下锚段（一）拱 E3、墙及仰拱△"拱墙拱。25、墙・223.0环 1.2x 纵 1.040C2540C25I 级围岩下锚段（二）拱 E3、墙及仰拱△"拱墙拱。25、墙・223.0环 1.2x 纵 1.045C2545C25IV拱墙23、仰拱墙拱。25、墙・223.5环 1.0x 纵 1.0HW150型钢1.045C2545C25拱 5V拱墙25、仰拱墓 5一拱。25、墙・224.0环 1.0x 纵 0.8HW175型钢0.8或 1.045C2545C25注：表中◊表示网喷砼，△表示素砼，表示聚丙烯网喷砼，。表示中空注浆锚杆，•表示砂 浆锚杆所处地质情况较差，V 级围岩地段占 20%以上，无 1、11 级围岩，难以实施全断面快速 掘进施工。在隧道中部存在一处浅埋段，最小埋深约 8 米，属于 V 级围岩，稍有不慎，易引起塌方冒顶， 给施工造成困难，因此，确保安全通过浅埋段非常重要。同时，由于围岩类别低导致施工工法 及开挖断面转换多（有 CD 法和台阶法相互转换，有不同级别围岩地段的开挖断面及下锚段开 挖断面的转换），给施工增...
