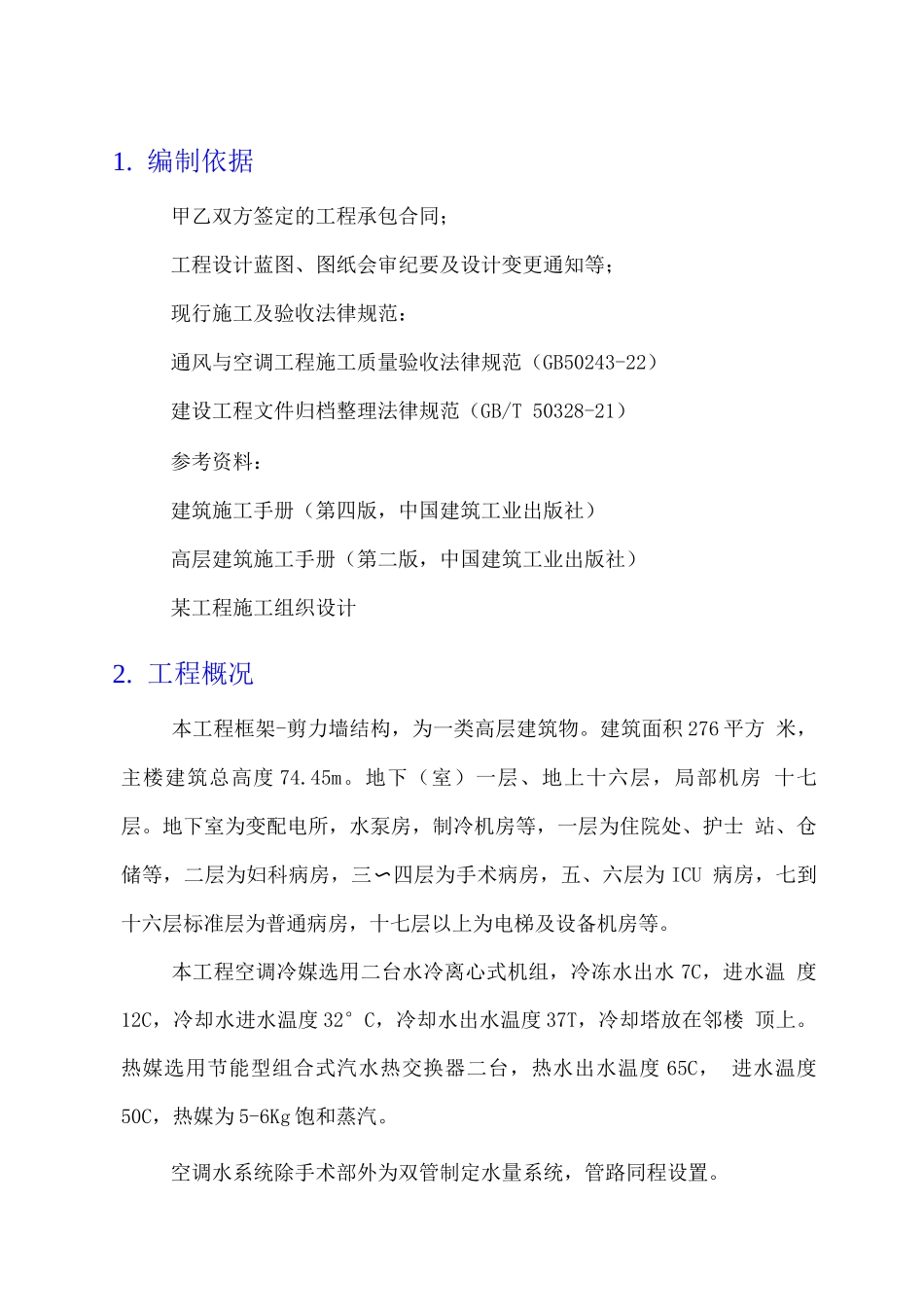

1. 编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收法律规范：通风与空调工程施工质量验收法律规范（GB50243-22）建设工程文件归档整理法律规范（GB/T 50328-21）参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）某工程施工组织设计2. 工程概况本工程框架-剪力墙结构，为一类高层建筑物。建筑面积 276 平方 米，主楼建筑总高度 74.45m。地下（室）一层、地上十六层，局部机房 十七层。地下室为变配电所，水泵房，制冷机房等，一层为住院处、护士 站、仓储等，二层为妇科病房，三四层为手术病房，五、六层为〜ICU 病房，七到十六层标准层为普通病房，十七层以上为电梯及设备机房等。本工程空调冷媒选用二台水冷离心式机组，冷冻水出水 7C，进水温 度12C，冷却水进水温度 32°C，冷却水出水温度 37T，冷却塔放在邻楼 顶上。热媒选用节能型组合式汽水热交换器二台，热水出水温度 65C， 进水温度50C，热媒为 5-6Kg 饱和蒸汽。空调水系统除手术部外为双管制定水量系统，管路同程设置。空调风系统：1-2, 5-16 层病房均为风机盘管加新风系统，新风机逐层设置。三.施工部署3.1.施工任务通风空调风系统、进回水系统及防排烟系统安装。3.2 工 期根据施工组织设计及现场实际情况，配合土建装饰施工，通风空调 系统施工估计至 8 月 30 日完成。3.3 .人员专业电工 5 人，电气焊工 15 人，管道工 10 人，扳金工 20 人。3.4.技术准备项目总工程师组织技术、生产人员熟悉图纸，认真学习掌握施工图 的内容、要求和特点，明确并掌握施工工艺和质量标准，同时针对有关施 工技术和图纸存在的疑点做好记录，结合会审，对图纸中存在的问题，与 设计、甲方、监理共同协商解决，取得意见一致后，办理图纸会审记录及 技术核定单，作为施工图的变更依据和施工操作依据。熟悉各专业之间的 相互关系，制定具体的施工方案。4. 施工工艺4.1 镀锌薄钢板风管制作4.1.1 施工准备1.材料要求：所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。制作风管及配件的钢板厚度应符合下表的规定。送排风系统：矩形风管或圆形风管 长边尺寸或直径(mm)320320 450450 630630 1010 1250防排烟风系统矩形风管或圆形风管长边尺寸或直径 (mm)320320 450450 630风管及配件钢板厚度0.50.60.750.751.0风管及配件钢板厚度0....
