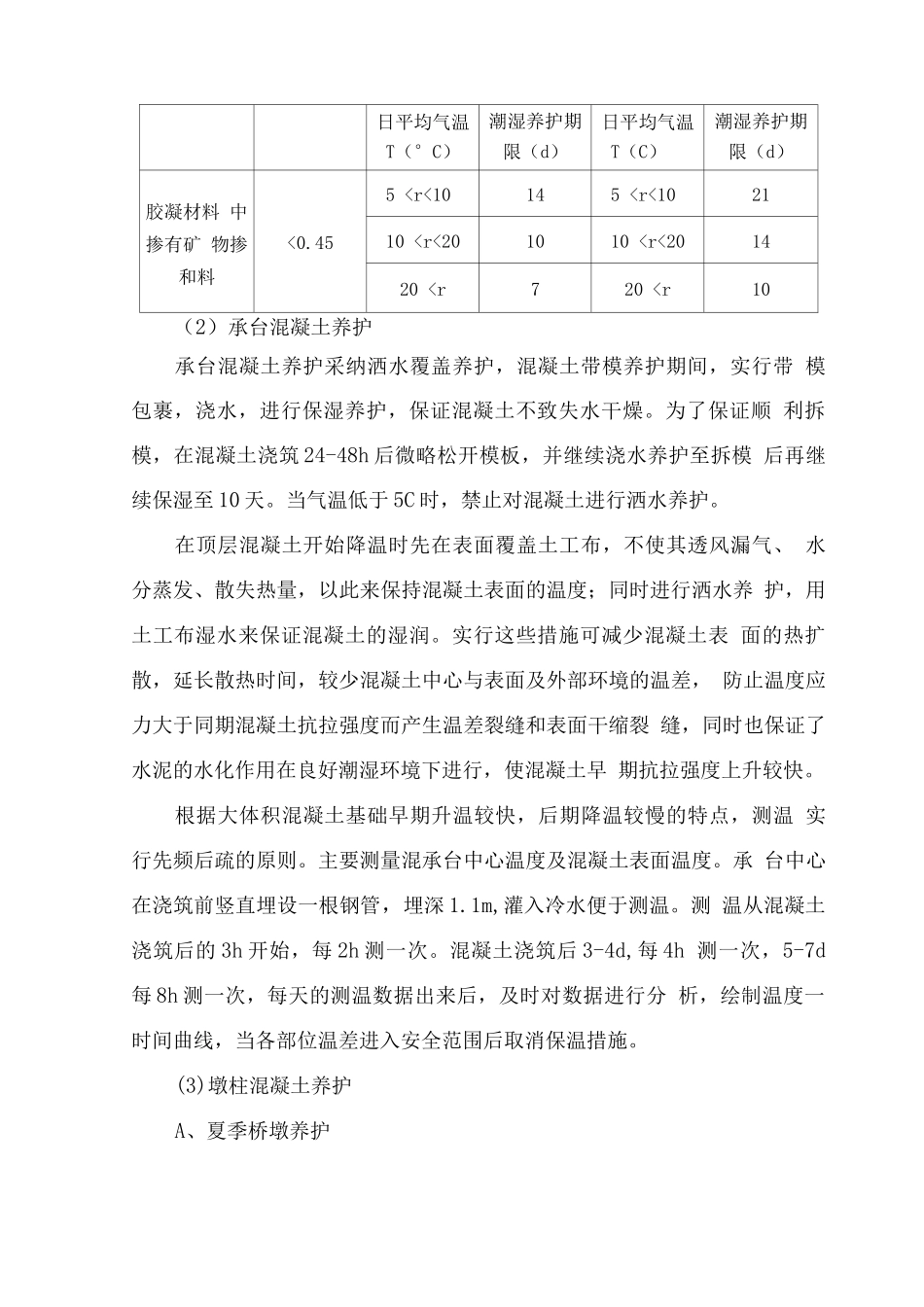

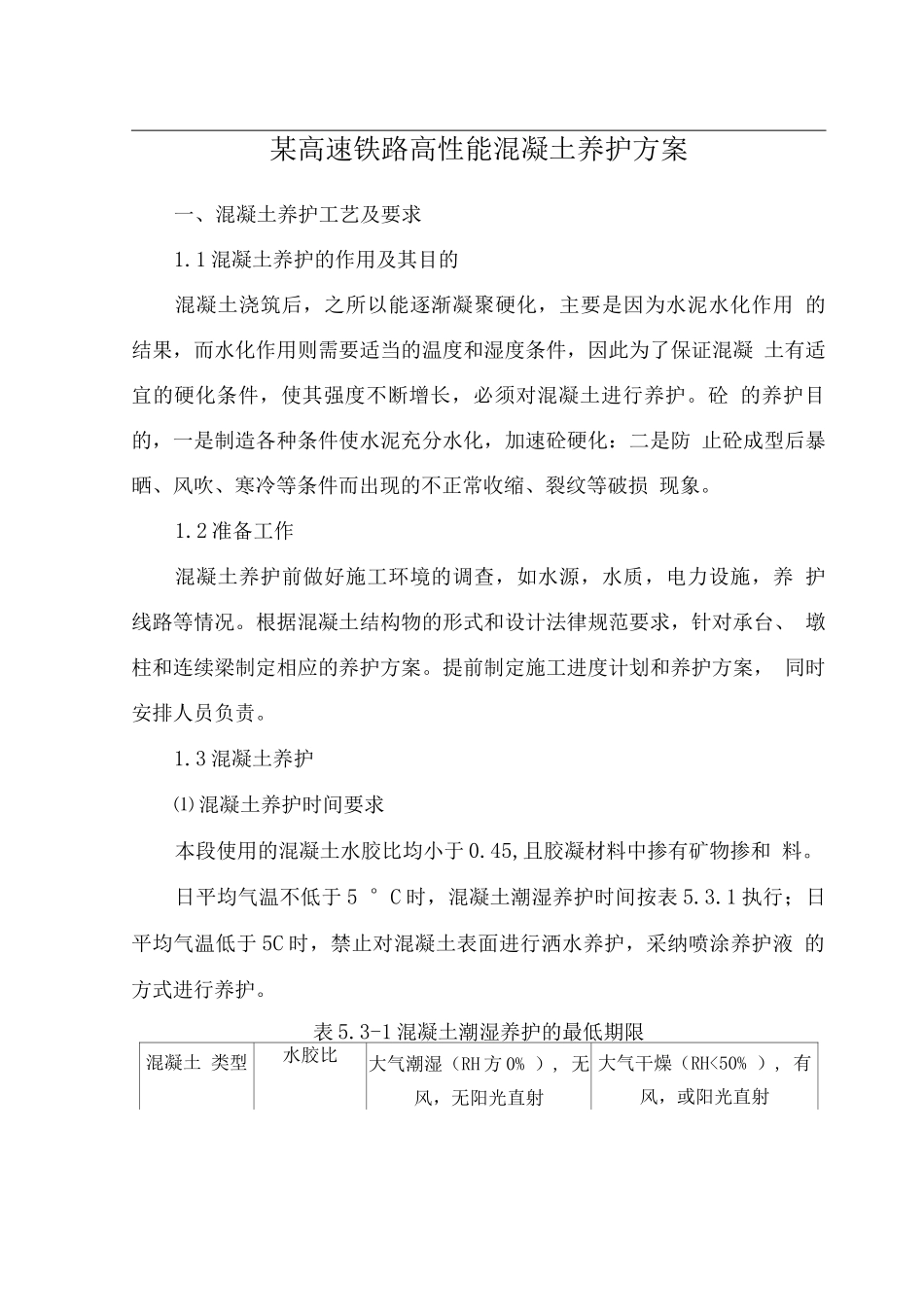

某高速铁路高性能混凝土养护方案一、混凝土养护工艺及要求1.1 混凝土养护的作用及其目的混凝土浇筑后,之所以能逐渐凝聚硬化,主要是因为水泥水化作用 的结果,而水化作用则需要适当的温度和湿度条件,因此为了保证混凝 土有适宜的硬化条件,使其强度不断增长,必须对混凝土进行养护。砼 的养护目的,一是制造各种条件使水泥充分水化,加速砼硬化:二是防 止砼成型后暴晒、风吹、寒冷等条件而出现的不正常收缩、裂纹等破损 现象。1.2 准备工作混凝土养护前做好施工环境的调查,如水源,水质,电力设施,养 护线路等情况。根据混凝土结构物的形式和设计法律规范要求,针对承台、 墩柱和连续梁制定相应的养护方案。提前制定施工进度计划和养护方案, 同时安排人员负责。1.3 混凝土养护⑴ 混凝土养护时间要求本段使用的混凝土水胶比均小于 0.45,且胶凝材料中掺有矿物掺和 料。日平均气温不低于 5 °C 时,混凝土潮湿养护时间按表 5.3.1 执行;日 平均气温低于 5C 时,禁止对混凝土表面进行洒水养护,采纳喷涂养护液 的方式进行养护。表 5.3-1 混凝土潮湿养护的最低期限混凝土 类型水胶比大气潮湿(RH 方 0% ), 无风,无阳光直射大气干燥(RH<50% ), 有风,或阳光直射日平均气温T(°C)潮湿养护期限(d)日平均气温T(C)潮湿养护期限(d)胶凝材料 中掺有矿 物掺和料<0.455
