栈桥质量验收

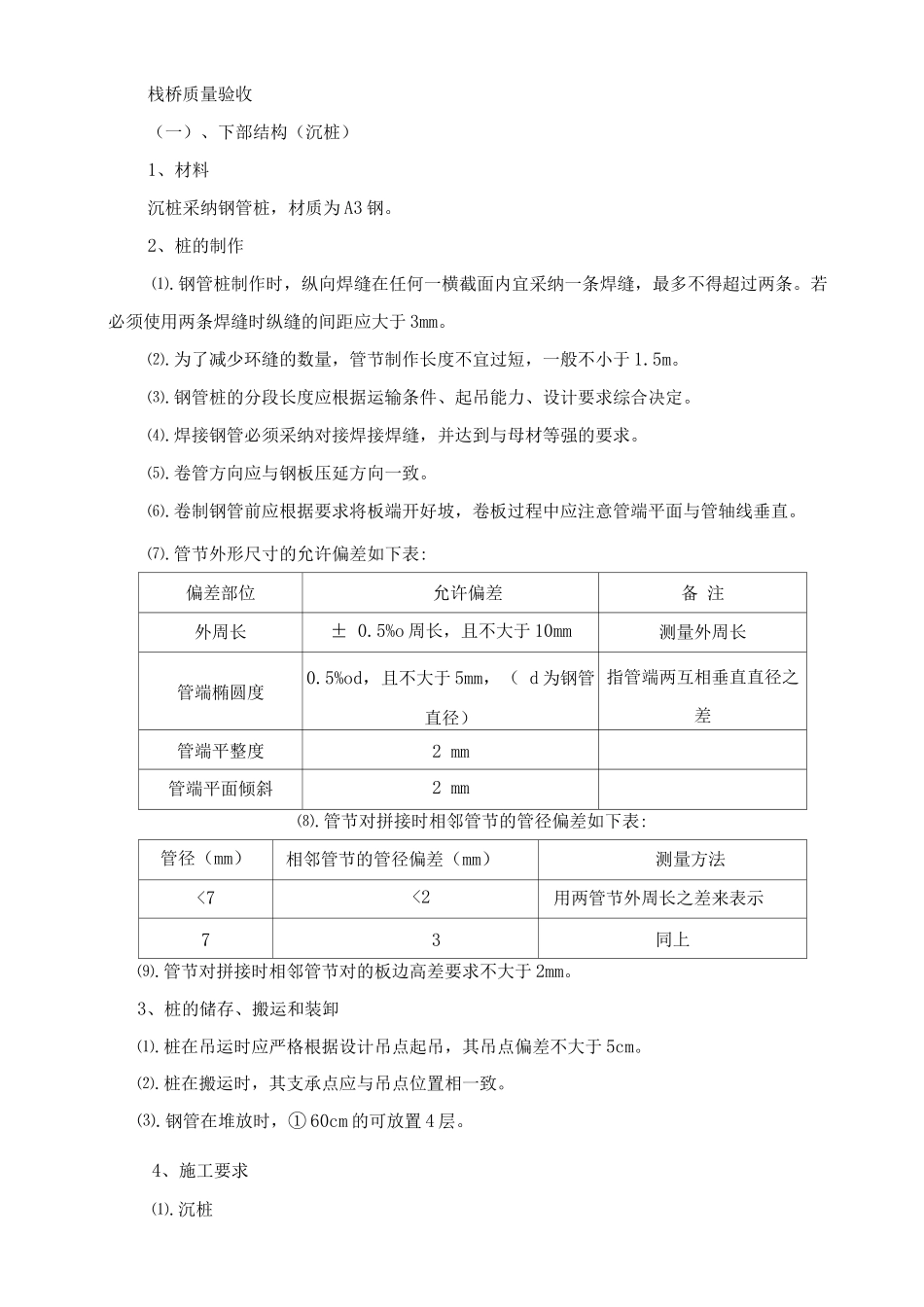

栈桥质量验收（一）、下部结构（沉桩）1、材料沉桩采纳钢管桩，材质为 A3 钢。2、桩的制作⑴.钢管桩制作时，纵向焊缝在任何一横截面内宜采纳一条焊缝，最多不得超过两条。若必须使用两条焊缝时纵缝的间距应大于 3mm。⑵.为了减少环缝的数量，管节制作长度不宜过短，一般不小于 1.5m。⑶.钢管桩的分段长度应根据运输条件、起吊能力、设计要求综合决定。⑷.焊接钢管必须采纳对接焊接焊缝，并达到与母材等强的要求。⑸.卷管方向应与钢板压延方向一致。⑹.卷制钢管前应根据要求将板端开好坡，卷板过程中应注意管端平面与管轴线垂直。⑺.管节外形尺寸的允许偏差如下表:偏差部位允许偏差备 注外周长± 0.5%o 周长，且不大于 10mm测量外周长管端椭圆度0.5%od，且不大于 5mm，（ d 为钢管直径）指管端两互相垂直直径之差管端平整度2 mm管端平面倾斜2 mm⑻.管节对拼接时相邻管节的管径偏差如下表:管径（mm）相邻管节的管径偏差（mm）测量方法<7<2用两管节外周长之差来表示73同上⑼.管节对拼接时相邻管节对的板边高差要求不大于 2mm。3、桩的储存、搬运和装卸⑴.桩在吊运时应严格根据设计吊点起吊，其吊点偏差不大于 5cm。⑵.桩在搬运时，其支承点应与吊点位置相一致。⑶.钢管在堆放时，① 60cm 的可放置 4 层。4、施工要求⑴.沉桩1) 应实行可靠措施以确保管桩的垂直度，如：导向架2) 钢管桩的垂直度应控制在±1%之内。3) 钢管桩的平面位置偏差小于 5cm。4) 钢管桩的入土深度不小于设计深度。⑵.桩的连接桩的每一接头必须严格根据图纸要求，确保接头质量，使能低抗在沉桩过程中各种荷载产生的应力和变形。接头处的环缝实行等强的坡焊接⑶.质量检验沉桩检查项目项次检查项目规定值或允许偏差检查方法1桩位(mm)双排桩80用经纬仪检查 20%单排桩502桩尖高程(mm)不高于图纸规定查沉桩记录贯入度(mm)小于图纸规定3倾斜度(mm)1%查沉桩记录(二)、上部结构1. 范围本节内容包括贝雷主梁、分配梁、桥面板、栏杆、附属设施等。2. 材料(1 )主梁采纳“321”型军用贝雷，材质为 16Mn,外表应无变形、无损伤、无磕碰，漆面良好。(2) 分配梁、桥面板等为型钢及钢板组成，均为工厂采购材料，施工场地加工制作。3. 制作(1) 型钢按设计要求截断，断面应平滑，下料长度根据设计要求，其偏差不大于士 1cm。(2)桥面板为工厂制作标准化模块，其加工尺寸偏差不大于±1cm。平整度满足设计要求。(3)栏杆为标准件，其制作应符合设计要求。(4)小型构件的外...
