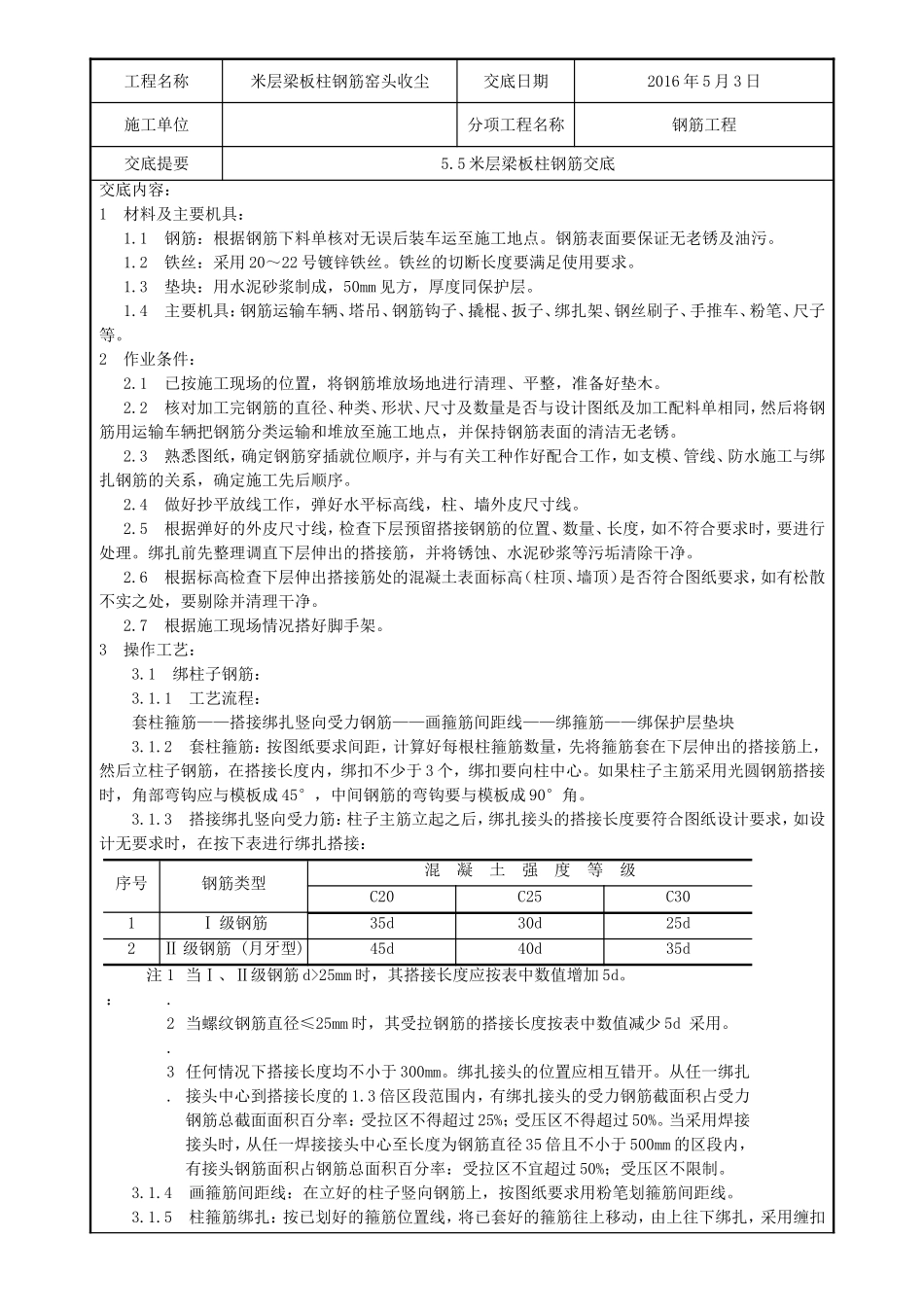

工程名称米层梁板柱钢筋窑头收尘交底日期2016年5月3日施工单位分项工程名称钢筋工程交底提要5.5米层梁板柱钢筋交底交底内容：1材料及主要机具：1.1钢筋：根据钢筋下料单核对无误后装车运至施工地点。钢筋表面要保证无老锈及油污。1.2铁丝：采用20～22号镀锌铁丝。铁丝的切断长度要满足使用要求。1.3垫块：用水泥砂浆制成，50mm见方，厚度同保护层。1.4主要机具：钢筋运输车辆、塔吊、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2作业条件：2.1已按施工现场的位置，将钢筋堆放场地进行清理、平整，准备好垫木。2.2核对加工完钢筋的直径、种类、形状、尺寸及数量是否与设计图纸及加工配料单相同，然后将钢筋用运输车辆把钢筋分类运输和堆放至施工地点，并保持钢筋表面的清洁无老锈。2.3熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工先后顺序。2.4做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。2.5根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，要进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。2.6根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。2.7根据施工现场情况搭好脚手架。3操作工艺：3.1绑柱子钢筋：3.1.1工艺流程：套柱箍筋——搭接绑扎竖向受力钢筋——画箍筋间距线——绑箍筋——绑保护层垫块3.1.2套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°，中间钢筋的弯钩要与模板成90°角。3.1.3搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度要符合图纸设计要求，如设计无要求时，在按下表进行绑扎搭接：序号钢筋类型混凝土强度等级C20C25C301Ⅰ级钢筋35d30d25d2Ⅱ级钢筋(月牙型)45d40d35d注：1.当Ⅰ、Ⅱ级钢筋d>25mm时，其搭接长度应按表中数值增加5d。2.当螺纹钢筋直径≤25mm时，其受拉钢筋的搭接长度按表中数值减少5d采用。3.任何情况下搭接长度均不小于300mm。绑扎接头的位置应相互错开。从任一绑扎接头中心到搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率：受拉区不得超过25%；受压区不得超过50%。当采用焊接接头时，从任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内，有接头钢筋面积占钢筋总面积百分率：受拉区不宜超过50%；受压区不限制。3.1.4画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。3.1.5柱箍筋绑扎：按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，采用缠扣工程名称米层梁板柱钢筋窑头收尘交底日期2016年5月3日施工单位分项工程名称钢筋工程交底提要5.5米层梁板柱钢筋交底绑扎。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处在沿柱子竖筋交错布置，并绑扎牢固。柱箍筋端头应弯成135°，平直部分长度不小于10d。柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距要符合设计图纸要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋。3.1.6柱筋保护层厚度在符合规范要求，主筋外皮为25mm，垫块要绑在柱竖筋外皮上，间距一般1000mm，以保证主筋保护层厚度准确。3.2绑墙壁钢筋：3.2.1工艺流程：立2～4根竖筋——画水平间距——绑定位横筋——绑其余横筋——绑其余横竖筋3.2.2立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面要符合设计要求。3.2.3竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求，设计无要求时，按下表施工。序号钢筋类型混凝土强度等级C20C25C301Ⅰ级钢筋35d30d25d2Ⅱ级钢筋(月牙纹)45d40d35d3...
